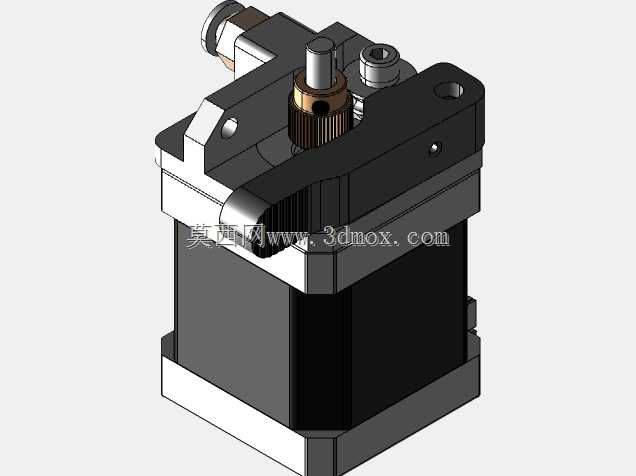

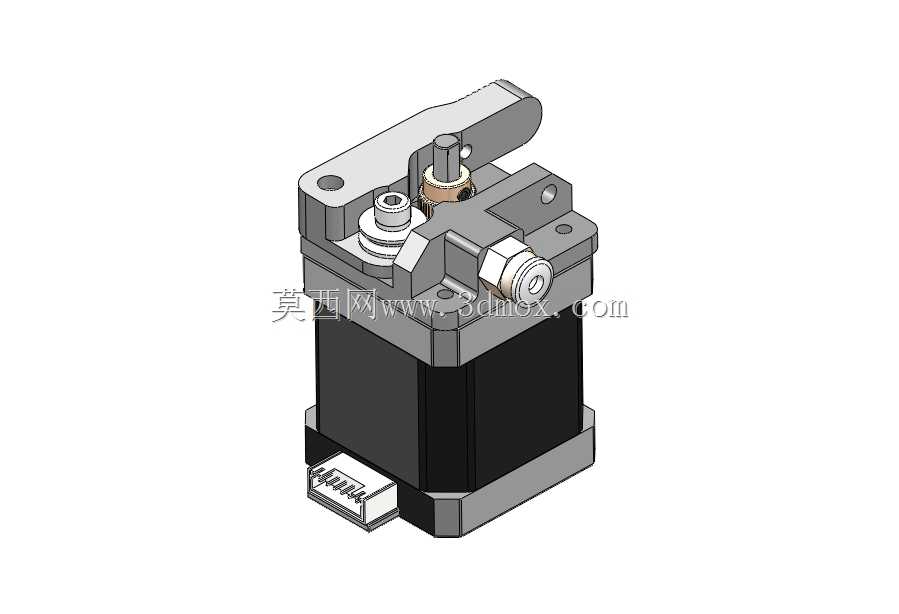

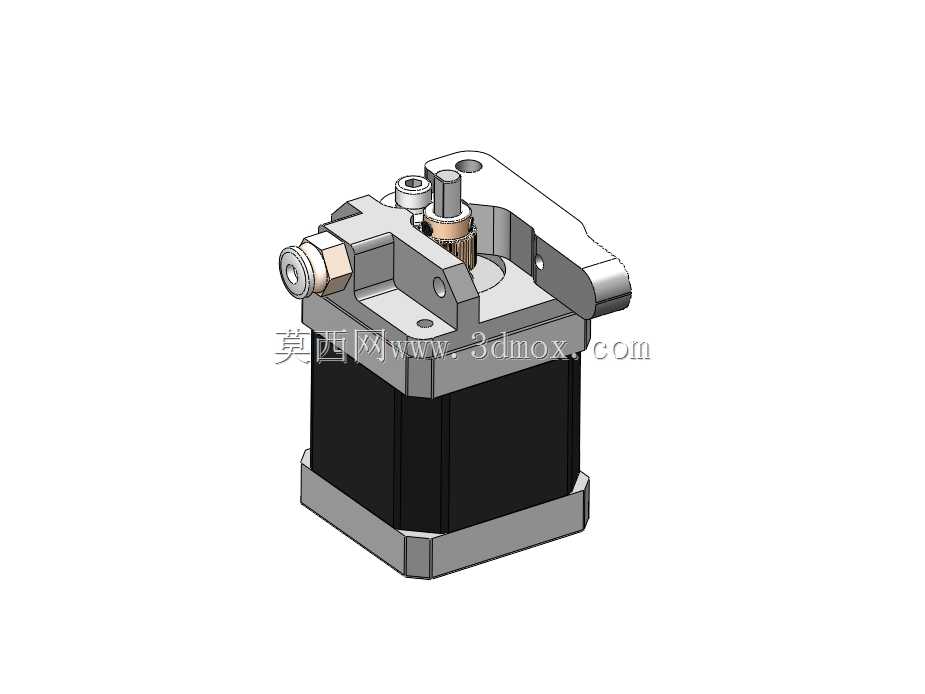

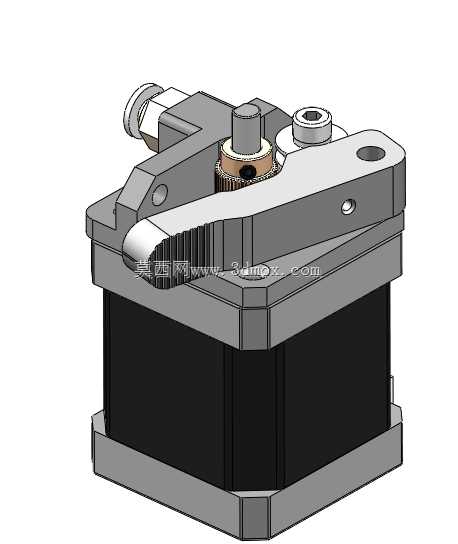

适配NEMA17步进电机的单齿轮送料挤出结构

　　桌面级FDM熔融沉积成型3D打印设备的送料精度，直接决定了成型件的层厚一致性、表面质量与内部填充密度，单齿轮挤出结构作为近程送料系统的核心执行部件，其结构刚性、送料啮合力、安装适配性是设计阶段需要重点考量的核心指标。这款适配NEMA17标准步进电机的单齿轮挤出结构，主要面向桌面级DIY改装、小型商用3D打印设备的送料单元配套场景，可适配1.75mm直径的常规PLA、ABS、PETG等热塑性打印耗材，通过单主动齿轮与耗材的啮合力完成稳定送料动作，相比双齿轮挤出结构，整体零件数量更少、装配调试门槛更低，同时能保证常规打印速度下的送料精度要求。

　　从实际应用场景来看，这类单齿轮挤出结构多用于近程送料布局的3D打印设备，也就是挤出单元直接安装在X轴运动滑台上，送料路径长度控制在50mm以内，能有效降低远程送料带来的耗材回抽滞后、软料送料打滑等问题，尤其适配TPU等柔性耗材的低速打印需求，同时也能满足PLA等硬质耗材在150mm/s以内打印速度下的稳定送料要求。在设备改装场景中，这款结构可直接替换原有老旧的MK8系列挤出机构，不需要对原有电机安装位、滑台安装孔位做二次加工，适配绝大多数采用NEMA17步进电机的桌面级3D打印机安装位。

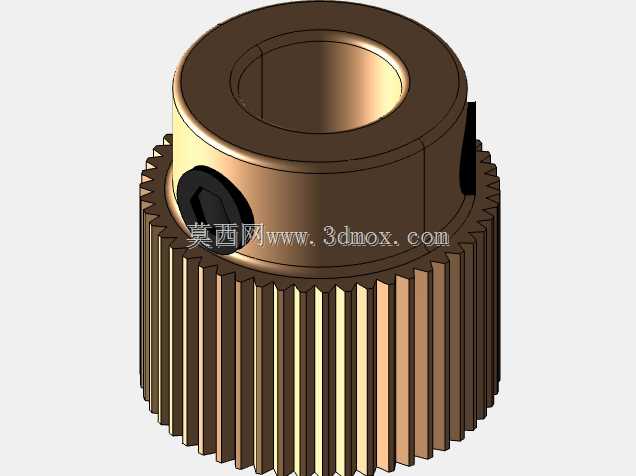

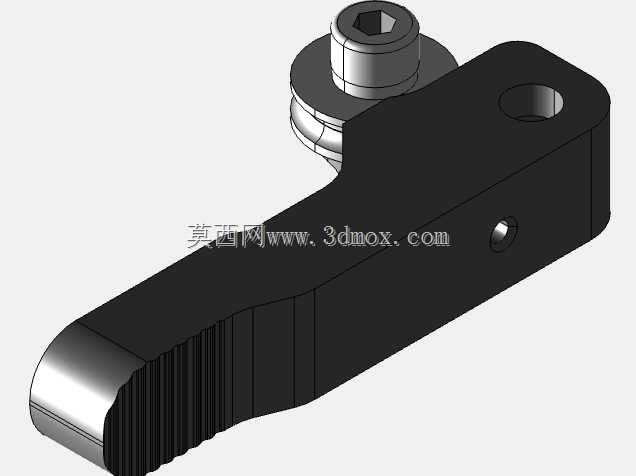

　　功能特性层面，该挤出结构采用主动钢齿轮直接啮合耗材的设计，齿轮表面做了滚花处理，能增大与耗材表面的摩擦力，避免高速送料或者回抽动作时出现打滑丢步的问题；结构上预留了耗材导向通道，通道内径与耗材直径的配合间隙控制在0.2mm以内，能保证耗材进入加热块前的对中度，减少耗材偏磨导致的堵头风险；挤出机的压料臂采用杠杆式压紧结构，可通过调整压料弹簧的预紧力适配不同硬度的耗材，打印硬质耗材时可适当增大预紧力保证啮合力，打印柔性耗材时可适当降低预紧力避免耗材被齿轮压变形导致送料不畅。

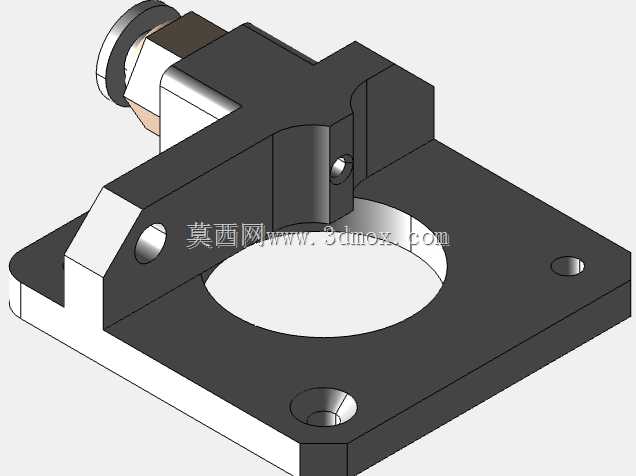

　　设计思路上，整个结构围绕NEMA17标准步进电机的安装尺寸做基准展开，电机输出轴直接与主动送料齿轮连接，省去了中间传动齿轮的传动间隙，提升了送料动作的响应速度；所有结构件的安装孔位都做了沉头设计，装配后螺丝头不会突出结构表面，避免运动过程中与设备其他部件发生干涉；压料臂的转轴位置做了耐磨衬套的安装位，长期开合压料臂更换耗材时，不会因为转轴磨损导致压料位置偏移，保证长期使用的送料一致性。设计阶段将整个结构拆分为多个独立可拆分的零件，每个零件都可单独加工更换，日常维护时如果出现齿轮磨损、压料臂断裂等问题，不需要更换整个挤出单元，仅替换对应故障零件即可，降低后期维护成本。

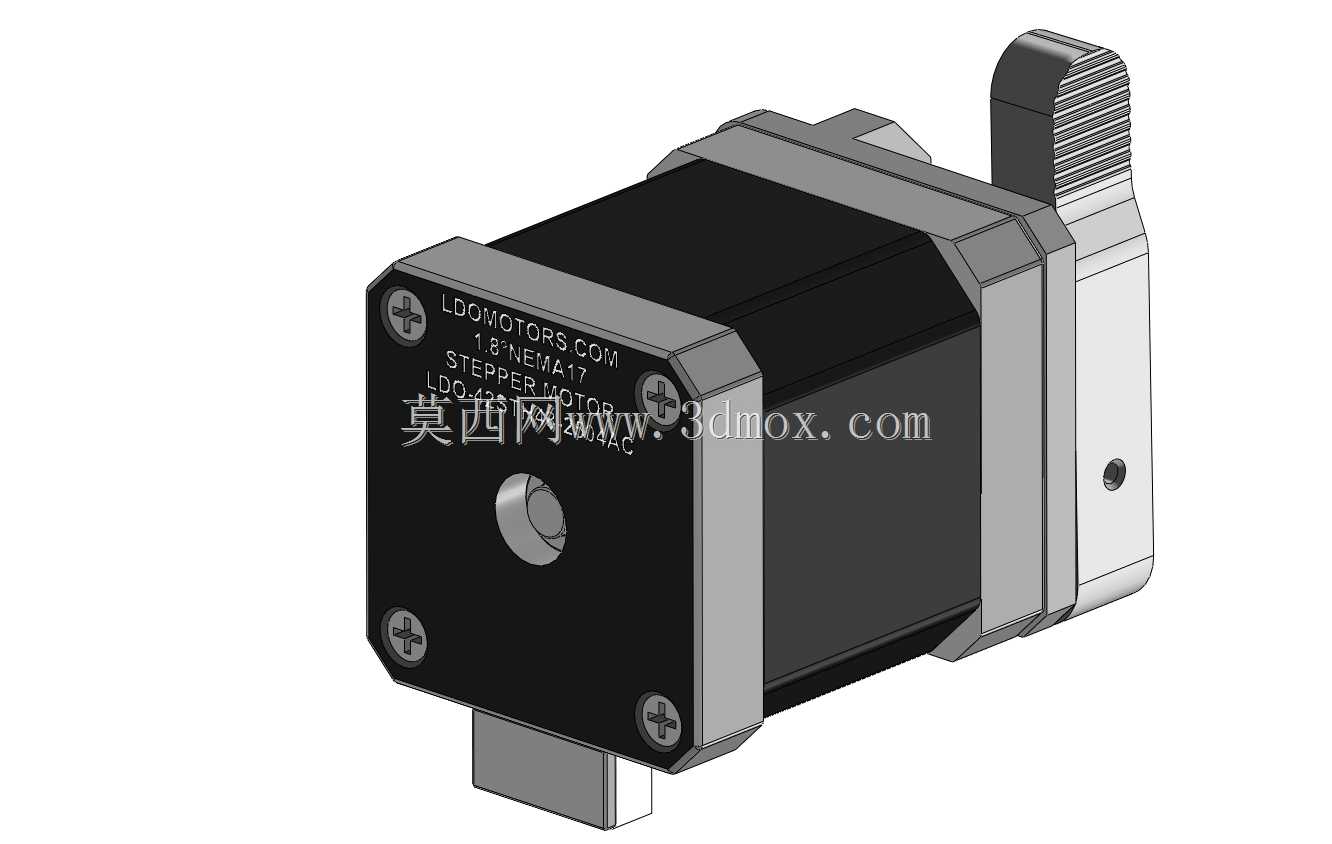

　　外形尺寸与安装边界方面，整个挤出结构装配完成后，整体轮廓尺寸控制在长62mm、宽42mm、高58mm范围内，安装孔位完全匹配NEMA17步进电机的31mm孔距标准，安装面与电机端面的贴合度公差控制在0.1mm以内，保证主动齿轮与电机输出轴的同轴度，避免齿轮转动时出现径向跳动导致送料不均。结构的耗材进料口位置设置在结构正上方，与挤出机喷嘴的同轴度公差控制在0.15mm以内，能保证耗材垂直向下进入加热喉道，减少耗材在喉道内的弯折阻力。安装时需要注意，整个结构在X轴滑台上的安装位置需要预留至少10mm的周边间隙，避免打印大尺寸模型时，挤出单元与打印平台的固定夹、模型边角发生碰撞；压料臂的开合方向朝向设备外侧，方便用户在打印过程中手动操作更换耗材、清理进料口残留的耗材碎屑。

　　从结构刚性角度来看，整个挤出结构的主体受力件采用金属材质加工，相比塑料材质的挤出结构，在长时间高温工作环境下不会出现形变，能保证压料力的长期稳定，不会因为设备工作时喉道传导的热量导致结构变形，出现送料压力不足的问题。送料齿轮的模数选择0.5模，齿数20齿，送料时每步的送料量精度可控制在0.01mm以内，能满足0.1mm层高打印时的精细送料要求，配合42步进电机的1.8度步距角，搭配16细分的驱动器使用时，送料动作平稳无卡顿，不会出现送料脉冲导致的模型表面层纹不均问题。结构上还预留了散热片的安装位，可在挤出机进料口位置加装铝制散热片，避免喉道热量向上传导导致耗材提前膨胀软化，出现堵头故障，进一步提升长时间连续打印的稳定性。
