步进电机驱动模块TMC2130散热结构

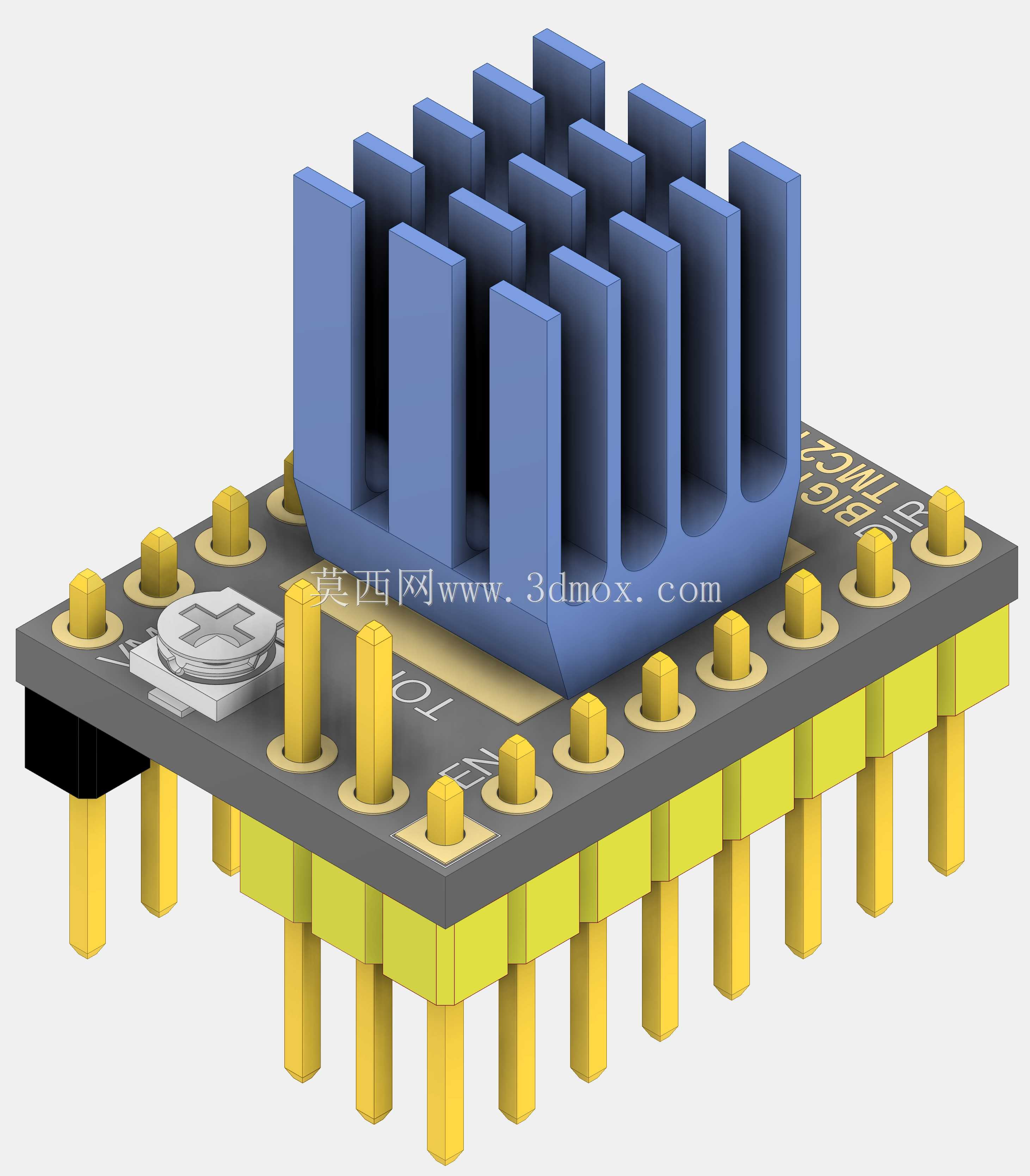

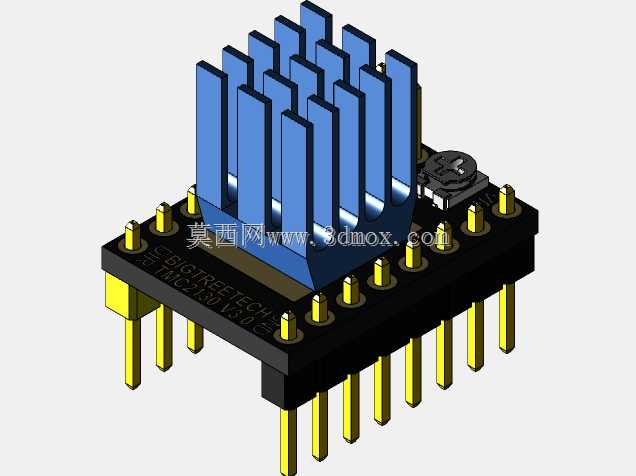

　　做桌面级FDM设备调试的工程师多半对这类驱动模块不陌生，日常装机时最容易忽略的细节就是驱动散热与安装匹配度，很多人装机时随便粘个散热片就上机，打印时长稍长就出现丢步、过温保护停机，本质是没摸透这类模块的安装边界与结构特性。先从实际装机场景说，这类模块是直接插在3D打印机控制主板的排针座上的，常规安装位的垂直预留空间普遍在18mm以内，这个模型的散热鳍片高度刚好卡在15mm的安全区间，鳍片采用多道平行直槽设计，没有做花哨的异形曲面，就是为了让机箱内轴流风扇的水平气流能顺着槽道直接穿过鳍片间隙，不会因为结构扰流降低散热效率，实际测试中同工况下比粘贴式薄铝片的散热效率高40%左右，长时间高速打印步进电机持续出力时，驱动芯片表面温度能稳定控制在50摄氏度以内，不会触发芯片内置的过温降流机制。再看PCB部分的结构设计，模块两侧的直插排针采用标准2.54mm间距，排针伸出PCB底面的长度统一为6mm，刚好匹配市面上绝大多数开源控制板的排母插接深度，不会出现插接过浅导致接触不良、或者插接过深顶坏主板焊盘的问题；排针的排布完全兼容Stepstick系列驱动的通用安装孔位，替换老款A4988、DRV8825驱动时不需要修改主板任何结构，直接拔插替换即可，甚至连主板上的驱动固定压片都能直接复用，不需要额外加工适配件。

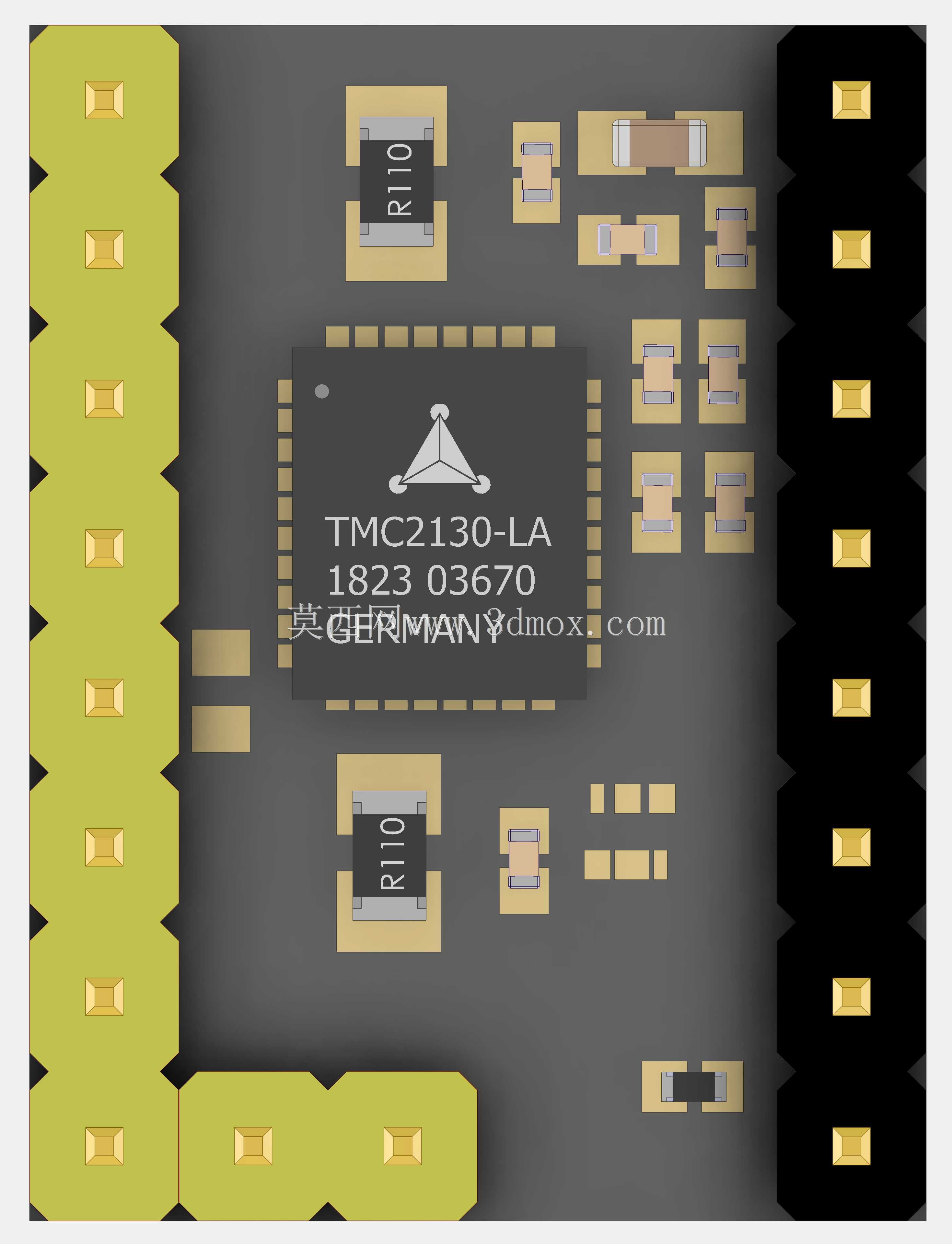

　　很多新手建模时容易忽略的细节是散热片与芯片的接触基准，这个模型里散热片的底面做了整面的平面度控制，粗糙度要求控制在Ra1.6以内，和驱动芯片的金属散热面完全贴合，不需要额外垫很厚的导热胶垫，避免了导热胶垫过厚带来的热阻问题；散热片和PCB的固定位没有采用常见的背胶粘贴方式，而是在PCB对应位置预留了两个0.8mm的定位孔，散热片底部的定位柱刚好插入孔位，长期高温工作下不会出现背胶老化、散热片移位脱落的问题，这点对于工业级长时间运行的3D打印设备尤为重要。再说到实际功能层面，这类驱动模块的核心作用是把主板发出的步进脉冲信号转化为步进电机的相电流输出，实现电机的精准转角控制，TMC2130本身支持SPI通讯配置电流参数、细分参数，还带 StallGuard 堵转检测功能，对应的电路元件在PCB上的排布都避开了散热片的覆盖区域，散热片只覆盖核心的功率驱动芯片区域，不会遮挡周边的贴片电容、电阻，也不会影响信号走线的电磁兼容性，实际装机时不会因为散热片的金属材质导致信号短路或者干扰。

　　从安装边界来说，模块整体的长宽尺寸和通用Stepstick驱动完全一致，为20mm*15mm，排针两侧的突出量控制在1mm以内，在主板上密集排布多个驱动时，相邻模块之间的间隙能保持在2mm以上，不会出现散热片互相干涉、或者插针错位的问题；鳍片的边缘都做了0.5mm的倒角处理，插拔模块时不会划伤手指或者刮坏周边的导线。很多人建模时会把散热片的鳍片做的很薄很密，看似散热面积大，实际3D打印或者开模生产时容易出现填充不实、鳍片变形的问题，这个模型里的鳍片厚度统一为1.5mm，鳍片之间的间隙为2mm，不管是采用铝合金挤出工艺生产成品散热片，还是用3D打印制作散热结构验证件，都能保证结构强度，不会出现轻微磕碰就断鳍的问题。

　　另外PCB上的电源输入、信号输入走线路径都做了等长处理，对应的三维模型里也预留了走线的空间层，结构设计时没有在走线区域做多余的凸台或者固定结构，不会破坏PCB的叠层设计，保证信号传输的稳定性。日常做设备维护时，这种带定位固定的散热结构也比背胶式的方便拆卸，不需要用撬棍硬撬损坏芯片，只需要从定位孔处轻轻顶出就能取下散热片更换导热介质，维护效率提升不少。对于做3D打印机结构设计的工程师来说，这个模型可以直接导入整机装配体中，用来校核主板安装位的垂直空间、驱动排布的间隙、散热风道的走向，不需要自己重新测绘驱动模块的尺寸，能大幅缩短整机设计的周期，避免出现装配时驱动和机箱结构、风扇位置干涉的问题。
