家用无网电蚊拍外观结构三维设计

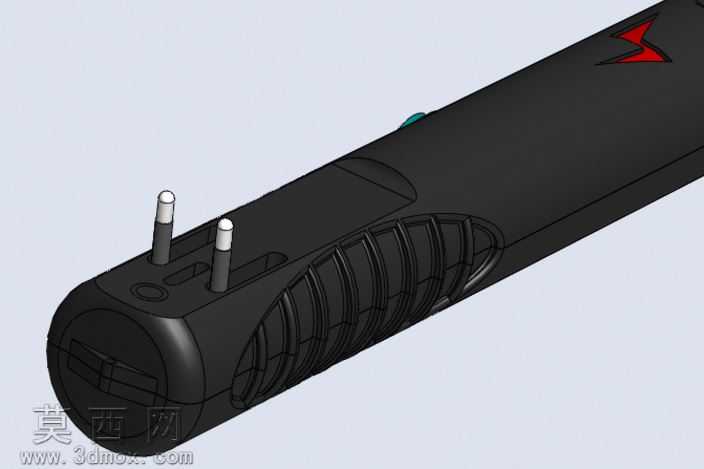

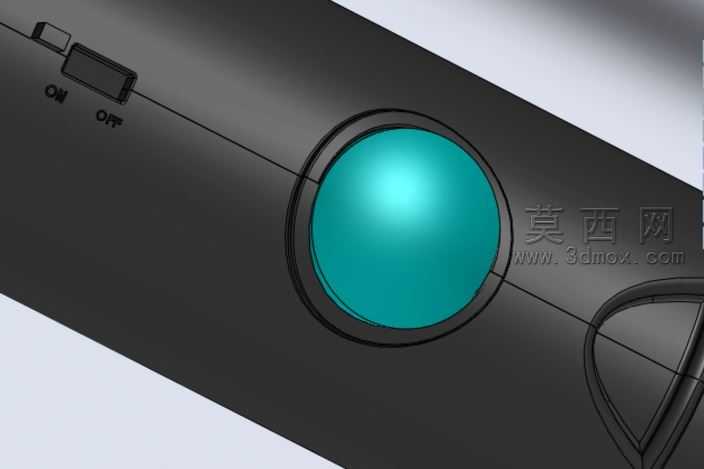

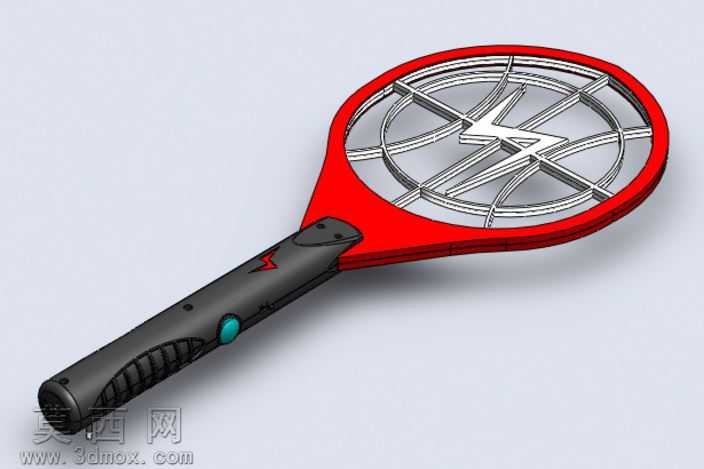

本作品为家用无网电蚊拍的三维数字化设计成果，建模阶段依托参数化三维设计软件完成全结构的精准构建，整体遵循手持类小家电的人体工学设计逻辑，将产品拆分为拍框、拍面防护架、握持手柄、功能按键四大核心模块逐一搭建。建模过程中先绘制二维轮廓草图，对拍框的环形弧度、手柄的收腰曲线进行曲率连续约束，通过拉伸、扫掠、布尔运算等基础特征命令生成实体基体，再对拍面的放射状筋条做阵列排布，筋条交叉处做圆角过渡处理，避免应力集中的同时还原真实产品的注塑成型特征。材质与渲染阶段，针对不同部件匹配对应材质属性：拍框与手柄主体采用哑光红色、黑色ABS工程塑料材质，调整材质的粗糙度、漫反射参数还原塑料外壳的细腻磨砂质感；拍面金属电极部分赋予镀铬金属材质，设置合适的反射率与高光参数，凸显金属导电部件的亮泽质感；手柄处的功能按键采用青绿色半透明塑料材质，添加轻微的次表面散射效果，还原按键的透光提示属性；手柄握持区域的防滑纹理通过凹凸贴图实现，模拟橡胶防滑垫的颗粒触感。结构设计上充分考虑实际使用需求，手柄内部预留电池仓、升压电路模块的安装空间，拍框与手柄的衔接处做加厚加强筋设计，提升整体结构抗冲击强度，拍面采用无网式放射筋条布局，既保证电击灭蚊的有效接触面积，又避免传统密网容易积灰、卡滞蚊虫的弊端，手柄侧面的触发按键位置贴合普通人握持时的拇指落点，握持区域的内凹弧度适配手掌自然弯曲形态，长时间握持不易产生疲劳感。渲染阶段采用工作室柔光环境，添加多盏辅助光源消除模型暗部死黑，调整阴影的柔和度，最终输出的渲染图清晰展现产品的外观细节与结构特征，整体造型动感流畅，区别于传统灭蚊产品的刻板外观，兼具实用性与家居审美属性，可作为家用小电器产品开发的结构参考、外观手板制作的数字原型使用。
