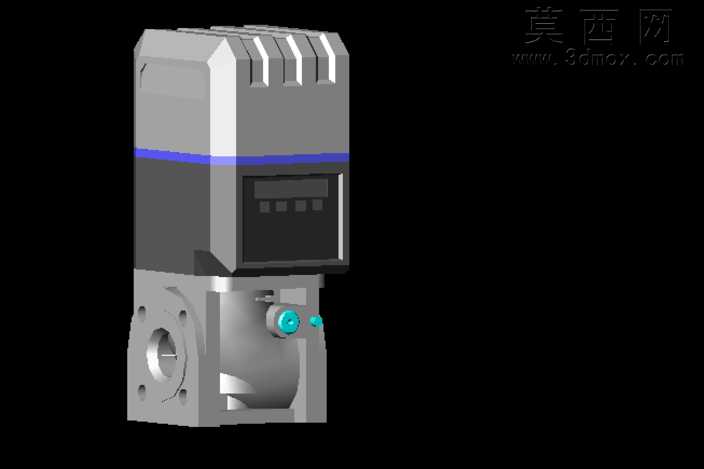

FLOWSIC500超声2英寸气体计量表结构模型

本模型为FLOWSIC500型2英寸超声气体计量表的三维结构模型，建模过程严格参照实物外观与装配逻辑完成，整体采用模块化分层建模思路，将计量表拆分为上部电子变送单元、中部连接密封段、下部流体测量腔体三个独立装配模块，各模块间保留真实的装配对位关系与连接结构特征。建模阶段优先还原产品的工业设计特征：上部电子变送单元外壳采用硬朗的切角方体造型，表面还原散热槽的凹凸结构，正面预留数显窗口与操作按键的凹陷位，外壳中部的蓝色装饰环做独立材质分区，还原工业仪表的标识性外观；下部测量腔体采用金属铸造型腔结构，精准还原两侧法兰连接端面的螺栓孔位、中心流体通道的开孔结构，侧面还原调压旋钮与信号接口的凸起结构，所有圆角、拔模斜度均参照工业铸件的工艺特征设置，避免出现不符合生产逻辑的尖锐直角。材质渲染阶段针对不同部件做区分处理：上部电子外壳采用哑光工程塑料材质，调整粗糙度参数还原工业塑料的磨砂质感，数显窗口采用半透明深色亚克力材质，模拟显示屏的遮光面板效果；下部金属腔体采用铸铝金属材质，添加细微的颗粒质感与弱反射效果，还原工业铸件的表面处理特征，侧面的操作旋钮采用亮面工程塑料材质，与主体金属材质形成视觉区分，法兰端面做轻微的车削纹理处理，还原机械加工的表面细节。结构设计上还原超声气体流量计的核心布局逻辑，流体通道为直通式结构，适配2英寸管道的通径尺寸，电子单元与测量腔体的连接段做密封凸台结构，还原现场安装的密封配合特征，所有外部接口、操作件的位置均符合工业现场的操作习惯，模型可直接用于产品展示、安装培训课件制作、管道系统集成方案的可视化演示，各部件的尺寸比例严格参照实物参数设置，无比例失真、结构错位问题，装配层级清晰，可单独拆分各部件做爆炸视图演示，完整呈现超声气体计量表的产品结构特征。
