中压户外垂直安装隔离开关ROM-20结构设计

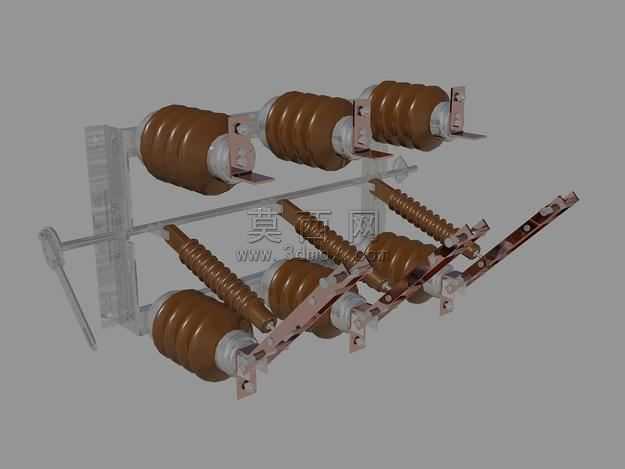

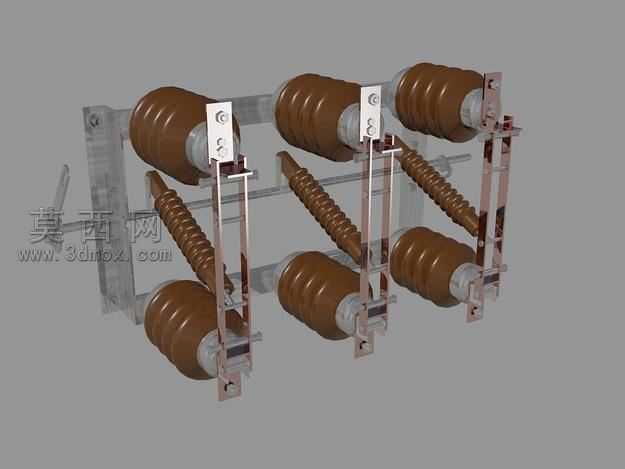

本作品为中压户外垂直安装隔离开关ROM-20的三维参数化模型，建模过程严格遵循户外高压隔离开关的实际生产尺寸与装配规范，采用自底向上的建模思路完成整体结构搭建。首先针对核心绝缘部件进行建模，棕褐色的绝缘瓷瓶部分通过旋转凸台命令生成主体轮廓，再通过阵列特征还原瓷瓶表面的伞裙结构，该结构可有效增加爬电距离，适配户外高湿、多尘的复杂运行环境，建模时对伞裙的弧度、间距均做了精准还原，保证绝缘性能的设计合理性。导电回路部分，静触头、动触刀以及接线端子均采用铜质导电材质的渲染设定，建模时还原了触刀的铰接转动结构，通过同轴心配合、限位配合还原隔离开关分合闸的运动轨迹，动触刀表面的接触部位做了细节处理，还原实际产品的镀银接触层结构特征，保证导电接触的可靠性。传动与支撑结构部分，镀锌钢制的安装支架采用焊接结构的建模方式，还原支架的安装孔位、加强筋结构，保证整体安装强度；传动转轴部分还原了轴与绝缘拉杆、动触刀的连接结构，操作端的手柄结构做了防滑纹理处理，符合户外手动操作的使用需求。整体装配过程中严格校验各部件的干涉情况，保证分闸状态下断口绝缘距离符合中压开关的安全规范，合闸状态下触刀与静触头的接触对位精准无偏移。材质渲染阶段，瓷瓶部分采用棕褐色陶瓷材质，调整粗糙度参数还原陶瓷的半哑光质感，金属部件区分钢制镀锌件的银灰色哑光质感与铜质导电件的亮面金属质感，绝缘拉杆部分采用环氧树脂绝缘材质的渲染效果，整体渲染效果清晰区分不同功能部件，直观展现产品的结构层次与材质特征。模型完整还原了该款隔离开关三相共架的结构布局，各相部件独立装配又通过传动转轴实现同步动作，垂直安装的结构形式适配户外柱上安装场景，整体结构紧凑，安装固定孔位的位置、尺寸均与实际产品一致，可直接用于电力配套设施的布局设计、产品结构演示以及安装施工模拟等场景，建模过程中对易损耗的触头接触部位、瓷瓶固定结构均做了细节刻画，能够清晰展现产品的装配关系与工作原理。
