黑色DPDT双路切换翘板电源开关

　　这款DPDT翘板开关是低压电气控制回路里常用的通断执行元件，日常在小型工控设备、桌面测试仪器、民用小功率机电产品的面板上都能见到这类结构的开关，核心作用是实现两路独立电路的同步通断或者信号切换，相比单刀开关能同时管控两个回路，在需要双路电源切换、负载正反转控制、信号通路选通的场景里适配性很强。从结构设计来看，这款开关采用黑色阻燃工程塑料作为外壳主体，按键表面做了防滑的凹凸纹理，操作时手指按压的阻尼感合适，不会因为表面光滑出现打滑的情况，按键上压制的通断标识清晰，日常操作时不用额外核对接线就能快速判断当前开关状态，避免误操作。

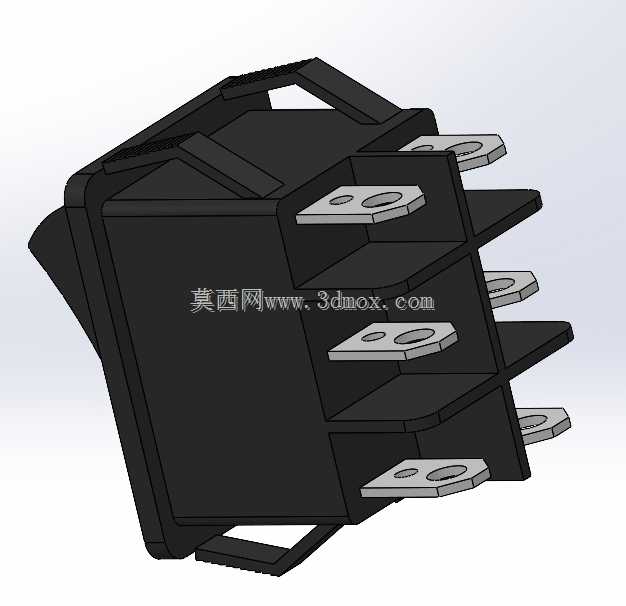

　　开关的接线端采用插片式结构，一共六个接线插片，对应双路的输入与输出端，插片上预留的安装孔位既可以直接插装配套的冷压端子，也能通过螺丝紧固导线，适配不同的接线工艺需求，插片的排布间距做了合规的电气间隙设计，在额定电压下不会出现极间飞弧、击穿的问题，满足低压电气的安全规范要求。安装层面，这款开关采用面板嵌入式卡扣安装结构，不需要额外的固定螺丝，只要在设备面板上开出对应尺寸的方孔，将开关推入即可靠卡扣卡紧在面板上，安装效率很高，后期维护拆卸也只需要从面板内侧按压卡扣就能取出，不用破坏面板外观。

　　开关的外形做了圆角过渡处理，嵌入面板后和面板的贴合缝隙均匀，外露的按键部分突出面板高度适中，既不会因为突出过多容易被误碰，也不会因为突出量太小导致按压操作费力。从功能特性来说，这款开关额定承载电流15A、额定工作电压125VAC，适配常规民用交流供电场景下的小功率负载通断，内部的触点采用银合金材质，接触电阻小，长期通断工作时触点温升控制在合理范围内，不会因为频繁操作出现触点氧化、接触不良的问题，翘板结构的操作手感清脆，通断位置的档位感明确，不会出现停在中间档位导致回路虚接的情况。在实际选型应用时，需要注意安装面板的开孔尺寸要和开关的安装卡扣边界匹配，面板厚度要在卡扣的适配范围内，过厚的面板会导致卡扣无法完全卡紧，开关容易从面板脱出，过薄的面板则会导致开关安装后存在旷量，操作时出现晃动。接线时要注意区分公共端、常开端、常闭端的引脚定义，按照实际控制需求接线，避免接错引脚导致控制逻辑错误，导线压接时要保证冷压端子和插片的接触面积足够，大电流负载下要避免虚接导致的接头发热问题。

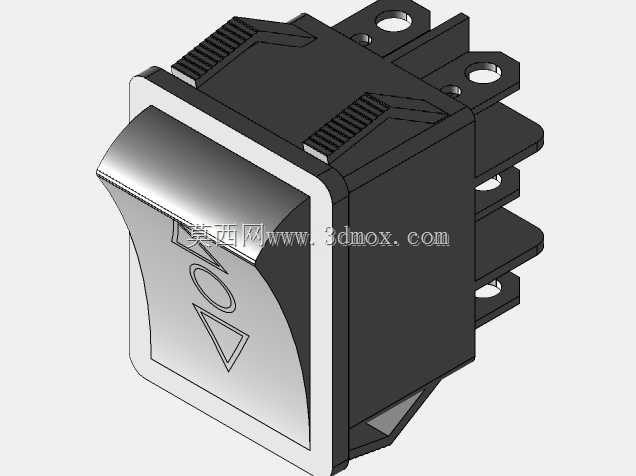

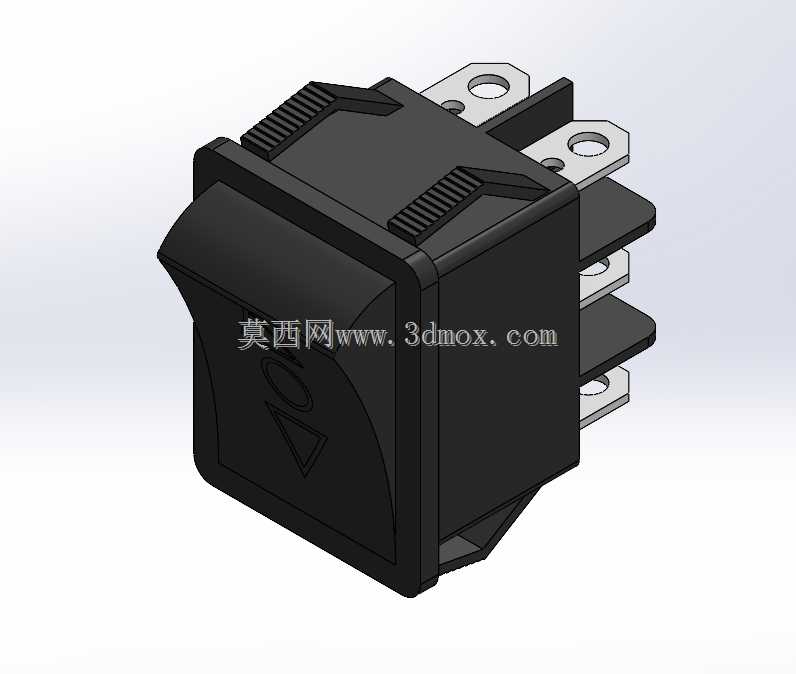

　　这款开关的三维建模完整还原了外部的所有结构细节，包括按键的防滑纹理、插片的安装孔、卡扣的结构尺寸、外壳的分型线位置，在做设备面板的结构设计时，可以直接调用这个模型进行装配干涉检查，提前验证开孔尺寸、安装位置是否合理，避免后期开模或者加工面板时出现尺寸不匹配的问题，也能用来做设备的外观效果渲染，直观呈现开关安装到面板后的整体视觉效果。建模时对外壳的壁厚、卡扣的弹性变形量都做了符合实际生产的结构还原，不是单纯的外观曲面建模，结构设计人员可以参考这个模型的卡扣结构参数，调整自己设计里的安装配合尺寸，保证开关安装后的可靠性。
