电火花加工用精密工装夹具三维结构

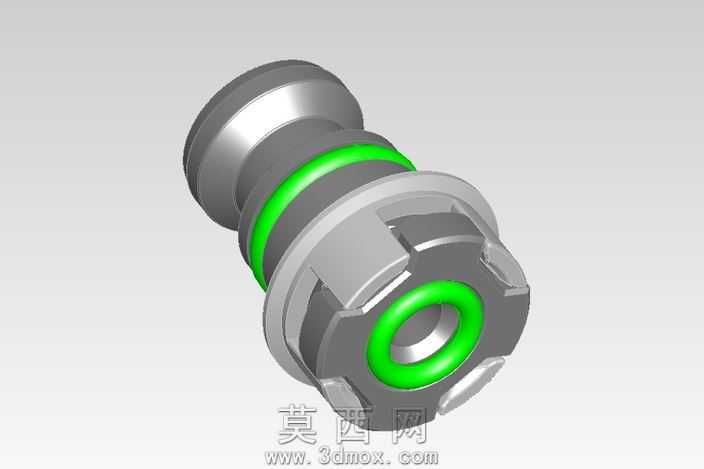

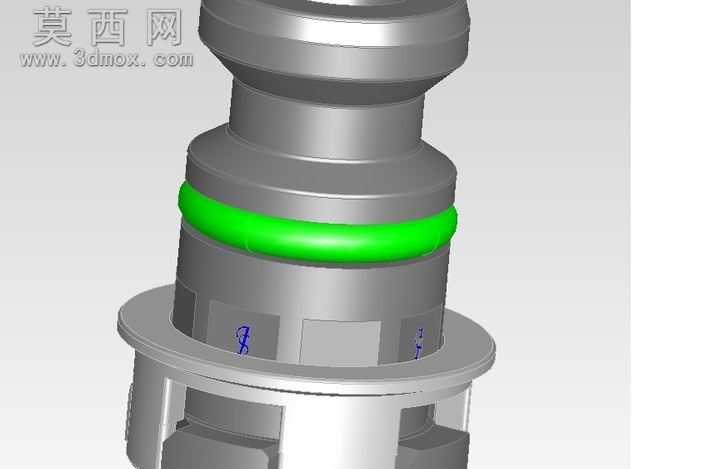

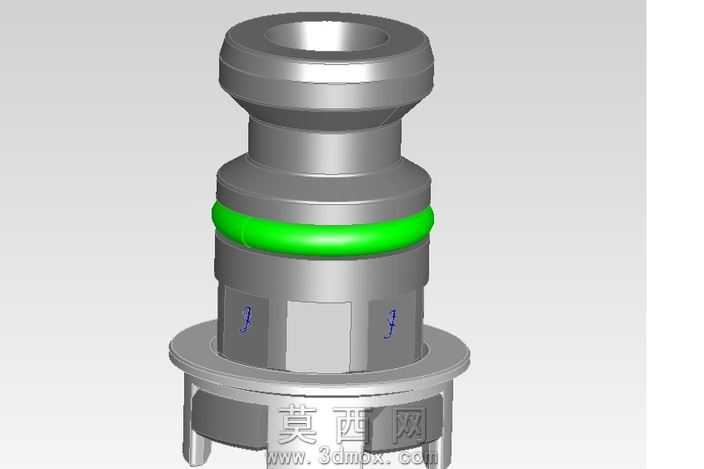

本模型为电火花加工场景配套使用的精密工装夹具三维结构，整体采用回转体叠加式结构设计，建模过程严格遵循机械加工零件的尺寸公差规范，通过三维软件的草图旋转、凸台拉伸、切除拉伸等核心特征命令完成主体结构搭建，各层级轴段的直径、高度参数均匹配电火花设备的装夹接口标准，确保模型具备实际生产参考价值。模型主体材质设定为高硬度模具钢，表面做哑光金属质感渲染处理，清晰呈现金属切削加工后的细腻纹理，中部环绕的密封环采用亮绿色氟橡胶材质，通过材质球的粗糙度、反光度参数调整，还原橡胶材质的哑光弹性质感，与金属主体形成鲜明视觉区分，便于快速识别密封结构位置。夹具下部设置对称分布的定位卡槽与锁紧标识，建模时对卡槽的倒角、圆角细节做了精细化处理，避免应力集中的结构缺陷，底部法兰盘的安装孔位严格按照圆周阵列规则排布，保证装夹时的同轴度精度。设计过程中充分考虑电火花加工的工况需求，上部的锥面接口做了加厚处理，可承受加工过程中的轴向冲击力，中部的环形密封槽与绿色密封圈紧密配合，可有效阻挡加工过程中电蚀液渗入夹具内部，保护内部锁紧结构不受腐蚀。模型各部件的装配关系清晰，通过同轴心、重合等标准配合完成整体装配，无干涉错面问题，可直接用于工程出图、装配模拟以及加工工艺规划，能够为电火花加工工装的设计优化提供直观的三维参考，帮助设计人员快速验证结构合理性，缩短工装研发的迭代周期。
