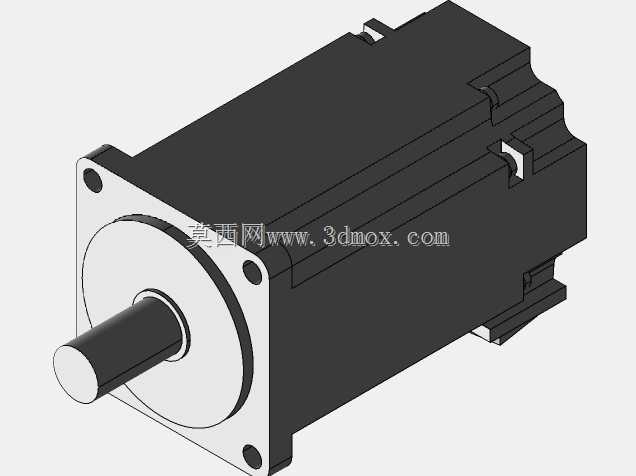

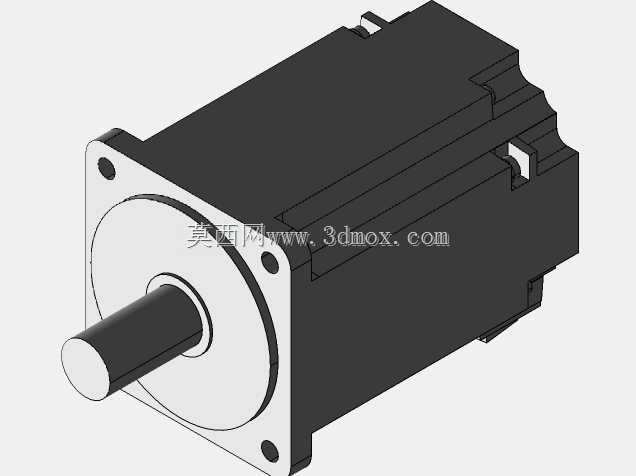

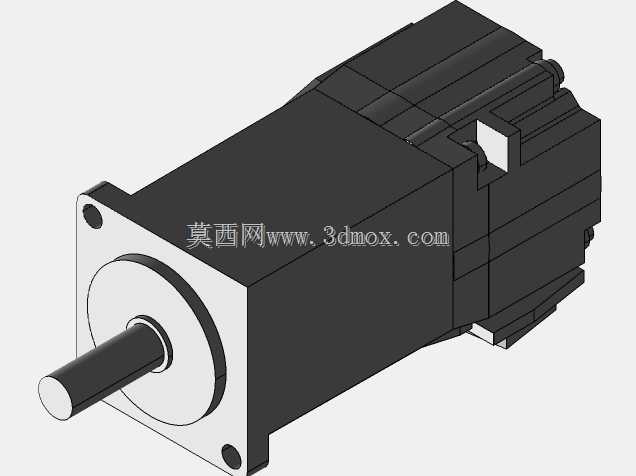

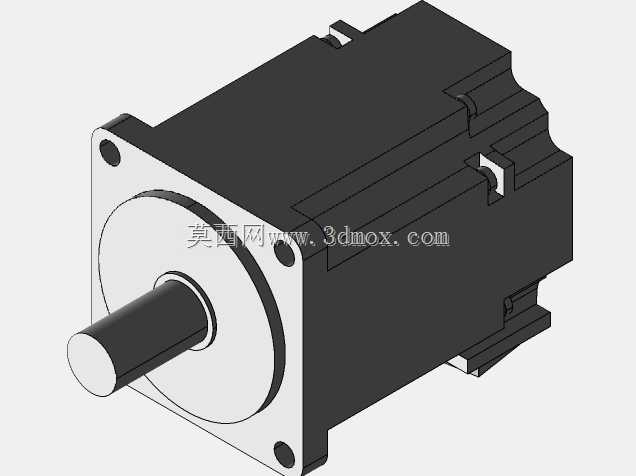

三菱HG-KR系列伺服电机三维结构模型

　　在自动化产线的传动选型环节，伺服电机的三维模型精度直接决定了后续机构干涉检查、安装空间预留的可靠性，本次呈现的三菱HG-KR系列伺服电机模型，完整还原了HG-KR-13、HG-KR-23、HG-KR-43、HG-KR-73四个功率段机型的结构细节，可直接用于设备布局阶段的装配验证。从实际应用场景来看，该系列伺服电机覆盖了3C电子装配设备的点胶、贴装工位，锂电生产的卷绕、叠片机构，以及包装机械的送膜、切刀驱动等对位置精度、响应速度有较高要求的场合，不同功率段对应不同的负载惯量匹配区间，100W到750W的功率跨度刚好覆盖中小负载的直驱或同步带传动场景，无需额外搭配大减速比的减速机即可满足大部分节拍要求。

　　从功能特性层面看，模型还原了该系列电机的高响应磁路结构，机身尾部的编码器安装位、接线盒的凸起结构都做了1:1的比例还原，输出轴的轴径、键槽尺寸、轴伸长度完全对照实物测绘，前端法兰的安装孔位采用方形法兰标准布局，四个安装孔的中心距、止口直径都严格按照产品手册的公差带做了建模处理，设计人员在做安装板设计时，可以直接提取模型的孔位特征生成钻孔工程图，无需反复核对二维手册的尺寸标注。接线盒的位置设置在机身顶部靠后段，模型中保留了接线盒的开盖结构、线缆引出的空间预留，在做整机布线规划时，可以直观判断线缆弯折半径是否满足要求，避免出现线缆与周边运动部件刮蹭的问题。

　　设计思路上，该系列电机采用了紧凑化的机身设计，同功率段下机身长度比传统伺服电机缩短约15%，模型中清晰体现了定子绕组与转子磁钢的排布空间，机身外壳的散热筋结构虽然没有做过于细碎的特征还原，但保留了外壳的整体轮廓尺寸，在做设备密闭空间内的散热仿真时，可以直接导入模型作为热源边界，计算周边流场的温度分布。输出轴端的密封结构、轴承位的台阶尺寸都做了准确还原，设计人员在搭配联轴器、同步轮等传动件时，可以直接将传动件模型装配到轴伸位置，检查轴伸长度是否匹配传动件的夹紧行程，避免出现传动件锁不紧、或者顶到前端盖的问题。

　　关于安装边界的尺寸细节，模型中不同功率段的机身外径、法兰尺寸都做了区分：100W和200W机型法兰为40mm见方，400W和750W机型法兰为60mm见方，对应的止口直径、安装孔螺纹规格也随法兰尺寸变化，模型中每个规格的电机都单独保留了独立的实体特征，设计人员可以根据选型的功率直接调用对应规格，无需手动缩放调整尺寸。机身尾部的编码器凸起部分的直径、长度也准确还原，在做电机后侧的空间预留时，要注意留出编码器接线的插拔空间，以及尾部制动电阻（带制动机型）的安装空间，模型中预留了该部分的轮廓边界，避免出现后侧安装板与编码器干涉的情况。另外，电机底部的安装平面到输出轴中心的高度尺寸也严格对照实物，在做设备安装底板的加工时，可以直接以该尺寸为基准调整电机安装高度，保证输出轴与从动轴的同轴度。

　　从结构设计的实用性角度，该模型在建模时对非关键特征做了合理简化，比如外壳表面的标识贴纸、细小的倒角做了省略处理，但所有影响装配的关键尺寸都做到了零偏差，既保证了模型导入装配体时不会占用过多的系统资源，又能完全满足结构设计、干涉检查、安装模拟的需求。在做整机的运动仿真时，可以给电机输出轴添加旋转驱动，模拟不同转速下的传动部件运动状态，检查机构的行程极限是否会碰到电机机身，比如摆臂类机构在摆动到极限位置时，摆臂的背面是否会和电机的接线盒、机身外壳产生刮蹭，这类问题在二维设计阶段很难发现，通过三维模型的装配验证可以在设计阶段就规避掉，减少后期样机调试时的改模成本。
