重载传动用多片式离合器结构设计

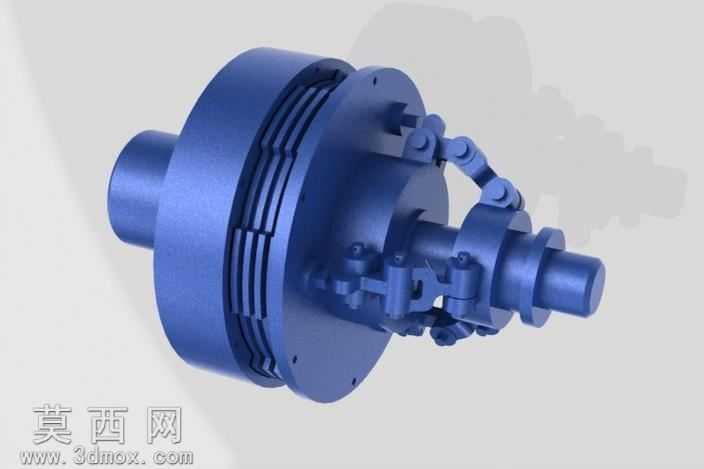

本作品为面向重载传动场景设计的多片离合器三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械传动部件的设计规范，对离合器的核心结构进行了完整还原。模型整体采用轴向堆叠式布局，从输入端的轴连接法兰开始，依次排布主动摩擦片组、从动摩擦片组、压紧机构、分离操纵杠杆组与输出轴连接端，所有零件均按照实际装配约束完成配合，可直观展示多片离合器的装配关系与工作原理。材质渲染阶段，对摩擦片组采用哑光深灰金属材质模拟摩擦衬面的粗糙质感，对离合器壳体、轴类零件、操纵杠杆等结构件采用亮蓝色金属烤漆材质，既区分了不同功能的零件组，也清晰呈现了各部件的轮廓细节，渲染时添加了柔和的环境光与定向补光，避免金属材质出现过曝或暗部死黑的问题，完整展现了零件表面的倒角、圆角、安装孔位等工艺细节。结构设计上，该多片离合器通过多组摩擦片堆叠的形式大幅增加摩擦接触面积，相比单片离合器可在同等径向尺寸下传递更大的扭矩，适配重载工况下的动力传递需求；压紧机构与分离杠杆的联动结构经过参数化校核，可保证压紧力均匀分布在每一片摩擦片上，避免偏磨问题，同时分离行程经过合理设计，可实现离合动作的快速响应。设计过程中优先考虑了重载场景下的结构可靠性，对壳体的壁厚、轴颈的直径、杠杆的铰接点位置均进行了结构优化，在保证传动强度的前提下尽可能控制整体重量，所有零件的安装孔位、配合公差均参考通用机械传动部件的行业标准设定，可直接用于传动方案的结构展示、原理教学或后续的工程化细化设计，模型的装配层级清晰，零件命名规范，可支持单独拆解查看任意部件的结构形态，也可通过剖切视角展示内部摩擦片组的排布方式，完整呈现多片离合器依靠摩擦力传递动力、通过压紧与分离实现动力通断的核心工作逻辑。
