十字轴式指骨关节铰接连接结构

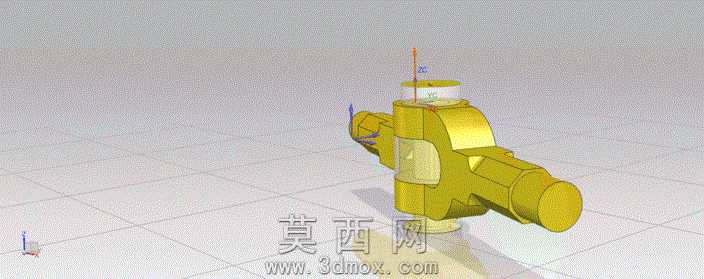

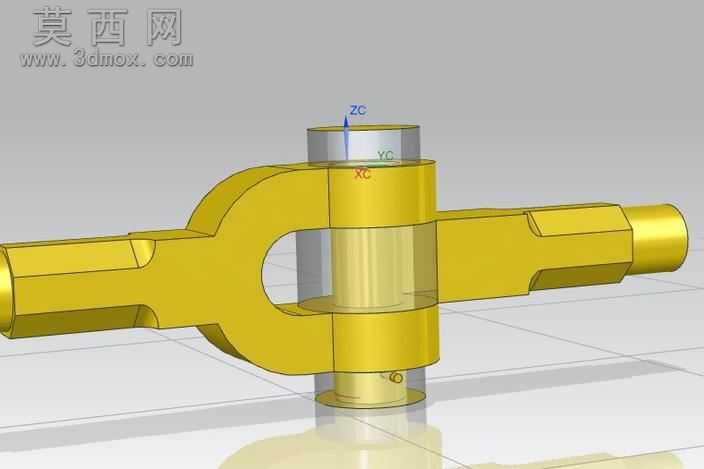

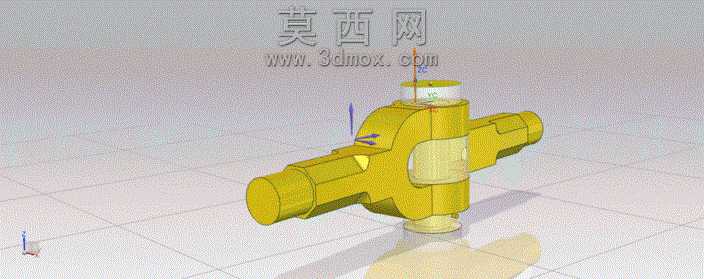

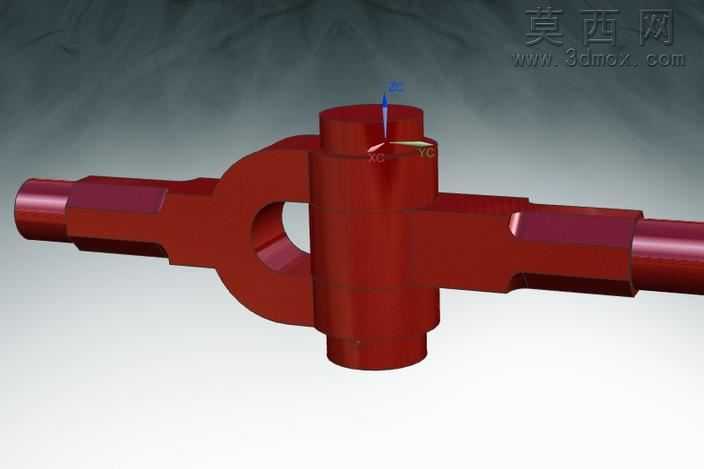

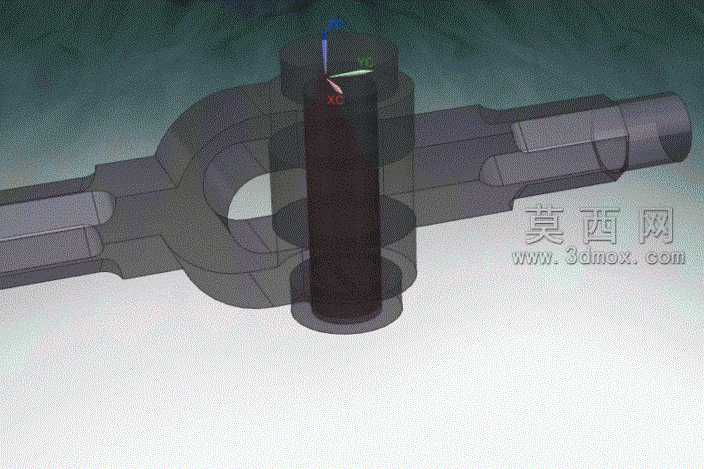

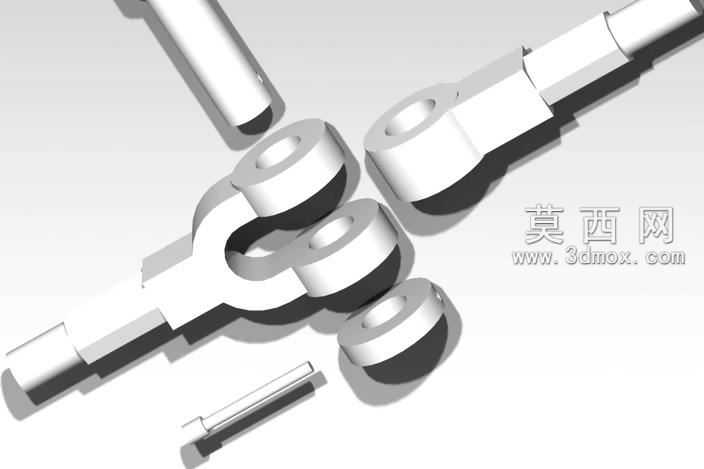

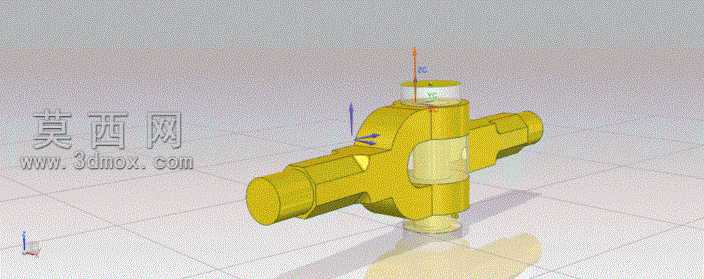

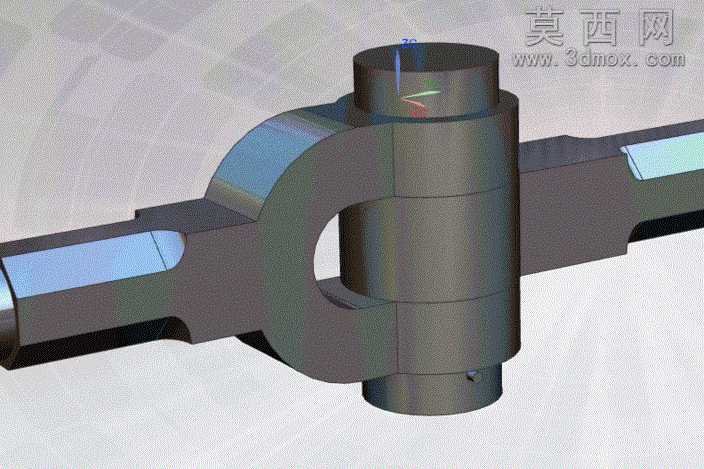

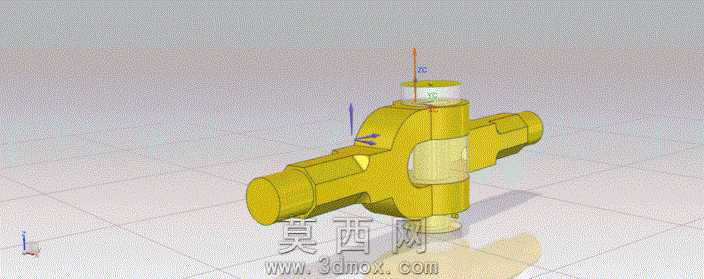

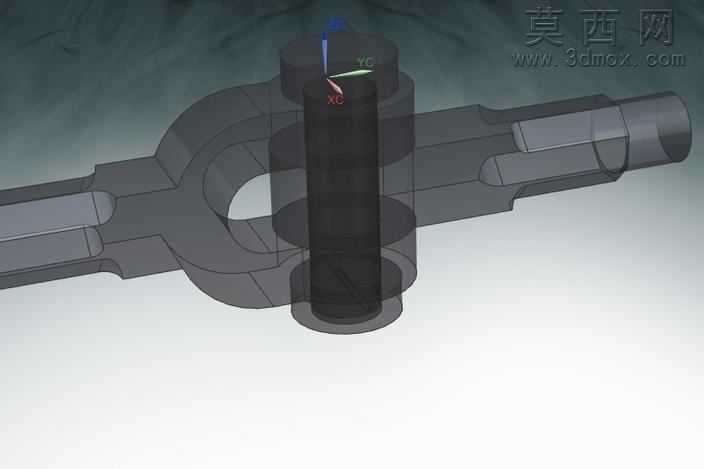

本作品为十字轴式铰接连接结构，参照指骨关节的活动特性完成三维建模设计，核心功能为连接两根圆棒构件并承受径向载荷，同时允许连接端产生一定角度的偏转，模拟指骨关节的扭转活动特性。建模阶段采用参数化特征构建方式，先完成中心十字轴基体的轮廓绘制，通过拉伸、切除命令生成十字分布的四个轴颈结构，轴颈端部做圆角过渡处理，避免应力集中问题；再分别构建两个互相垂直的套筒构件，套筒内径与轴颈尺寸做间隙配合设计，保证铰接转动的顺畅性，套筒外侧延伸出圆棒连接端，连接端端面做同轴度定位基准设计，方便与外部圆棒构件完成装配对接。建模过程中严格控制各轴颈的位置精度，保证两个铰接方向的轴颈处于同一正交平面内，避免装配后出现转动卡滞、偏载的问题。材质渲染阶段，整体构件赋予金属材质效果，主体采用亮黄色金属漆材质，表面添加轻微的磨砂质感，还原金属锻件的表面肌理，转动配合面做高光金属处理，区分加工面与非加工面的视觉差异；场景内添加柔和的环境光与定向补光，在构件下方投射出柔和的阴影，清晰展现各部分的结构轮廓与装配关系。结构设计上，在十字轴与套筒的配合位置预留了销钉安装孔位，可通过扭角连接销完成轴向定位，限制套筒与轴颈之间的轴向窜动，同时不影响周向的转动自由度；两个方向的铰接转动范围经过参数化校核，可实现小角度的扭转偏转，满足类似指骨关节的活动需求，整体结构紧凑，受力路径清晰，径向载荷可通过十字轴均匀分散到四个轴颈位置，提升结构的承载稳定性。设计思路围绕仿生关节的活动特性展开，在保证连接强度的前提下尽可能缩小结构体积，各零件均采用规则几何特征构建，无复杂异形曲面，具备良好的加工工艺性，可直接用于机械铰接机构、仿生机械关节的设计参考，也可作为教学案例帮助理解十字轴铰接结构的工作原理与装配关系。
