ATX24针PCB直插电源连接器结构

　　在台式计算机主板、工业控制板卡、定制化嵌入式供电系统的板级互联设计中，板载电源接插件的选型与结构适配直接决定了供电链路的可靠性与装配效率，这款24针ATX规格直插连接器正是针对板端电源输入场景设计的互联部件。从实际工程应用来看，这类连接器主要承担ATX规范下主供电回路的电流传输功能，覆盖主板所需的3.3V、5V、12V多路供电以及PS_ON、PG等信号链路的连接，相比早期20针ATX供电接口，额外增设的4针回路专门用于强化CPU核心供电的载流能力，适配高功耗处理器平台的供电需求，在DIY整机装配、工业工控板开发、定制化计算设备改装场景中都属于核心板端互联部件。

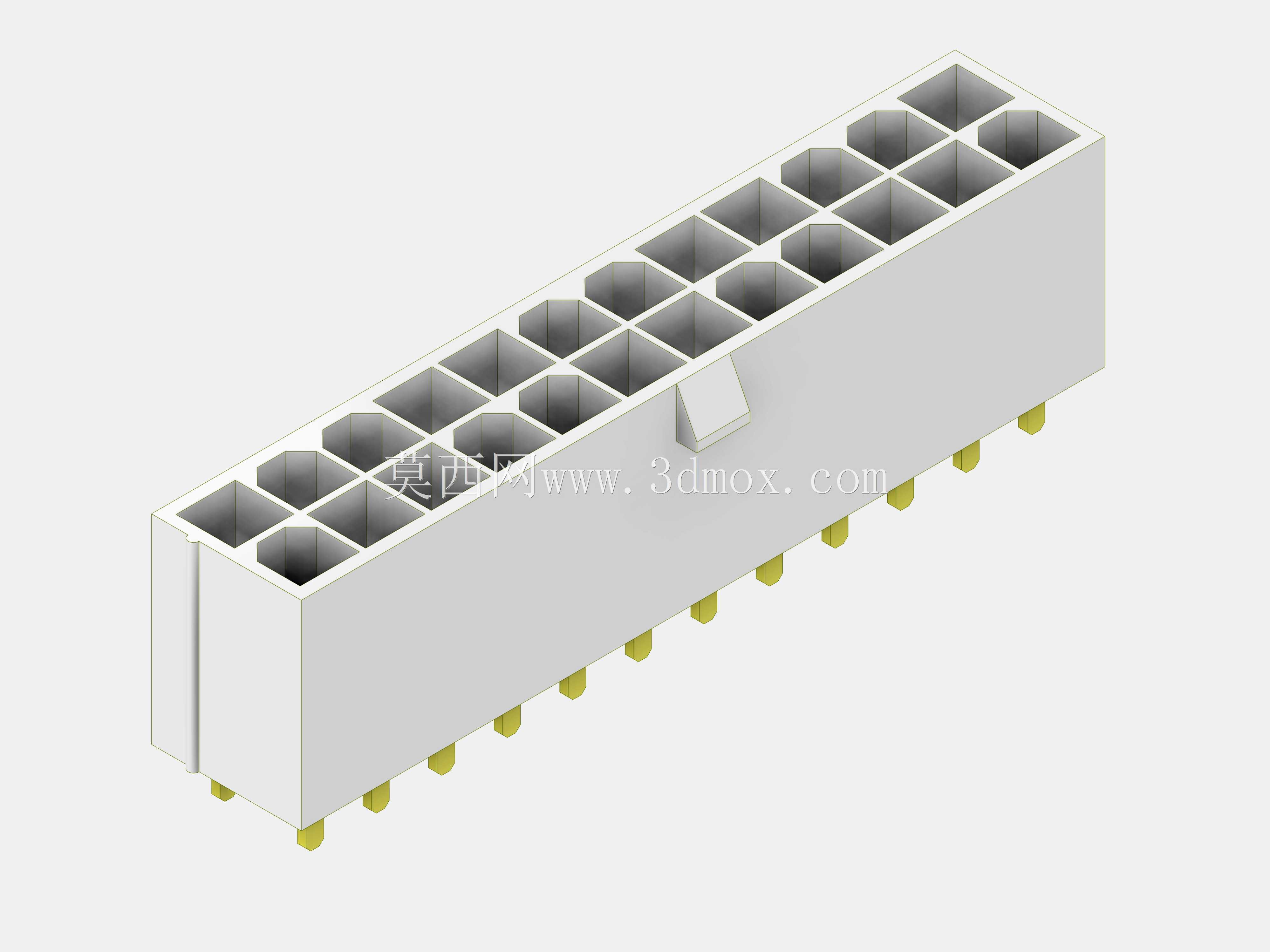

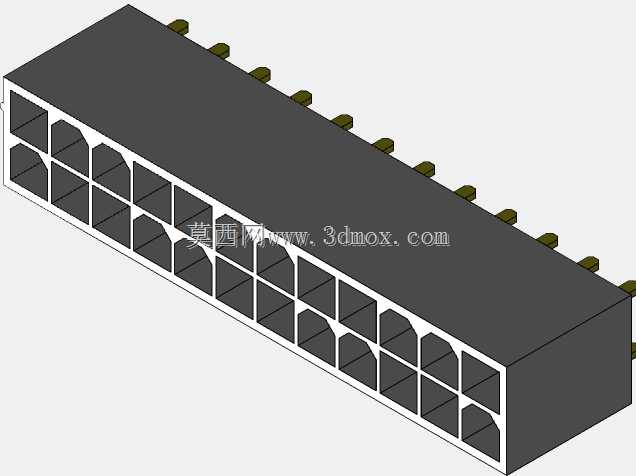

　　从结构设计逻辑来看，这款连接器采用双排12列共24孔的塑壳主体设计，塑壳选用耐温阻燃的工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，避免焊接过程中塑壳变形导致针位偏移。塑壳侧面设置的楔形防呆卡扣是设计中的关键细节，装配时该卡扣会与线束端插头的对应卡槽卡合，既可以防止使用过程中受震动拉扯导致插头松脱，也能从物理结构上杜绝插头反插的误操作风险，避免反插造成的板卡供电短路烧毁问题。接插件底部的插针采用镀金铜合金材质，每根插针的直径与伸出长度严格匹配PCB板厚对应的通孔尺寸，插针根部设置的限位台阶能够控制插件插入PCB的深度，保证过波峰焊时焊锡爬升高度一致，避免虚焊、连焊等焊接缺陷。

　　从安装边界与尺寸适配角度，这款连接器的塑壳主体长度、宽度与高度都严格遵循ATX供电接口的行业通用规范，双排针的间距为标准2.54mm间距，能够适配绝大多数通用PCB设计的孔位布局，插针伸出塑壳底部的长度刚好满足1.6mm标准板厚的通孔插装需求，焊接后插针在PCB背面的伸出长度控制在1.5mm以内，不会与板底的固定铜柱、机箱结构件产生干涉。塑壳顶部的插孔内部设置有导向倒角，线束端插头插入时能够自动导正位置，降低盲插操作的对位难度，每个插孔内部的弹性接触片采用多点接触设计，能够保证插合后接触电阻稳定在毫欧级，避免大电流传输过程中出现接插件发热的问题，单针载流能力能够满足ATX供电规范下每路供电的电流阈值要求，长时间满负载运行时不会出现接触片过热氧化的情况。

　　在实际选型与建模应用中，这类连接器的三维模型需要重点关注插针的位置度公差、塑壳的防呆卡扣尺寸、插针伸出长度这几个核心参数，在PCB Layout阶段需要根据模型的实际外形预留足够的装配空间，避免连接器周边布置过高的贴片元件导致插头无法完全插合。同时建模时需要还原塑壳表面的脱模斜度、插针根部的固定凸台这些细节，保证导出的工程图能够直接用于模具开模或者PCB封装设计，在结构验证阶段可以通过模型模拟插头插拔的运动行程，确认卡扣的卡合量是否在合理区间，既不会因为卡合量过小导致松脱，也不会因为卡合量过大造成插拔力过大影响装配效率。对于板级结构设计人员来说，这类通用接插件的精准模型能够大幅减少样机试制阶段的装配干涉问题，缩短产品开发的验证周期，避免因为接插件尺寸偏差导致的PCB改版成本。
