中压环网柜SM6型主单元结构三维设计

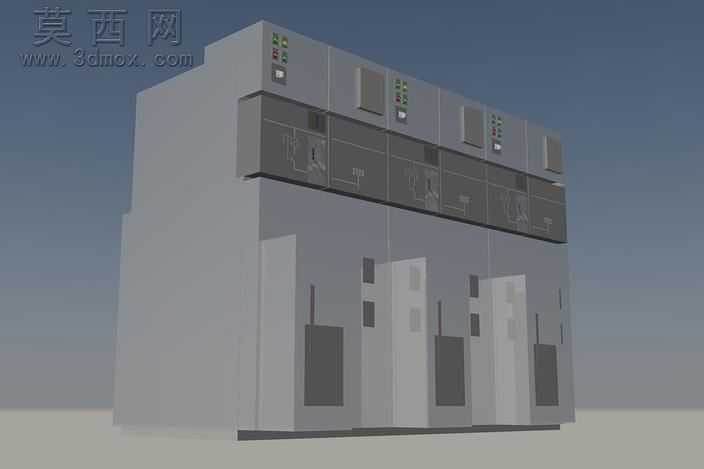

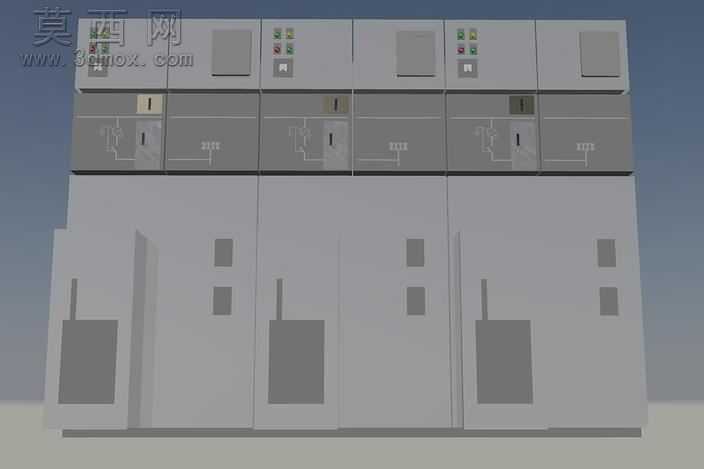

本作品为中压环网供电系统所用SM6型主单元柜体的三维设计成果，建模阶段严格参照中压配电柜体的实际工程尺寸比例搭建整体框架，先通过基础几何体拼接完成柜体的外轮廓定位，区分上下功能分区的结构边界，上部为高压操作与指示单元区域，下部为开关柜体与出线单元区域，保证各模块的尺寸公差符合电气设备安装的实际要求。建模过程中对柜体的细节结构做了精细化还原，包括每一面柜门的开合边界、面板上的操作按钮排布、状态指示灯的安装位、柜面的观察窗结构、侧边的走线槽预留位，同时还原了多台柜体并排拼接的组合结构，匹配实际配电房内多柜联排的安装场景。材质渲染阶段，柜体主体采用工业常用的哑光冷轧钢板材质，调整材质的粗糙度与金属度参数还原真实配电柜的磨砂金属质感，面板上的操作标识、状态指示灯分别采用对应色彩的自发光材质，区分合闸、分闸、故障等不同状态的视觉标识，观察窗采用半透明的钢化玻璃材质，还原玻璃的轻微反光与通透效果，柜体底部的支撑结构采用深色防滑金属材质，整体渲染光影采用柔和的室内工业照明方案，避免过强的反光遮挡柜体结构细节，清晰呈现各部分的结构层次。设计过程中充分考虑中压环网柜的实际功能逻辑，上部单元预留了负荷开关、熔断器等核心电气元件的安装空间，下部单元对应断路器、接地开关的操作区域，各柜门的开合方向、操作手柄的伸出位置都符合实际电气操作的安全规范，柜体拼接处的连接结构、密封结构都做了对应建模还原，既保证三维模型的视觉还原度，也能为后续的配电柜体布局设计、安装模拟提供准确的三维参考，模型整体结构规整，各部件分组清晰，可直接用于配电方案演示、柜体结构教学、工程布局模拟等场景。
