带法兰端轴类连接接头机械结构设计

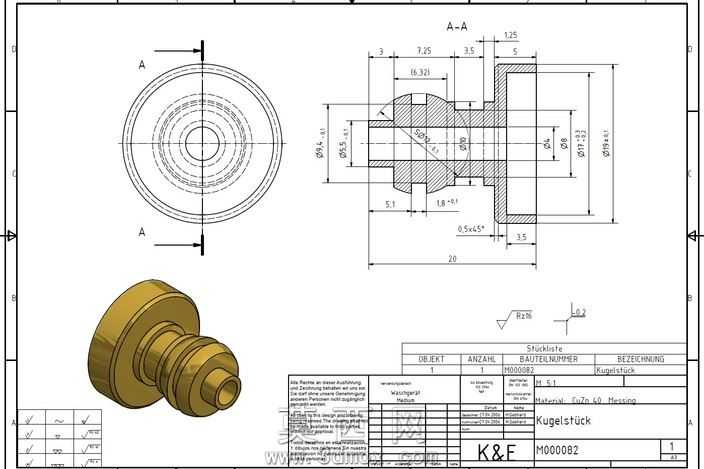

本作品为典型回转体类机械连接接头的三维参数化建模成果，建模过程严格遵循机械制图投影规范，以二维工程图的尺寸标注为核心依据，在三维建模软件中先绘制零件的轴向截面轮廓草图，通过回转特征生成零件的基础基体，精准还原零件各段轴径的尺寸公差要求，保证各圆柱段的同轴度符合设计基准。针对零件端部的法兰结构，单独绘制法兰端的截面轮廓，通过拉伸特征与基体完成布尔合并，同时对法兰端的安装端面做平面度约束，确保法兰连接面的贴合精度。零件中段的多段环形槽结构，采用旋转切除特征逐一构建，每一处槽宽、槽深以及槽间的轴向间距都严格匹配工程图标注，针对槽内的倒角结构，通过倒角特征按照标注的角度与尺寸参数逐一添加，避免锐边应力集中的同时满足装配导向需求。零件端部的内孔结构，采用阶梯孔旋转切除的方式完成建模，内孔的各段孔径、孔深以及孔口的倒角都严格对应图纸要求，保证与对接零件的配合精度。建模完成后对零件做整体的干涉检查与尺寸校验，确认所有特征的尺寸与工程图完全一致，无过定义、欠定义的草图特征，零件的几何拓扑结构完整无破面。渲染阶段采用金属材质模拟零件的机加工表面质感，对配合面、安装端面做粗糙度差异化的材质表现，清晰区分加工面与非加工面的视觉效果，同时搭配半剖视的工程视图展示零件的内部结构，配合三维实体渲染图直观呈现零件的整体外形与结构特征，完整覆盖从二维尺寸到三维实体的设计转化过程，可直接用于机械原理演示、机加工工艺编制以及装配模拟等场景。
