车床变速箱传动机构三维设计作品

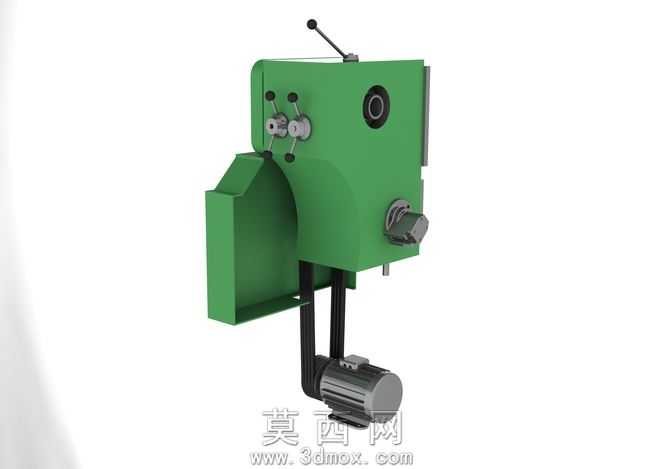

本作品为车床配套的变速箱传动机构三维模型，在三维建模过程中，首先依据车床主轴变速的实际工况需求，梳理整体传动逻辑，确定动力输入、变速调节、动力输出的核心布局，采用自底向上的建模方式，先逐一完成各个核心零部件的参数化建模：包含顶部的操纵杆组件、侧面的调节旋钮与锁紧结构、箱体主体、下部的电机安装座、带传动组件、输出连接端口等，每个零部件的尺寸均参考普通卧式车床的变速箱实际参数设定，保证各部件的装配间隙符合机械设计规范。建模过程中对箱体的安装定位孔、操纵机构的铰接位、带轮的槽型尺寸、电机的安装法兰等细节做了精准还原，避免出现干涉问题。材质与渲染环节，为箱体主体赋予哑光绿色机床漆材质，还原普通机床设备的经典涂装质感，操纵杆、调节旋钮等操作件赋予金属镀铬材质，下部的驱动电机赋予银灰色金属机壳材质，传动带赋予黑色橡胶材质，不同材质的粗糙度、反光度参数经过反复调试，渲染后能够清晰区分不同功能的部件，直观呈现整体结构的层次。结构设计上，该变速箱采用带传动作为一级减速输入，通过顶部操纵杆与侧面调节旋钮配合切换内部传动路径，实现多档位转速输出，满足车床不同加工工序的主轴转速需求，箱体侧面预留的观察孔用于查看内部齿轮啮合状态，下部的电机安装位采用悬臂式布局，方便传动带的张紧调节与后期维护，整体结构紧凑，安装定位面设计贴合车床床身的安装需求，能够直接适配普通卧式车床的主轴传动系统安装位。设计思路围绕车床加工的实际使用场景展开，兼顾变速功能的可靠性、操作的便捷性与后期维护的便利性，所有活动部件的运动行程均做了限位设计，避免操作过程中出现脱档、干涉等问题，整体模型结构完整，细节丰富，可用于机床结构教学、车床改造方案验证、相关机械设计课程的参考案例使用。
