模块侧面碰撞梁滑块结构三维建模作品

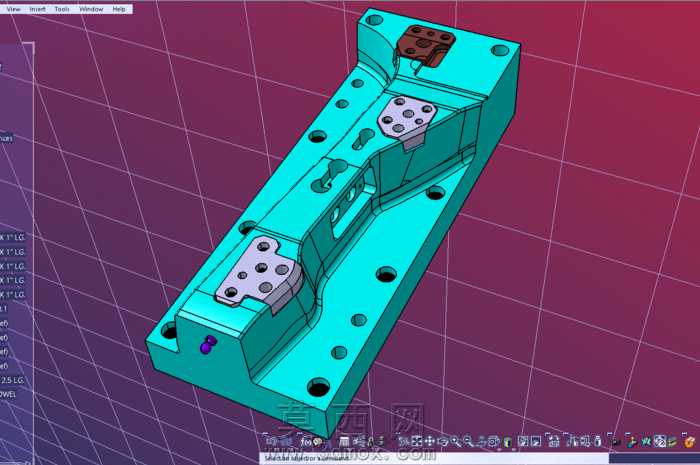

本作品为模块侧面碰撞梁配套滑块结构的三维建模成果，建模过程依托专业三维设计软件完成，全程遵循机械结构设计的精度规范，严格匹配侧碰模块的装配适配要求。建模初始阶段先梳理滑块的功能定位：该部件作为侧碰模块的核心导向承载构件，需要同时满足滑动导向精度、安装固定强度、附属组件搭载的多重需求，因此首先确定整体长条形基座的主体构型，根据装配行程规划基座的整体长宽高比例，预留足够的安装固定空间与滑动行程余量。主体结构建模时，先绘制基座的二维轮廓草图，对基座的边角做工艺倒角处理，避免应力集中问题，之后通过拉伸特征生成基座实体；在基座上按照装配定位要求，阵列排布多组不同孔径的安装沉孔，沉孔深度严格匹配对应固定螺栓的安装尺寸，保证螺栓安装后端面与基座表面齐平，不会干涉滑块的滑动行程。针对基座上搭载的两组附属定位压块，单独建模完成后通过装配约束匹配到基座的对应安装位，压块上同样设计对应位置的安装孔位，保证压块与基座贴合紧密无间隙，压块的接触面做平面度公差约束，确保对碰撞梁的夹持定位精度。基座侧边设计有定位销孔与锁紧螺纹孔，用于滑块滑动到指定工位后的锁紧固定，避免工作过程中出现移位偏差。材质与渲染环节，将基座主体赋予青蓝色金属材质，模拟调质处理后的合金结构钢质感，调整材质的粗糙度参数体现机加工表面的细腻金属光泽；附属压块赋予银灰色金属材质，区分不同构件的材质差异，锁紧小零件赋予深棕色与紫色的差异化材质，方便快速识别不同功能的小构件；背景采用紫红色网格背景，清晰衬托模型的整体轮廓与结构细节，渲染时开启环境光遮蔽效果，让孔位、装配缝隙处的阴影层次更清晰，直观展现各结构的位置关系。结构设计上充分考虑滑块的受力特性，基座主体做等强度优化，在非受力区域做减重槽设计，在保证整体结构刚度的前提下降低部件自重，减重槽的边角均做圆弧过渡，避免加工与使用过程中出现应力开裂问题；滑动接触面做平面度与粗糙度的设计约束，保证滑动过程顺畅无卡滞，各安装孔位的位置度公差严格控制，确保与配套组件的装配互换性。整个建模过程全程参数化绘制，各特征尺寸关联参数表，后续可根据不同规格的侧碰模块需求快速调整尺寸参数，生成适配不同工况的滑块模型，大幅提升同系列部件的设计迭代效率。
