双槽21700锂离子电池固定座结构设计

　　在便携式储能设备、手持电动工具、小型户外供电模组这类需要圆柱锂离子电池作为供能单元的产品结构设计中，电池固定座是直接决定电芯装配可靠性、使用安全性的核心结构件，本次设计的双槽21700锂离子电池座，就是针对两节21700规格圆柱电芯并联/串联排布场景开发的专用固定结构。从实际应用场景来看，这类双槽电池座常被用在小型手持检测仪器、便携照明设备、DIY移动电源模组、低功率工控备用电源模块中，相比单槽电池座，它能在有限的安装空间内实现双倍电芯容量搭载，同时避免多颗电芯零散排布带来的接线杂乱、固定不牢、电芯移位短路的风险。

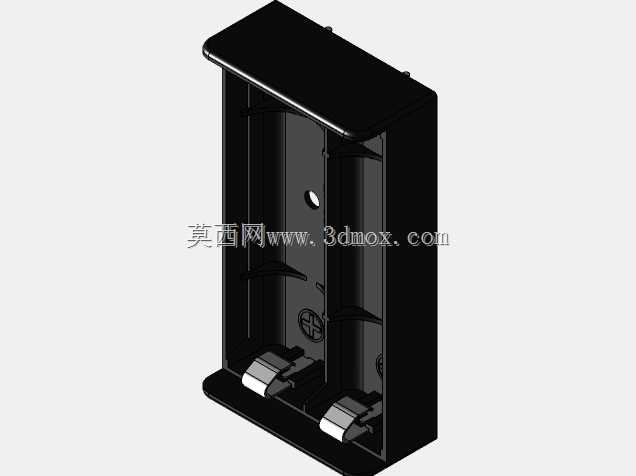

　　从功能特性上看，这款电池座采用一体化注塑成型的槽式结构，槽体内壁做了与21700电芯外径匹配的圆弧贴合面，每节电芯的装配槽两侧都设置了带导向斜角的弹性卡扣，电芯压入时卡扣会顺着电芯外壁滑开，待电芯完全落座后卡扣回弹卡紧电芯侧壁，即使设备受到常规振动、跌落冲击，电芯也不会从槽内脱出。槽体底部预留了标准的弹片接触位，适配市面通用的电池接触弹片，弹片安装位做了定位凸台，装配时不需要额外调整位置，直接卡入即可保证与电芯正负极的可靠接触，避免接触不良导致的供电中断、接触电阻过大发热等问题。槽体顶部设计了外翻的安装法兰边，法兰边上预留了两个小型安装定位柱，既可以直接卡入设备外壳的对应定位孔实现免螺丝快速装配，也可以通过法兰边的平面打胶固定，适配不同的装配工艺需求。

　　设计思路上，这款电池座优先考虑了电芯装配的容错性与长期使用的结构稳定性：槽体内壁与电芯之间预留了0.2mm的装配间隙，既不会因为间隙过大导致电芯晃动，也不会因为尺寸公差导致电芯压入困难，适配不同厂商生产的21700电芯外径公差范围。槽体内部的加强筋做了错位排布，在不增加整体壁厚的前提下提升了槽体的抗形变能力，即使长期受到电芯的膨胀应力，槽体也不会出现开裂、变形松脱的问题。接触弹片的安装槽做了防呆设计，正负极弹片的安装位尺寸做了差异化处理，装配时不会出现正负极弹片装反的低级错误。考虑到注塑生产的工艺性，整个结构的拔模斜度统一设置为1.5度，所有边角都做了R0.5的圆角过渡，避免注塑生产时出现尖角缺料、应力集中开裂的问题，也能避免装配时划伤电芯外皮导致绝缘失效。

　　从安装边界尺寸来看，这款双槽电池座整体为长方体结构，整体宽度适配两节21700电芯并排排布的最小宽度需求，整体高度略高于单节21700电芯的长度，保证电芯完全装入后顶端不会高出法兰安装面，不会和设备外壳的其他结构产生干涉。法兰边的厚度控制在1.5mm，既保证了安装强度，也不会过多占用设备内部的高度空间。槽体底部的弹片安装位下沉2mm，弹片装入后不会突出电池座的底部平面，电池座可以直接贴合设备内部的安装平面固定，不需要额外预留弹片的避让空间。槽体侧壁预留了走线缺口，电芯连接镍片或者导线可以直接从缺口引出，不需要在设备外壳上额外开设走线槽，简化了整体产品的结构设计复杂度。

　　在实际选型使用时，需要注意这款电池座适配的是标准直径21mm、长度70mm的21700圆柱锂离子电芯，不兼容长度更长的加容量版本电芯，装配时需要确认电芯的尺寸公差在设计允许范围内。如果是用于大电流放电场景，可以在弹片安装位增加焊盘，直接将弹片焊接在连接铜片上降低接触电阻，这款电池座的槽体耐温范围适配常规注塑材料的使用温度，可以满足大部分民用、工业便携设备的工作环境温度要求。
