手摇式进给传动机构装配结构设计

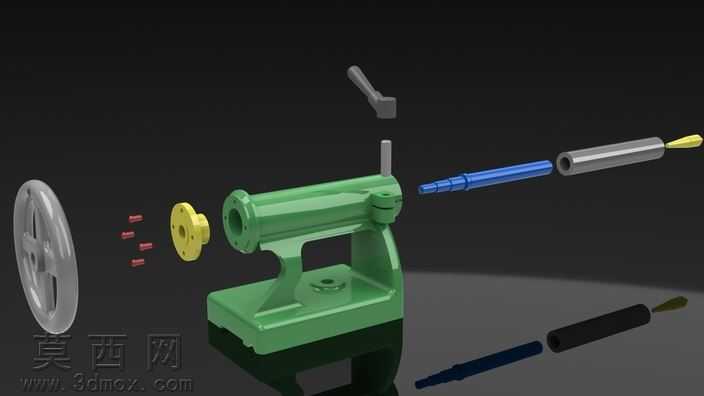

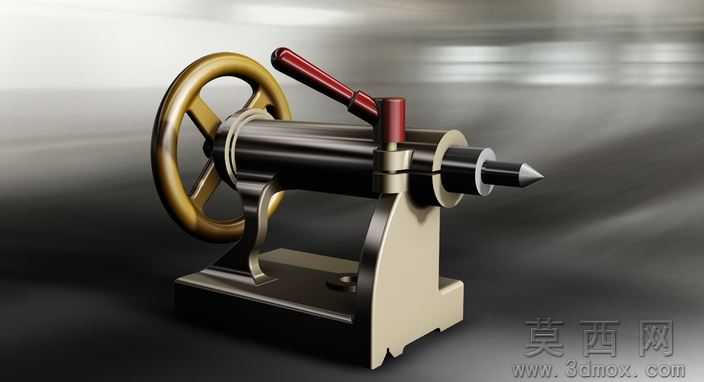

本作品为手动操作的进给传动类机械组件，采用三维建模软件完成全参数化设计，完整还原了机构各组成零件的形态与装配关系。建模过程中严格遵循机械设计的尺寸规范，对每一个零件的特征进行精细化构建：首先完成底座的建模，底座采用带加强筋的L型支撑结构，预留了安装固定的通孔，建模时对底座的支撑面、安装孔位、与主体套筒的连接定位面做了精准的尺寸约束，保证后续装配的定位精度。主体套筒作为核心承载部件，建模时还原了其内部的通孔结构、侧面的铰接定位座、端部的法兰连接面，对筒身的壁厚做了均匀化处理，保证结构强度的同时控制整体重量。手轮部分采用轮辐式结构，建模时还原了轮缘、轮毂与连接轮辐的过渡曲面，对手轮与传动轴的连接键槽做了细节刻画，保证扭矩传递的结构合理性。传动长轴作为核心运动部件，分别构建了光轴段、螺纹段、端部连接段，对轴肩的定位结构做了精准设计，保证轴上零件的轴向定位准确。滑动套筒部分建模时还原了其内孔与传动长轴的配合结构、外部的导向面、端部的工作连接头，对套筒外表面的防滑纹理做了细节处理。锁紧手柄、连接螺栓、定位法兰等小零件也逐一完成独立建模，每个零件都保留了完整的建模特征树，方便后续的参数修改与结构调整。装配阶段采用自底向上的装配方式，先将主体套筒固定在底座上，依次装入传动长轴、滑动套筒，再安装端部手轮、侧面锁紧手柄，最后装入紧固件完成总装，装配过程中添加了贴合、同轴、对齐等完整的装配约束，还原了机构真实的运动配合关系，可实现手轮转动带动传动长轴旋转，进而驱动滑动套筒做直线进给运动，锁紧手柄可实现进给位置的锁定。渲染阶段采用哑光工业漆材质模拟铸铁底座与绿色涂装主体的质感，金属镀铬材质模拟手轮、传动长轴、紧固件的金属光泽，工程塑料材质模拟手柄的握持部分，通过三点布光搭建渲染场景，添加柔和的环境反射效果，将各零件做爆炸视图排布，清晰展示每一个组件的形态与装配位置，直观呈现整个机构的组成逻辑与结构特点，可作为手动进给机构的教学演示、结构参考模型使用，帮助理解手动螺旋进给机构的工作原理与零件组成。
