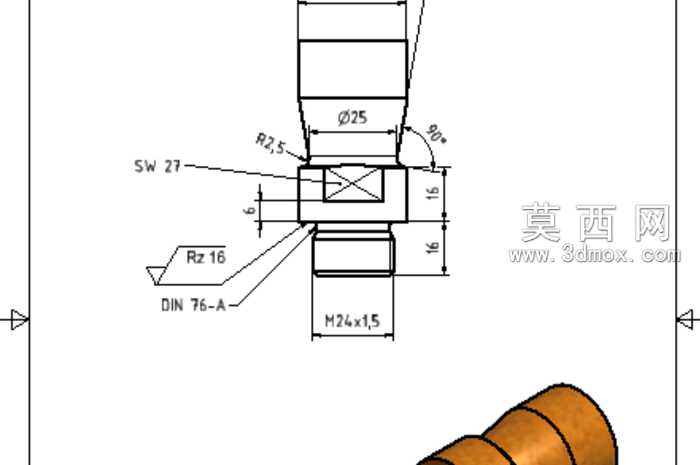

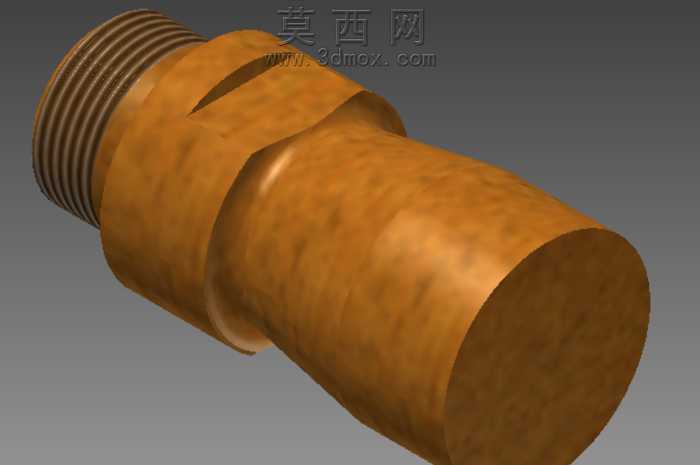

本作品为夹紧轴类机械零件的三维建模设计,整体采用回转体结构设计思路,建模过程严格遵循机械加工工艺要求,先通过草图绘制零件的轴向截面轮廓,标注关键尺寸后利用旋转特征生成零件基础基体,再依次完成各结构细节的建模。零件上部设计有直径25mm的圆柱段,端部设置90度倒角结构,倒角与圆柱段衔接处做R2.5mm的圆角过渡,避免应力集中同时满足装配导向需求;中部设计有SW27规格的方榫结构,用于装配时施加拧紧力矩,方榫两侧分别预留6mm与16mm的轴向尺寸段,满足不同装配场景的空间避让需求;下部设计有M24×1.5规格的外螺纹结构,螺纹段长度为16mm,可实现与对应内螺纹部件的可靠连接,螺纹根部同样做过渡处理,避免螺纹起始端出现应力断裂风险。建模过程中对各加工面的粗糙度要求做了对应标注,其中指定配合面采用Rz16的粗糙度要求,符合DIN 76-A标准的螺纹退刀槽设计规范,确保后续加工时螺纹收尾处的工艺合理性。材质设定选用常用的45号结构钢,渲染时对不同加工面做差异化质感处理,磨削加工面呈现细腻的金属哑光质感,螺纹段呈现切削加工后的细微纹理,方榫部位呈现铣削加工的平整质感,整体渲染效果还原真实机械零件的加工外观。结构设计上充分考虑零件的装夹使用场景,各段直径、长度尺寸均经过公差预留设计,既保证装配时的配合精度,也满足零件作为夹紧定位部件的受力强度要求,建模过程中所有特征均采用参数化设计方式,关键尺寸可根据实际使用需求快速调整修改,适配不同规格的装夹配套设备使用。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.84 MB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor2013,效果图,其它,
- 软件分类 通用机械零部件
