单排直插1x3PCB板端连接排针结构

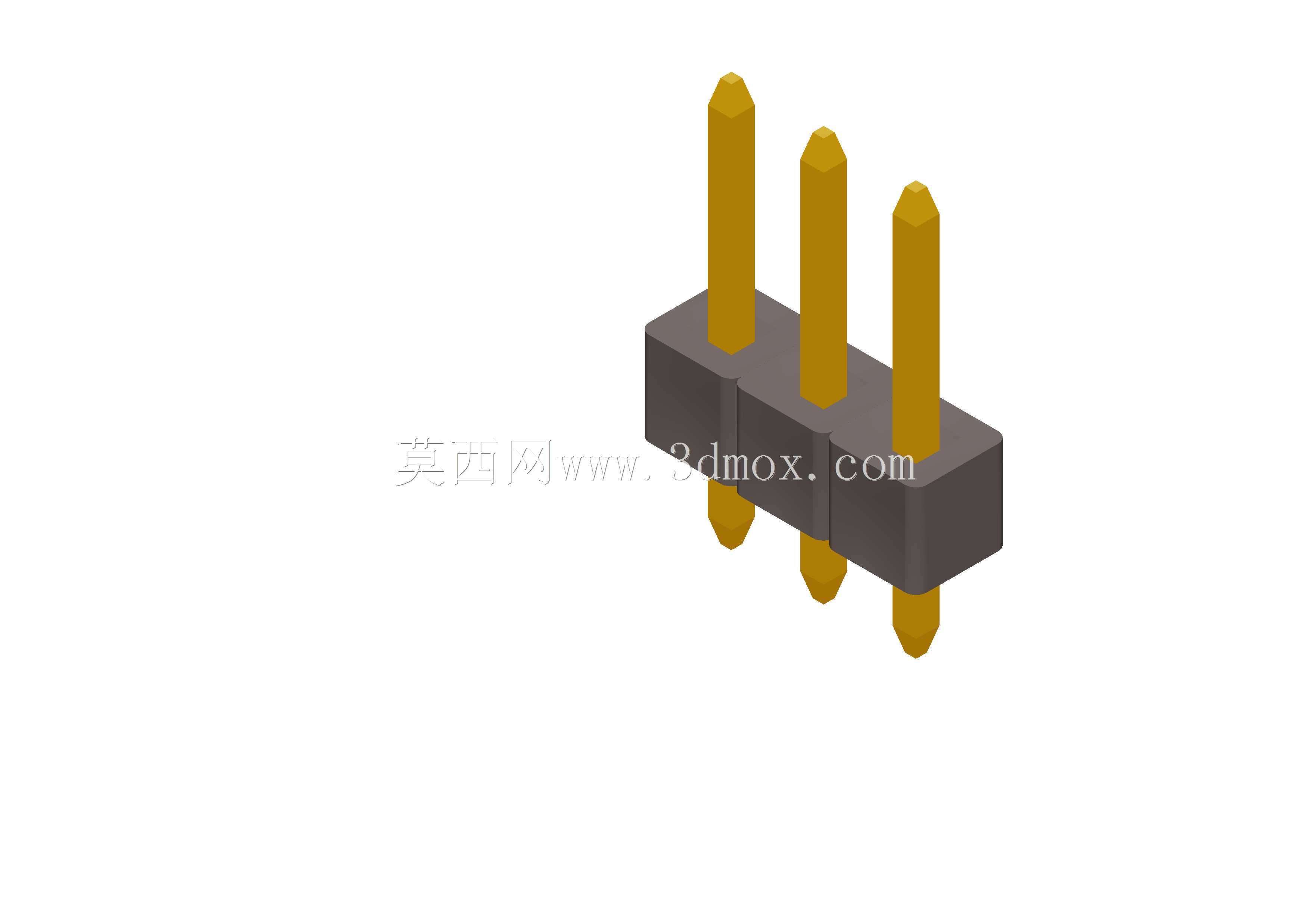

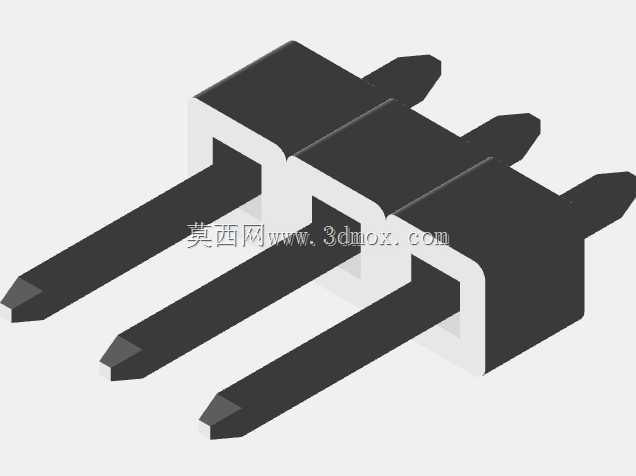

　　在板级电路互联的结构设计场景中，这类单排直插1x3规格的板端排针，是低压信号传输、小功率供电回路里最常用的板间互联元件之一，常见于工控控制板、电源模块板、小型传感采集板的板对板、板对线连接工位，承担不同PCB模块之间的电信号与小电流导通作用，相比焊接飞线的连接方式，排针配合对应排母使用时，既可以保证连接的接触可靠性，也能实现模块的快速拆装，方便后期设备的维护与部件替换。从结构设计的角度来看，这款排针采用绝缘基座加导电插针的分体组合结构，绝缘基座选用耐温工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的短时高温，避免焊接过程中基座软化变形导致插针移位，基座上的插针安装孔位采用等间距排布，孔位的同轴度公差控制在0.05mm以内，保证插针压入后垂直度符合安装要求，不会出现插针歪斜导致的无法插入对应排母、或者焊接时插针偏出PCB焊盘的问题。

　　导电插针采用黄铜基材表面镀锡处理，既保证了插针的导电性能，也能提升插针的抗氧化能力，降低长期使用后的接触电阻，插针的接触端采用倒角设计，插入排母时可以起到导向作用，减少插针与排母接触弹片的硬摩擦，提升接插件的插拔寿命，插针的焊接端长度经过适配常规1.6mm板厚PCB的设计，穿过PCB焊盘后露出的焊脚长度控制在1.2-1.5mm区间，既可以保证焊锡能够充分包裹焊脚形成可靠焊点，也不会因为焊脚过长导致焊接后焊脚突出PCB背面过多，占用板下的安装空间。在安装边界的设计上，这款1x3排针的基座宽度、长度都按照标准2.54mm排针间距规格设计，相邻插针中心距为2.54mm，基座距离PCB板面的安装高度为标准的直插排针高度，在PCB布局时，只需要按照对应间距预留3个直径0.8mm的焊盘孔，同时在排针安装位置预留出对应基座尺寸的禁布区，就可以完成排针的布局适配，不需要额外做定制化的开孔设计，能够兼容市面上绝大多数标准2.54mm间距的板端接插件安装规范。

　　实际选型使用时，这类排针的额定电流通常可以达到每针3A，能够满足大部分小功率信号回路、低压供电回路的载流需求，绝缘基座的绝缘电阻可以达到1000MΩ以上，相邻插针之间的耐压可以达到AC500V以上，能够避免相邻针脚之间出现高压击穿、信号串扰的问题。在三维建模过程中，这类接插件的模型需要重点还原插针的直径、长度、倒角尺寸，以及绝缘基座的外形尺寸、安装孔位的相对位置，保证模型导入PCB布局软件或者结构装配软件时，能够准确匹配安装位置，不会出现装配干涉，尤其是插针的位置度公差需要在建模时做严格的尺寸约束，避免因为模型尺寸偏差导致实际生产时排针无法正常安装。

　　不同于弯插排针的侧向出线设计，直插排针的插针垂直于PCB板面，焊接后插针沿垂直板面方向伸出，适合两块平行PCB之间的垂直互联，或者排针对接线束端子的使用场景，在空间紧凑的设备内部，直插排针的占用板面尺寸更小，不需要在PCB侧面预留弯针的折弯空间，更适合高密度布局的小型电路板使用。在结构可靠性设计上，插针与绝缘基座之间采用过盈压装的配合方式，插针压入基座后可以承受5N以上的轴向拉力，不会在插拔过程中出现插针被从基座中拔出的问题，基座的底部设计有微小的定位凸点，焊接时可以卡在PCB的定位孔中，避免焊接过程中排针出现移位，保证焊接后排针的垂直度。
