普拉特低旁路涡扇发动机CATIA模型

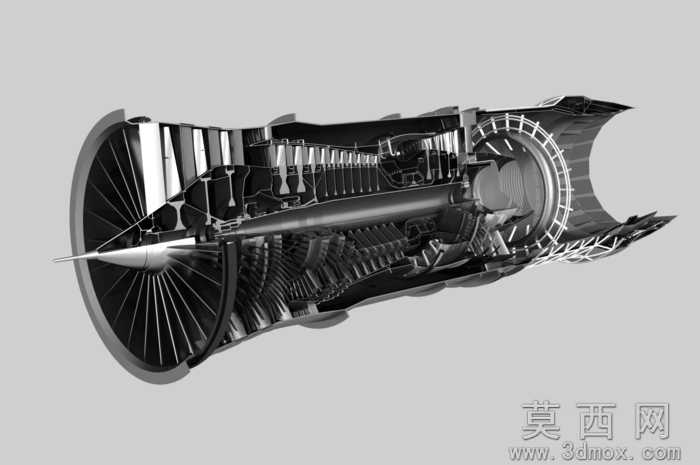

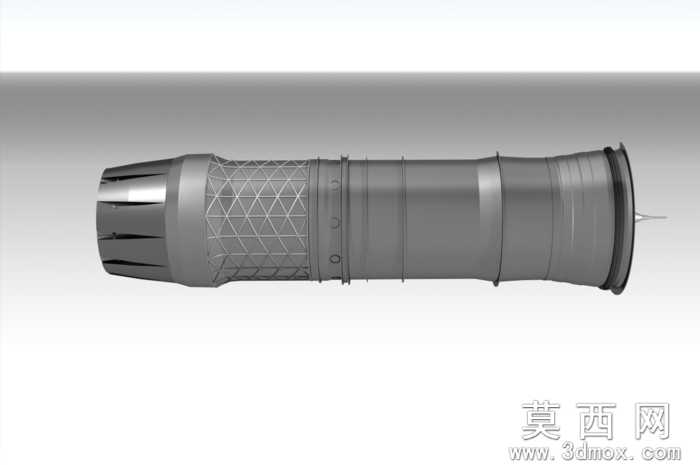

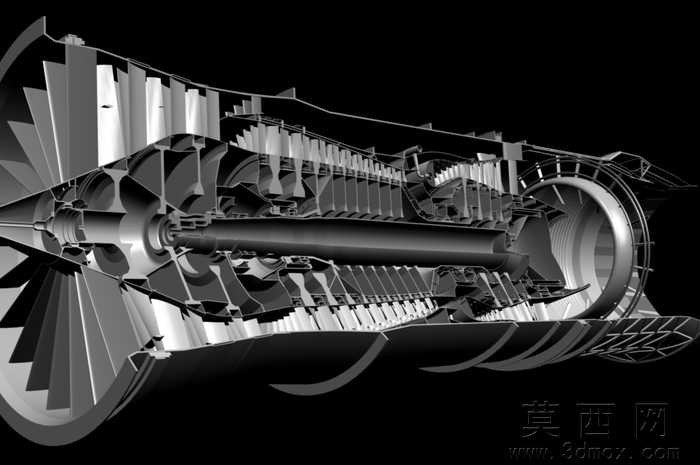

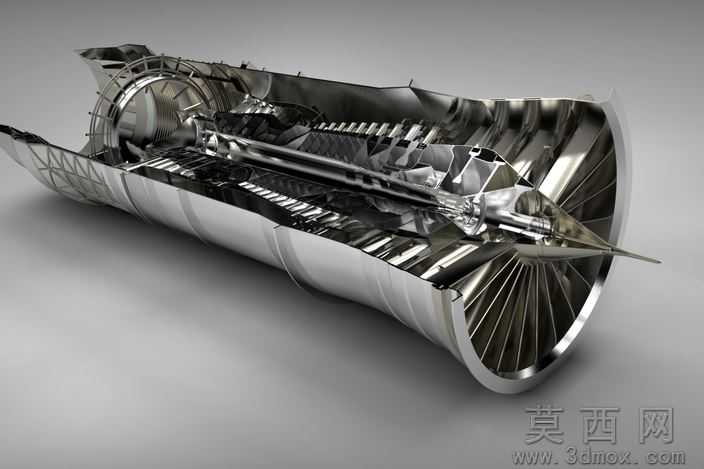

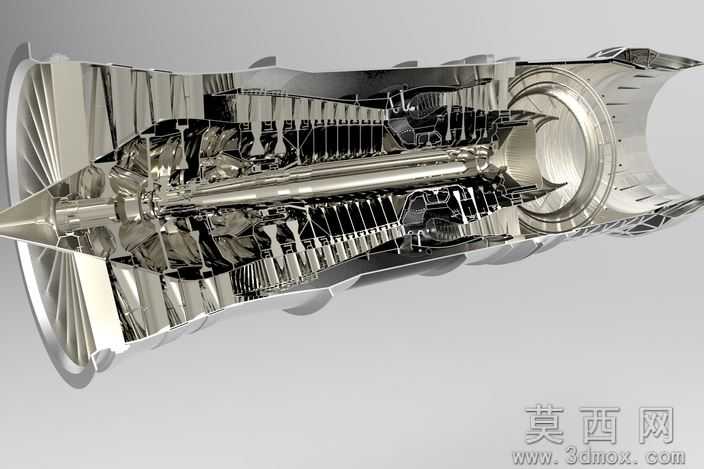

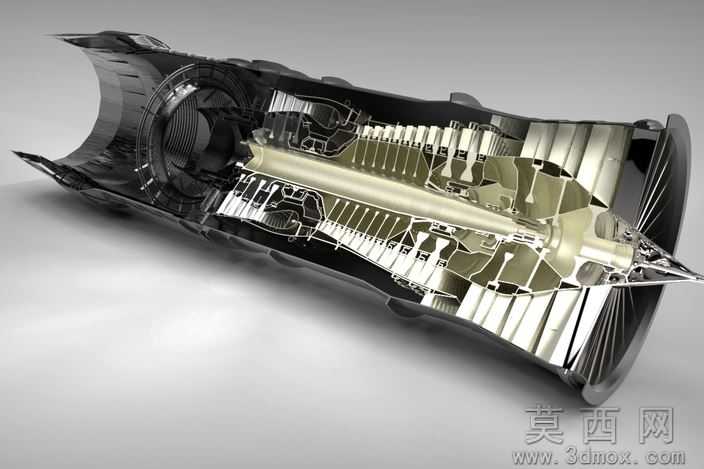

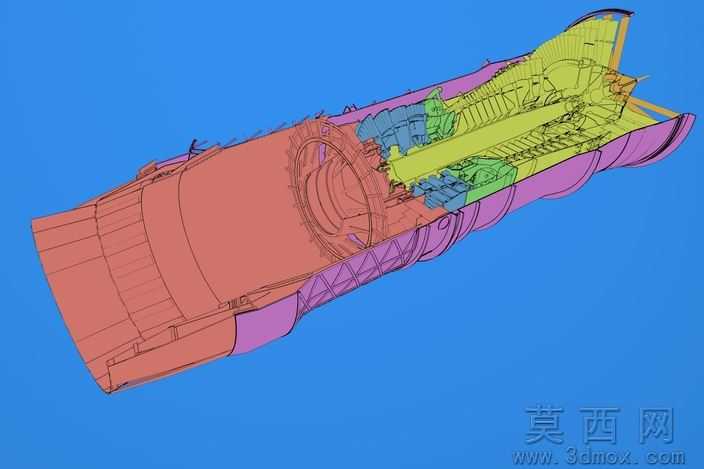

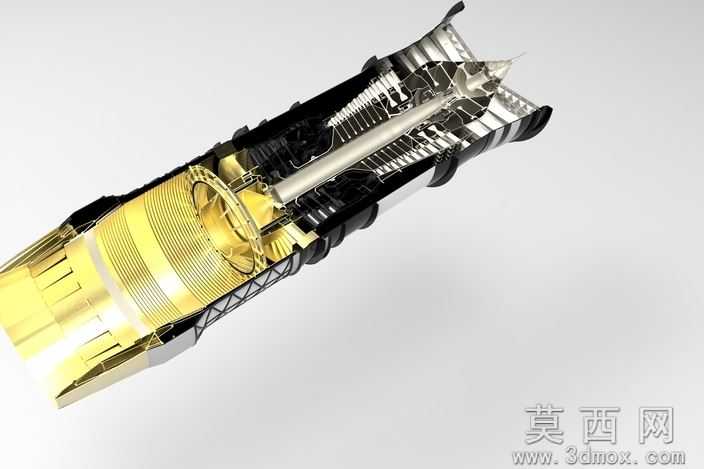

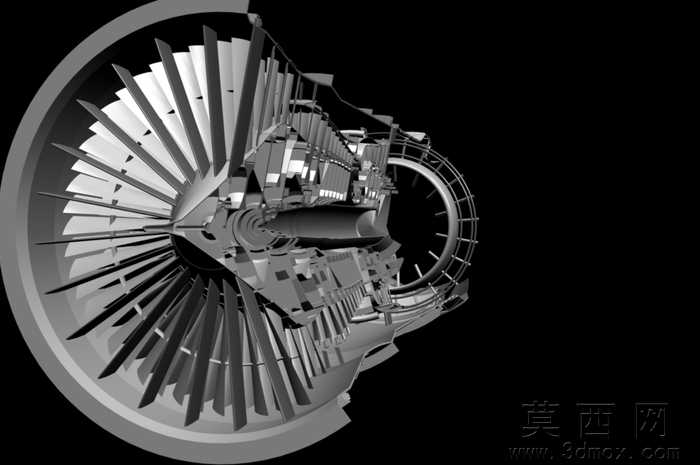

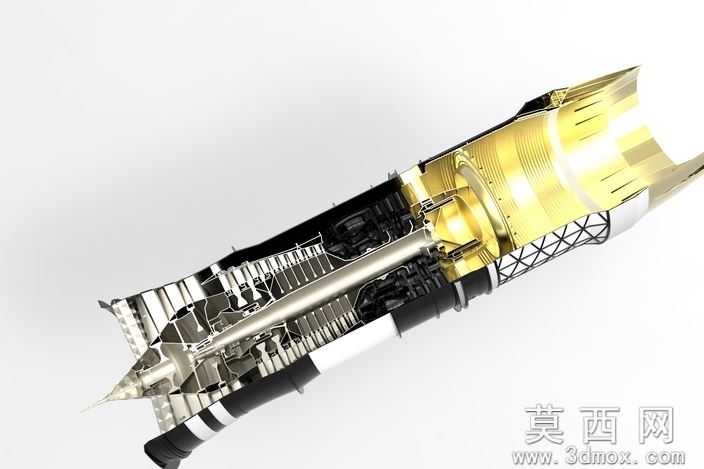

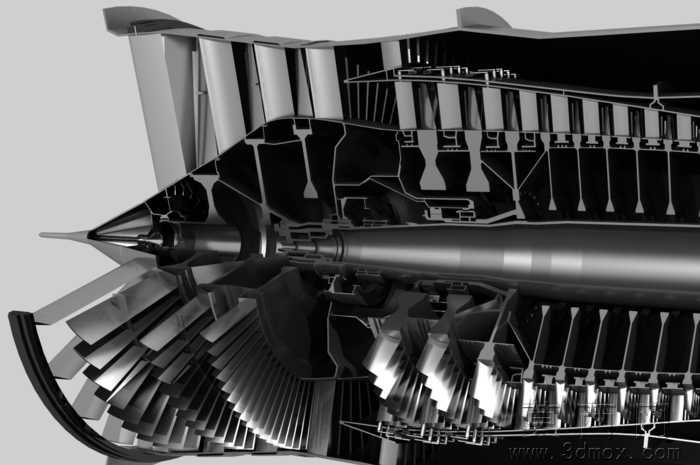

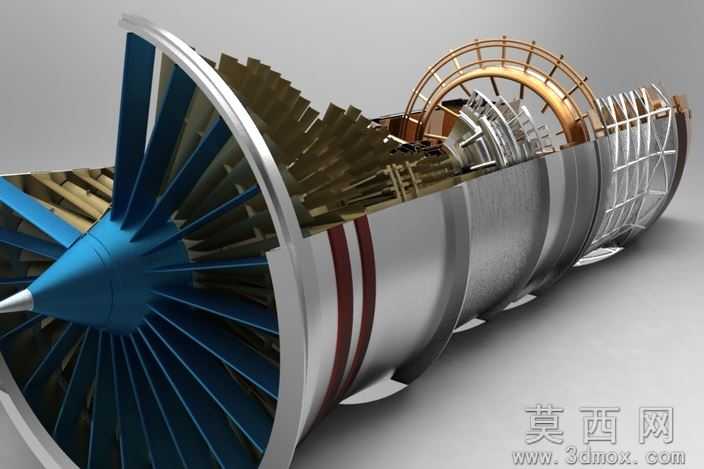

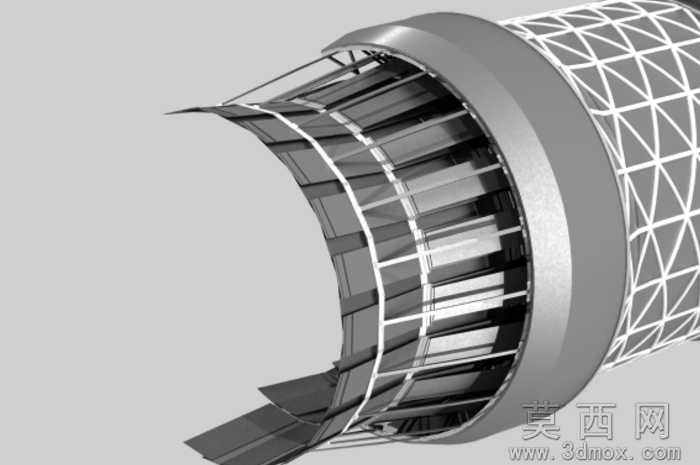

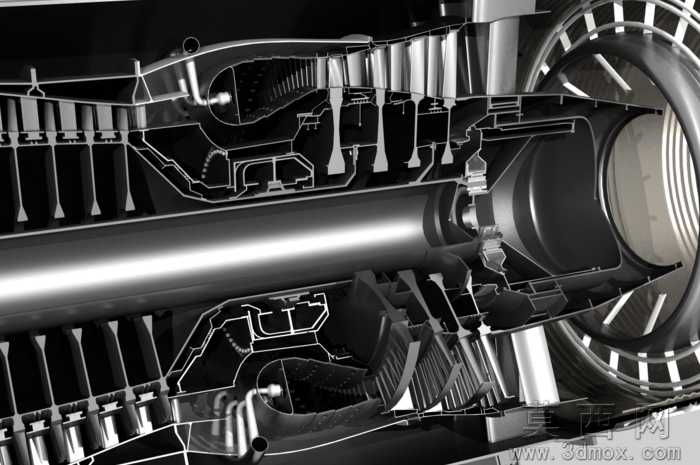

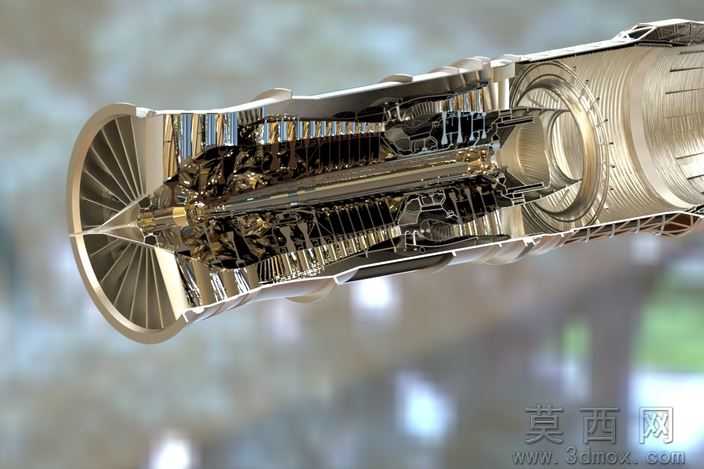

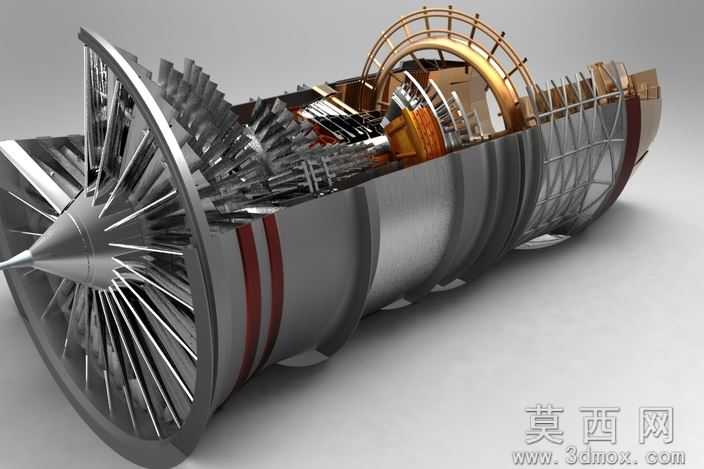

本模型为普拉特低旁路涡扇发动机三维数模，采用CATIA软件完成全参数化建模，完整还原了低旁路涡扇发动机的核心结构与气动布局特征。建模过程严格遵循航空发动机设计规范，从进气道唇口开始，依次完成风扇级、低压压气机、高压压气机、燃烧室、高压涡轮、低压涡轮、尾喷管的全流道结构搭建，每一级叶片的叶型都参考真实涡扇发动机的气动参数进行曲面拟合，保证叶身扭转角、弦长分布与实际产品一致。模型对发动机内部的承力机匣、转子支撑结构、附件传动齿轮箱、燃油管路排布都做了精细化还原，机匣的安装边、螺栓孔、冷却气孔等细节特征均完整保留，未做过度简化。渲染阶段采用金属材质组进行表现，压气机与涡轮叶片赋予高温合金材质，调整反射粗糙度模拟叶片表面的精密加工质感，机匣部分采用钛合金哑光材质，区分不同部件的材质差异，通过环境光遮蔽效果突出转子与静子之间的层级关系，整体渲染效果清晰展现发动机的内部构造。低旁路涡扇发动机作为军用战机与小型公务机的核心动力，其结构设计兼顾高推重比与高速性能，本模型在建模时重点还原了低涵道比的流道特征，外涵道尺寸狭窄，内涵道占比更高，与大涵道比民用涡扇形成明确区分，同时对涡轮端的气膜冷却孔、燃烧室的火焰筒结构做了细节刻画，可用于航空发动机结构教学、动力系统原理演示、相关装备的方案匹配参考，模型同时输出STEP、IGES通用格式，可兼容多数三维CAD软件打开编辑，方便不同使用场景下的二次修改与应用。
