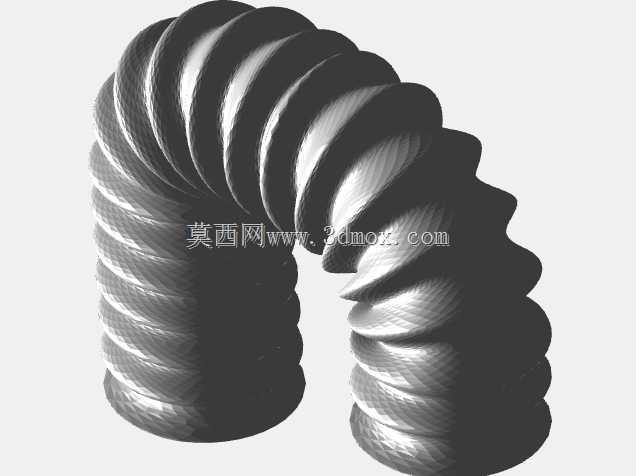

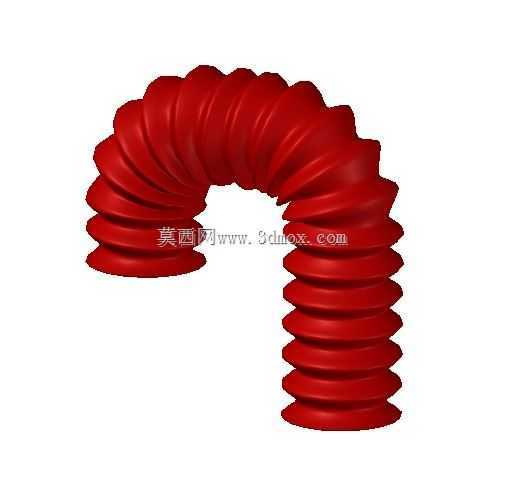

波纹结构可弯曲柔性连接软管

　　在电气柜内部布线、小型气动回路布设、设备活动走线防护场景中，这类波纹结构的柔性软管是非常常见的基础连接件，很多刚入行的结构工程师容易忽略这类小零件的选型边界，实际做设备走线布局时，软管的弯曲半径、轴向伸缩量、两端连接口径直接决定了后期布线的顺畅度，甚至会影响活动部件的行程余量。做这款软管的三维建模时，首先要明确核心的功能需求：它需要在一定角度范围内反复弯折而不出现管壁折死、内部通道截面积骤减的问题，所以整体采用连续的环形波纹结构，每一圈波纹的凸起高度、圆弧过渡半径都经过反复校核，既保证弯折时波纹段可以均匀分摊形变应力，不会出现局部应力集中导致的管壁开裂，也能避免弯折位置过度塌陷挤压内部穿过的线缆或者输送的介质。

　　从安装边界来看，这类软管的两端通常设计为等径的平直段，方便配套卡箍、快插接头做固定连接，平直段的长度需要匹配常用接头的插入深度，不能过短导致接头卡接不牢脱落，也不能过长浪费安装空间；波纹段的波距设计要兼顾柔性和轴向支撑性，波距过大的话软管弯折时容易出现局部折角，波距过小则会导致软管整体刚度过大，弯曲需要的外力过高，在小空间布线时很难调整到需要的走向。实际应用中，这类软管除了用来给电气线路做外层防护，隔绝设备运行时产生的油污、金属碎屑、少量飞溅的切削液，也可以用在低压气动回路里输送压缩空气，尤其是在设备有相对活动的部件之间，比如设备门体和柜体之间的走线、滑台移动部分的气路连接，刚性管道无法适应反复的位移形变，这种柔性波纹软管就可以在允许的弯曲半径范围内跟随部件活动，同时保持内部通路的顺畅。

　　建模过程中要注意波纹的螺旋或者环形排布的一致性，很多新手做这类模型时容易出现波纹间距不均、弯折后波纹错位的问题，实际生产中这类软管多为橡塑或者软质PVC材质一体注塑或挤出成型，波纹的均匀性直接决定了成品的弯折寿命，如果某一段波纹的壁厚偏薄，反复弯折几次就会在该位置出现开裂破损。做设备布局选型时，还要提前核算软管的最小弯曲半径，不能让软管在安装后长期处于小于最小弯曲半径的弯折状态，否则长期的形变应力会加速材料老化，缩短使用寿命；同时要预留足够的长度余量，避免设备部件运动到极限位置时软管被拉直绷紧，长期受拉会导致两端接头脱落或者管壁撕裂。

　　另外，软管的内壁要做光滑处理，穿线时不会刮破线缆的绝缘层，输送气体时也能减少风阻，避免压力损失过大；外壁的波纹结构除了提供形变能力，也能增加管体的耐磨性能，当软管和设备钣金边缘、其他零部件有轻微摩擦接触时，凸起的波纹会先承受摩擦，不会直接磨穿管壁影响内部的线缆或气路。很多工程师做三维布线时习惯直接调用标准件库的软管模型，但实际项目中经常会遇到安装空间受限、标准件弯曲半径不匹配的问题，这时候就需要根据实际的安装路径调整波纹参数、两端平直段长度，甚至调整局部的波纹硬度分布，在弯折频繁的位置用更软的波纹结构，在需要固定支撑的位置增加平直段长度，让软管在实际装配时完全适配设备的布局空间，不会出现和其他部件干涉、弯折角度不符合要求的问题。
