6.3x0.8规格母端电缆接线冷压端子

　　在低压电气布线、家电内部线束连接、小型电源模块配线、工控设备二次回路接线这类场景里，这类插簧式冷压端子是用量极大的基础连接件，很多刚入行的结构工程师做线束选型时，容易只关注载流参数忽略端子与线径、公端插片的匹配度，导致后期出现接插松动、接触电阻过大发热甚至线束脱落的问题。这个端子适配2.5平方毫米的多股铜芯电缆，适配的公端插片厚度为0.8mm、宽度6.3mm，是行业内通用的6.3系列插簧规格，日常选型时要注意，端子的压线端分为线芯压接区和绝缘皮压接区两个部分，线芯压接区的内尺寸刚好匹配2.5平方线剥除绝缘层后的铜芯外径，压接后要保证所有铜丝都被包裹在压接翼内，不能有散丝外露，否则容易引发相邻线路短路；绝缘皮压接区要压在电缆的外绝缘层上，作用是承接线束拉扯时的外力，避免线芯直接承受拉力导致断裂。

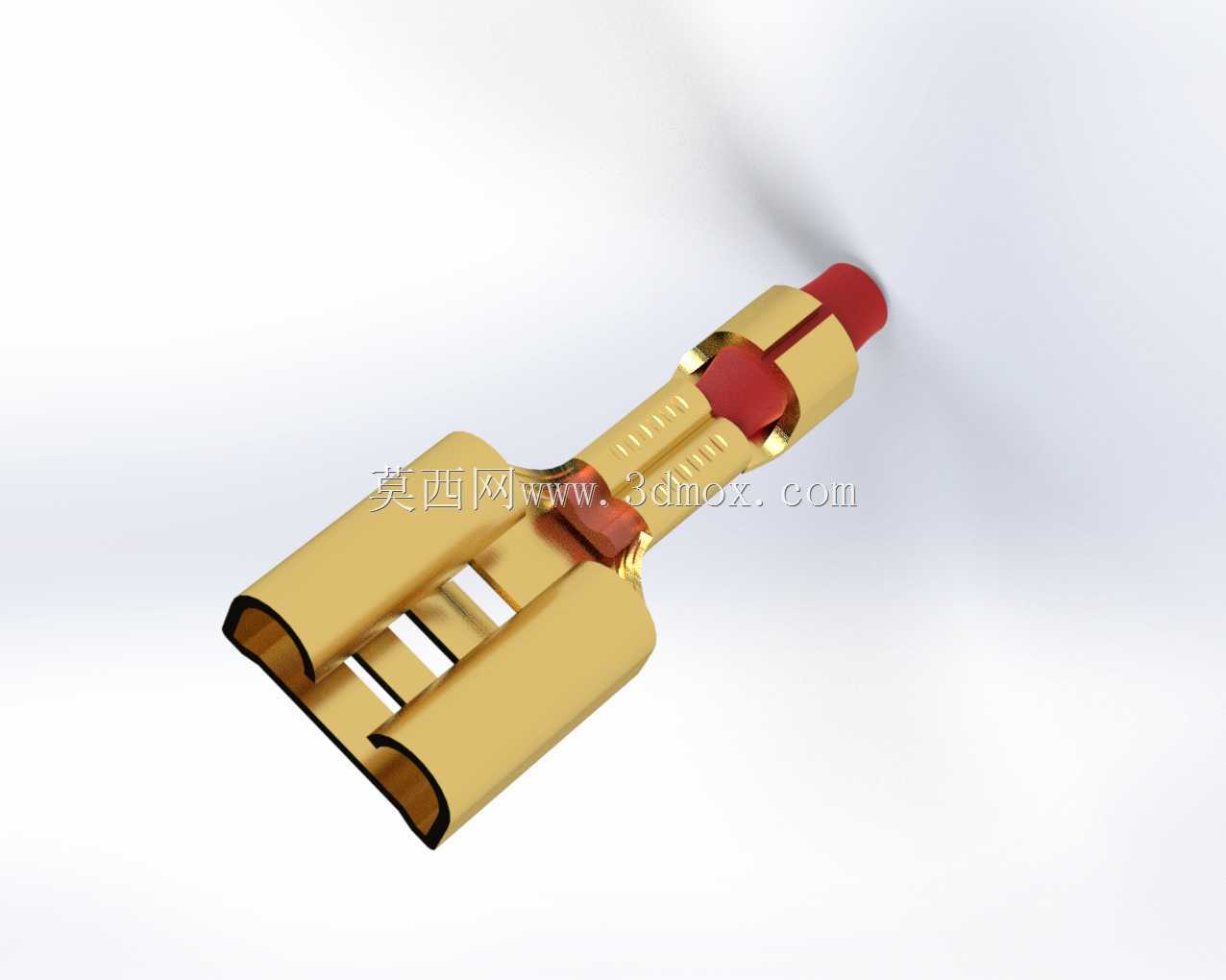

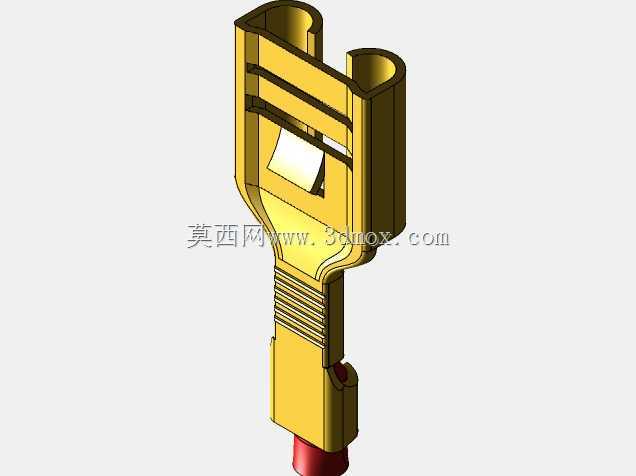

　　从结构设计上看，这个端子采用高弹性黄铜作为基材，表面做镀锡处理，一方面降低接触电阻提升导电性能，另一方面提升抗氧化能力，避免长期使用后接触面氧化导致接触不良；端子头部的收口结构做了导向倒角，插合时能顺利导入公端插片，不会出现插偏顶弯插片的问题，插合后内部的弹性卡点会卡在公端插片的定位孔内，提供足够的保持力，满足常规振动工况下的连接可靠性，不会因为设备运行的轻微震动出现松脱。端子中部的压接区分级设计，线芯压接区的压翼长度更长，保证压接后铜芯与端子的接触面积足够，降低接触压降，绝缘压接区的压翼做了圆弧翻边处理，压接后不会割破电缆的绝缘层，避免绝缘破损引发的漏电风险。

　　端子尾部的红色绝缘护套采用软质PVC材质，套在端子的压接区域外侧，一方面起到绝缘防护作用，避免相邻端子之间意外接触短路，另一方面也能在压接作业时保护操作人员，同时提升线束整体的规整度；护套和端子本体之间采用过盈配合，压接后护套不会从端子上脱落，能耐受常规布线时的拉扯力。实际安装使用时，要注意压接模具的匹配，2.5平方线对应的压接模腔要选对应规格，压接力度要调整合适，压接过紧会压断铜丝降低有效导电面积，压接过松会导致接触电阻过大，正常压接完成后，端子和导线之间能承受不低于50N的轴向拉力不会松脱。在做三维布线设计时，这个端子的安装边界要预留足够的空间，端子本体总长度在插合状态下要预留至少15mm的轴向操作空间，方便插合和拔出作业，径向方向要和相邻的其他导电部件保持至少3mm的电气间隙，满足低压设备的安规要求；如果是在密闭的接线盒内使用，还要考虑端子的发热余量，2.5平方线搭配这个端子的额定载流在15A左右，布线时不要超负载使用，避免长期过热导致绝缘护套老化失效。

　　很多工程师在做线束建模时，容易忽略端子压接后的外形变形，直接用未压接的端子模型装配，会导致后期实际装配时出现和周边结构干涉的问题，这个模型还原了端子压接区的结构特征，建模时可以根据实际压接后的形变调整压接区的外形尺寸，让布线模型和实际生产状态一致，减少生产阶段的装配问题。另外在做选型替代时，要注意不同厂家生产的同规格端子，弹性卡点的位置、压翼的长度可能存在细微差异，如果是替换现有设备上的旧端子，要保证插合后的保持力和原端子一致，不能只看外形尺寸匹配就直接替换，避免后期出现接触不良的故障。这类端子虽然是很小的基础零部件，但在整个电气回路里的作用至关重要，很多电气故障都是因为接线端子选型不当、压接不合格导致的，所以在设计选型阶段就要把端子的参数、匹配的线径、适配的插片规格都确认清楚，不能因为零件小就忽略相关的设计校验。
