农用对置式圆盘耙整地作业机械结构

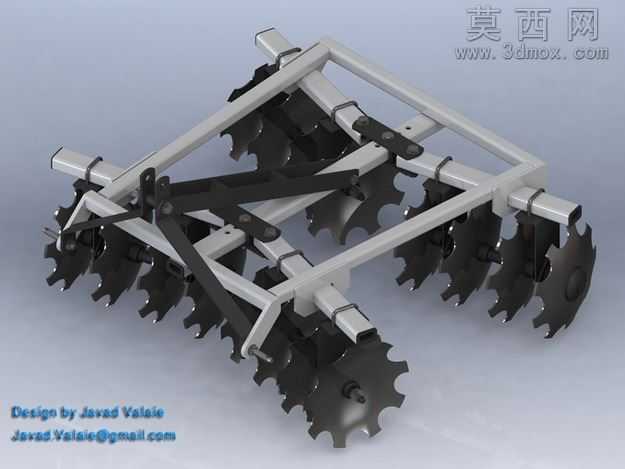

本作品为农用圆盘耙的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循农机设计的实际尺寸规范，对耙组、机架、悬挂连接机构等核心部件进行了1:1比例的结构还原。模型渲染阶段采用哑光金属材质模拟机架的方钢结构，表面做了轻微的氧化质感处理，还原农机设备长期户外作业的材质特性；耙片部分采用高硬度合金钢材质表现，边缘做了淬火后的深色金属质感处理，同时对耙片的缺口刃口做了精细的倒角建模，还原真实圆盘耙片的切削结构。整体机架采用矩形钢管焊接式框架结构，建模时完整还原了各管梁之间的焊接连接位、加强筋布置结构，前后两排耙组采用对称对置式排布，每片耙片通过独立的轴承座与耙轴连接，建模时清晰呈现了耙片间距、偏角调节机构的连接关系，悬挂部分的三角连接架、牵引铰接点的尺寸完全匹配农用拖拉机的后悬挂标准，可直接用于后续的虚拟装配验证与作业仿真。设计过程中充分考虑了圆盘耙的实际作业逻辑，前后耙组的偏角设置可保证作业时土壤被充分切削、抛翻，避免漏耙问题，机架的横梁排布预留了足够的配重安装位，可根据不同土壤硬度调整作业配重，耙片的缺口造型设计可有效降低粘重土壤的作业阻力，减少杂草缠绕的问题。模型整体装配关系完整，无干涉错面问题，各部件的连接约束符合实际机械装配逻辑，既可以作为农机设计的参考案例，也可用于农业机械相关的教学演示、作业原理动画制作等场景，完整呈现了传统耕整农机的结构设计特点与工程化建模思路。
