农用滚筒式剥皮加工设备三维结构

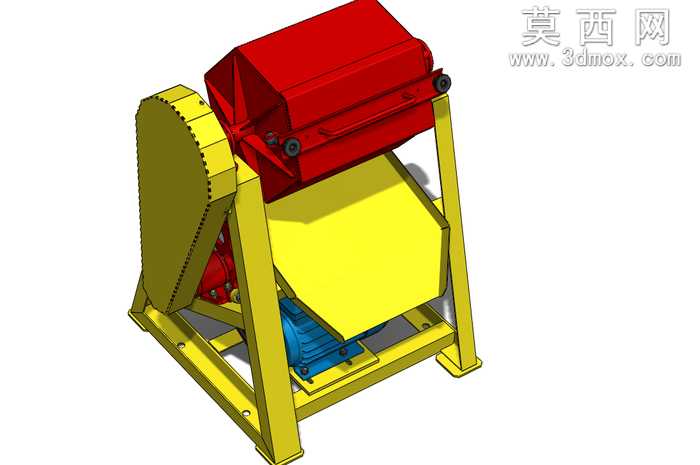

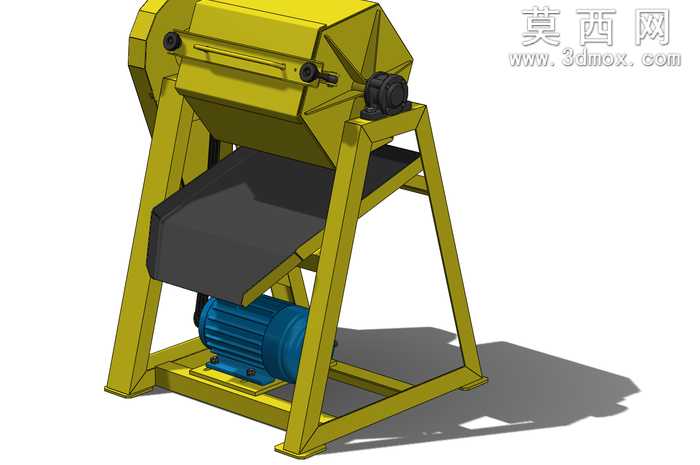

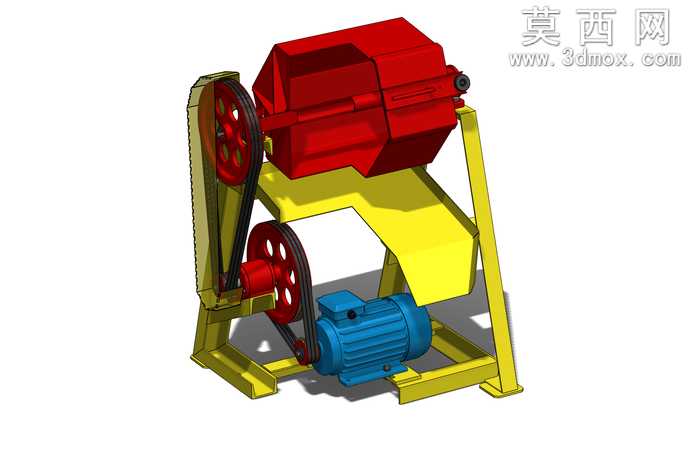

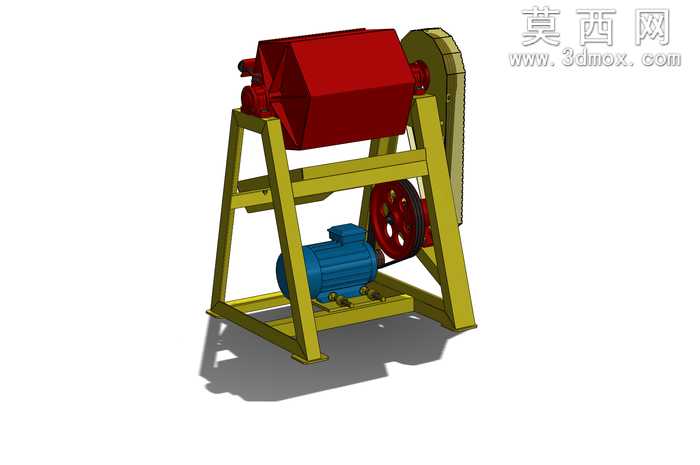

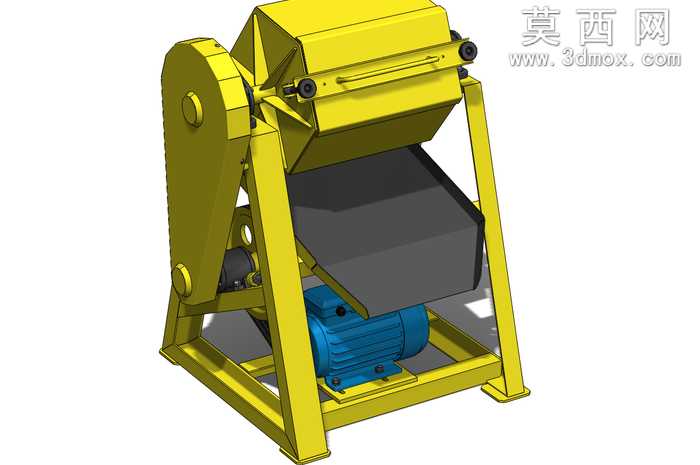

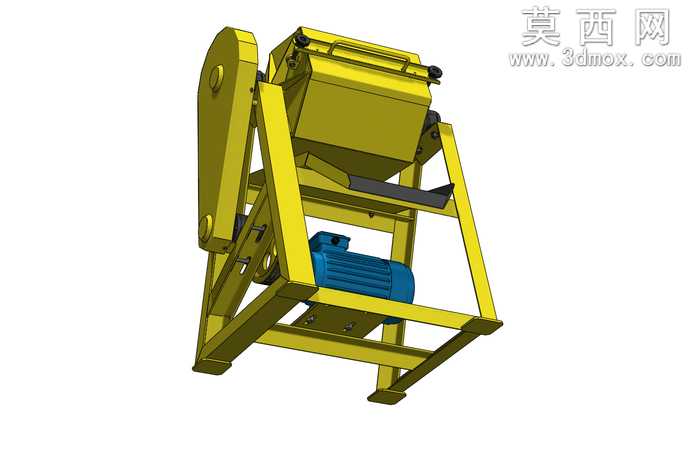

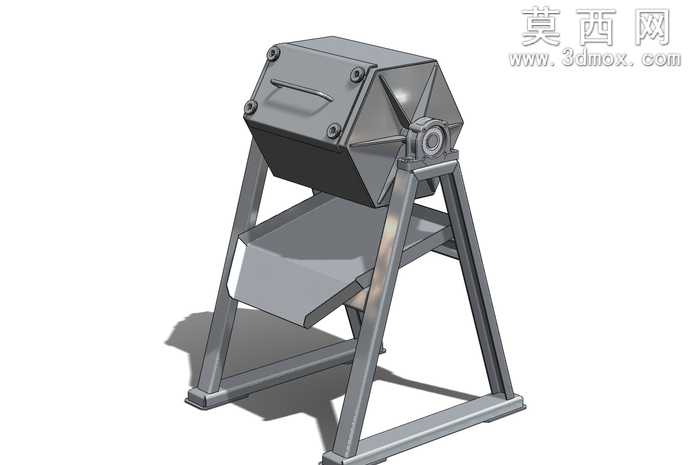

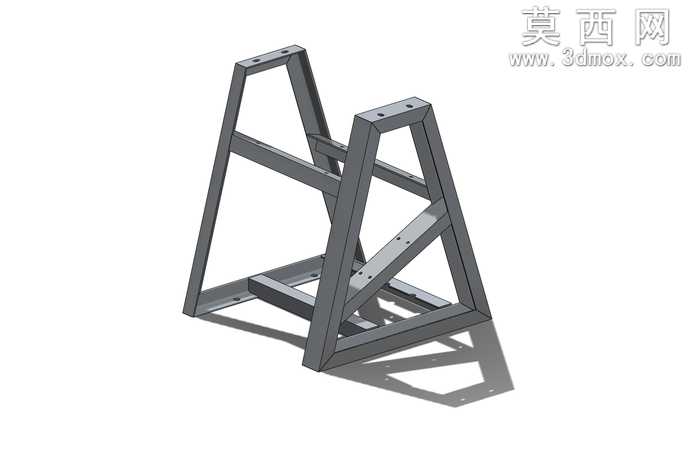

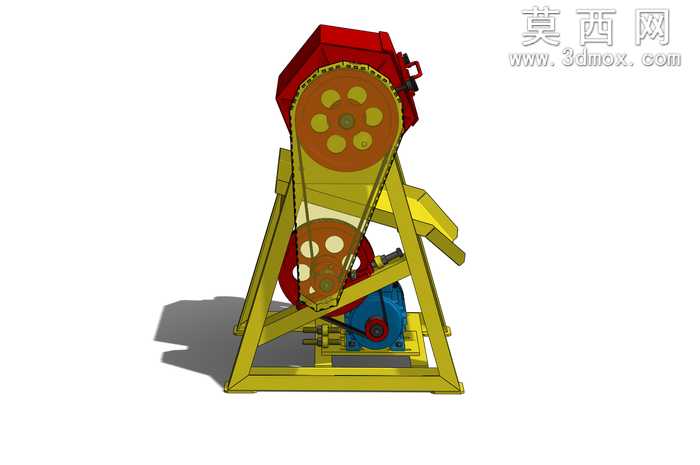

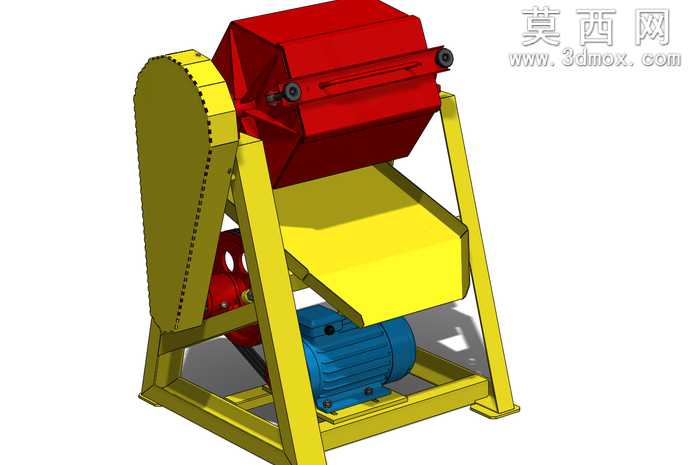

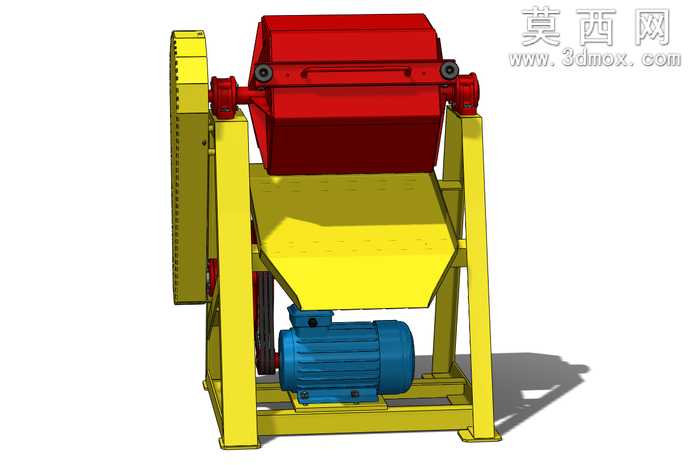

本作品为滚筒式表面处理剥皮设备的三维建模成果，建模过程严格遵循机械设计规范，先通过草图绘制确定整体布局比例，再逐步完成各零部件的特征建模与整体装配。模型整体采用框架式支撑结构，底部为方钢焊接成型的梯形机架，通过合理的斜向支撑筋设计提升整体结构稳定性，可有效抵消滚筒运转时产生的偏转动载荷，避免设备运行过程中出现晃动移位问题。机架上方安装多边形卧式滚筒主体，滚筒端盖设置可开合的进料卸料结构，搭配锁紧卡扣保证作业过程中的密闭性，防止加工物料甩出；滚筒一侧配套传动连接结构，与下方安装的驱动电机通过带传动结构实现动力传递，电机通过安装座固定在机架底部平台，配套设置张紧调节结构可调整传动带松紧度，保障动力传输的稳定性。滚筒下方设置倾斜导料槽，可在加工完成后引导处理后的物料顺利导出，提升作业出料的顺畅度。材质渲染阶段，对机架与滚筒主体采用工业黄漆金属材质，还原农用加工设备的常规涂装质感，驱动电机采用蓝灰色铸铁材质表现电机壳体的厚重金属质感，导料槽采用黑色耐磨橡胶材质模拟防滑耐磨的接触面特性，各转动连接部位采用发黑处理的金属材质表现紧固件与传动件的外观特征，渲染过程中添加真实地面投影效果，还原设备放置在车间地面的真实光影状态，清晰呈现各部件的装配关系与空间位置。设计过程中充分考虑农用加工场景的使用需求，整体结构紧凑占地空间小，传动结构简单可靠便于日常维护保养，机架底部预留安装固定孔位，可通过膨胀螺栓将设备固定在加工场地地面，进一步提升运行稳定性；滚筒内部可根据加工需求配置不同的研磨介质，既可以完成农产品的外皮剥离作业，也可用于小型金属工件的去毛刺、滚光打磨加工，具备一机多用的适配性，各部件的连接位置均预留合理的装配间隙，符合实际机械加工的公差要求，可直接用于生产参考、结构演示以及相关作业场景的模拟验证。
