四导体柱式安装导电滑环结构设计

　　在需要持续旋转同时传输功率电信号、控制信号的机电设备中，导电滑环是解决绕线干涉、实现360度无限制旋转供电与信号传输的核心部件，这款四导体滑环的设计，主要面向小功率旋转供电场景，常见应用包括小型转台、自动化旋转工位、包装机械的旋转执行端、小型风电演示装置、医疗旋转检测设备以及需要旋转供电的智能展示台等场景，这类场景往往不需要大电流传输，但对旋转过程中的接触可靠性、安装空间紧凑性有明确要求。

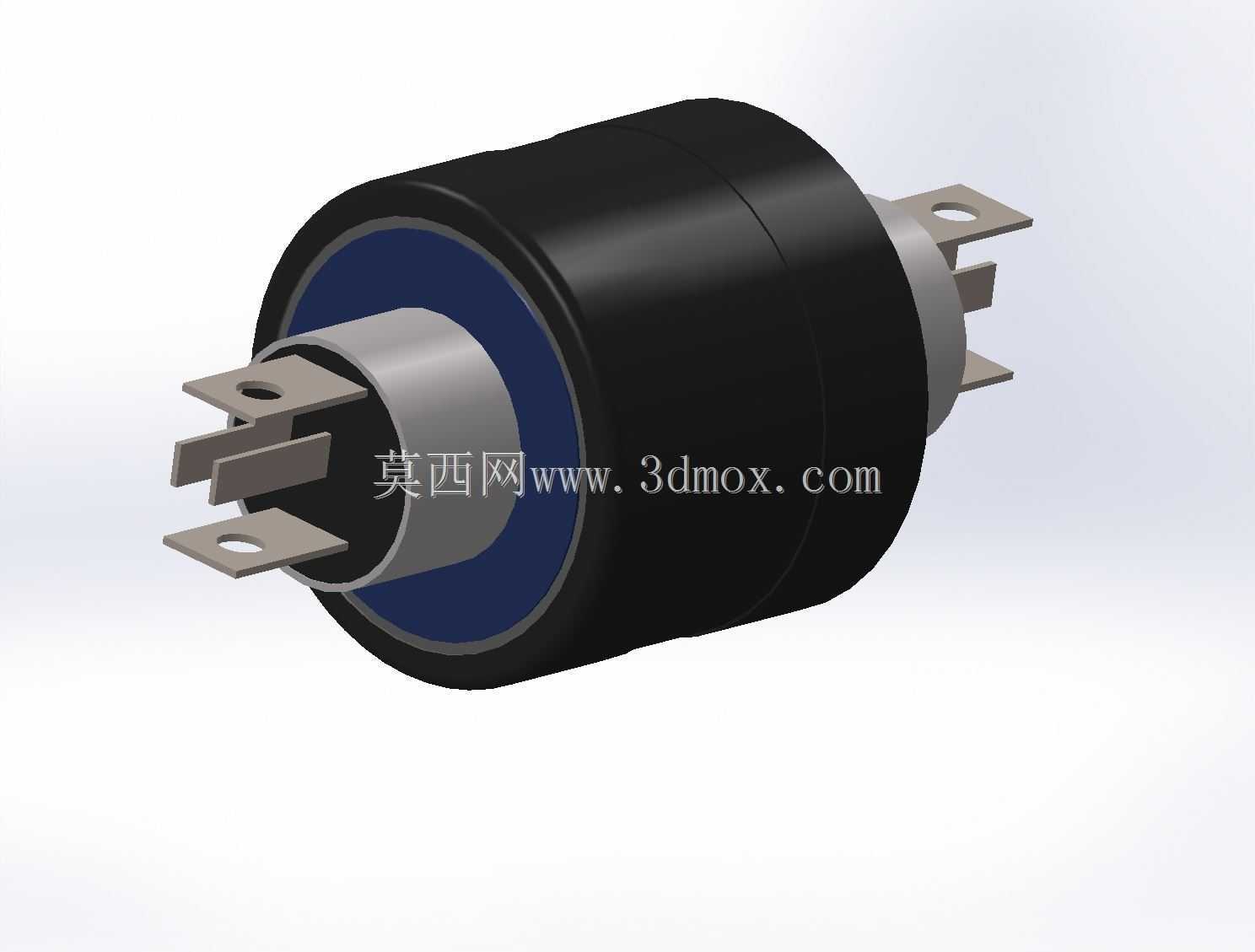

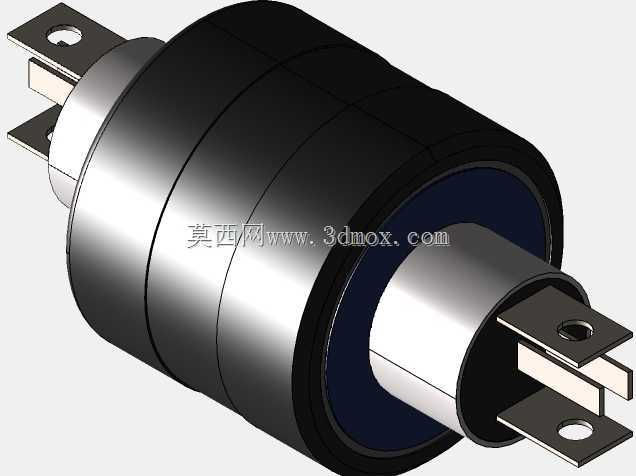

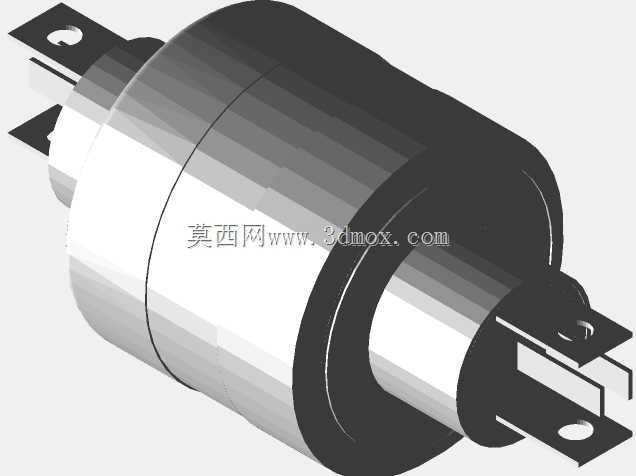

　　从结构设计来看，这款滑环采用两端出插片的柱式结构，中间主体为绝缘封装壳体，壳体内部集成了四道独立的导电环道与对应的接触刷丝组件，两端的金属插片分别对应定子侧与转子侧的接线端，插片上预留的标准安装孔可以直接通过螺丝压接导线，不需要额外焊接接线端子，能有效降低现场接线的工艺难度，也避免了虚焊导致的接触不良问题。设计过程中优先考虑了安装边界的适配性，整体柱式结构的外径控制在小尺寸区间，轴向长度也做了紧凑化处理，两端的插片采用对称式扁平布局，安装时既可以通过壳体外圆做径向定位，也可以利用插片上的孔位做周向防转固定，不需要额外设计复杂的安装支架，能直接嵌入设备的旋转轴中心孔内，或者通过支架固定在旋转机构的旁侧，适配不同设备的安装空间限制。功能特性上，四道独立的导电回路可以同时传输两路动力电与两路控制信号，各回路之间做了绝缘隔离处理，避免不同回路之间的信号串扰，内部的接触组件采用弹性抵接设计，在连续旋转过程中能保持稳定的接触压力，不会因为转速波动或者轻微的安装同轴度误差出现接触瞬断的问题，外层的绝缘封装壳体既可以保护内部的导电环与刷丝结构不受粉尘、潮气的侵蚀，也能避免外部金属构件意外接触导电部分造成短路风险。

　　在实际选型适配时，需要注意这款滑环的额定电流匹配小功率负载，不适合大电流传输场景，安装时要保证定子与转子部分的同轴度偏差控制在允许范围内，避免旋转过程中出现额外的偏磨，缩短滑环的使用寿命；接线时要按照回路标识对应接线，避免不同回路接错导致设备控制异常，同时接线端的导线要预留足够的旋转余量，避免旋转过程中导线被拉扯断裂。不同于大电流集电环的厚重结构，这款四导体滑环的轻量化设计更适合对重量、空间有严格限制的小型旋转设备，结构上没有多余的冗余部件，所有结构尺寸都围绕功能需求做了优化，壳体的绝缘材料选用耐磨、耐温的工程材质，既能满足长期旋转的耐磨需求，也能在设备正常运行的温度范围内保持结构稳定性，不会因为长期运行发热出现绝缘性能下降的问题。

　　两端的插片采用导电性能优异的铜基材质做镀覆处理，既降低了接触电阻，也提升了抗氧化能力，保证长期使用过程中接线端的接触可靠性，不需要频繁做接线维护。在三维建模过程中，各部件的配合公差做了合理预留，壳体与内部环道的配合采用过盈定位，避免旋转过程中内部环道出现移位，刷丝组件的安装位置做了精准定位，保证每道环道对应的刷丝都能准确抵接在导电环的中心接触区域，避免出现偏磨或者接触不到位的问题，整体装配逻辑简单，各部件没有复杂的倒扣或者特殊装配要求，适合做结构拆解演示或者二次改型设计，对于需要定制不同回路数滑环的设计人员来说，这款基础结构可以作为参考模板，通过调整环道数量、壳体长度、插片形式快速衍生出适配不同需求的滑环产品。
