GoolRC F540 3000KV无刷直流电机结构设计

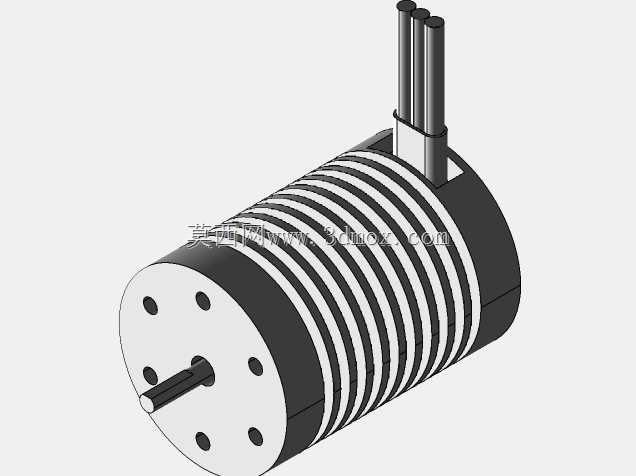

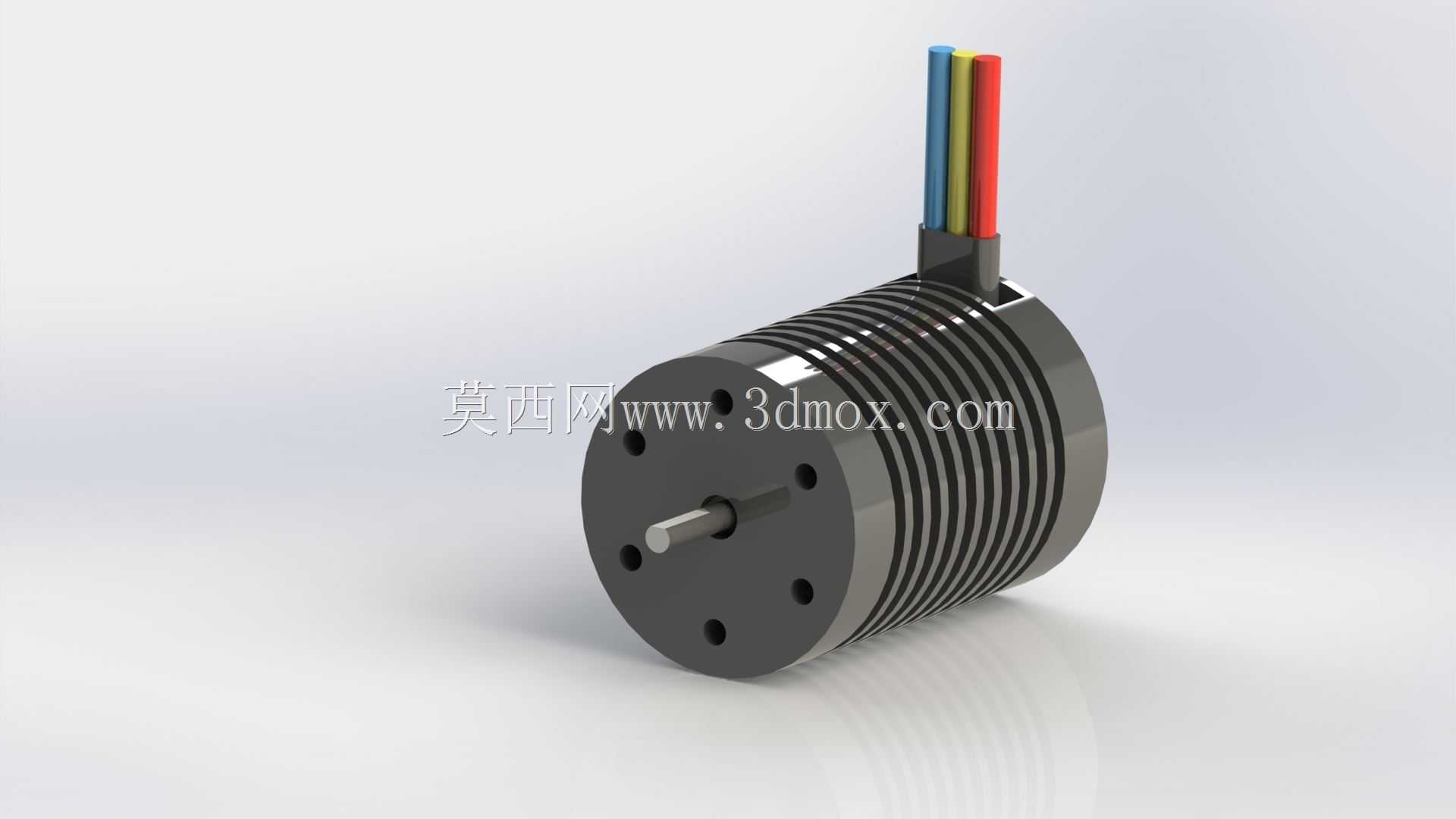

　　这款无刷直流电机的三维结构还原，完全围绕航模动力场景的实际使用需求搭建，在做结构拆解建模时，首先要考虑的就是航模装机时的安装边界约束——这类3000KV规格的外转子无刷电机，大多适配1/10比例遥控车、固定翼航模或者小型多旋翼飞行器，安装位的孔位分布、轴伸长度、机身外径都必须严格匹配主流航模机架的安装标准，不能出现装机干涉的问题。从结构设计逻辑来看，电机外壳采用带密集散热鳍片的一体化金属壳体，鳍片的排布方向顺着电机旋转时的气流走向设计，在电机高转速运转时，能够借助转动带来的气流快速带走定子绕组产生的热量，避免持续大油门输出时出现绕组过热退磁的问题，建模时特意还原了每一片鳍片的厚度与间距，保证散热结构的仿真度与实际结构一致。

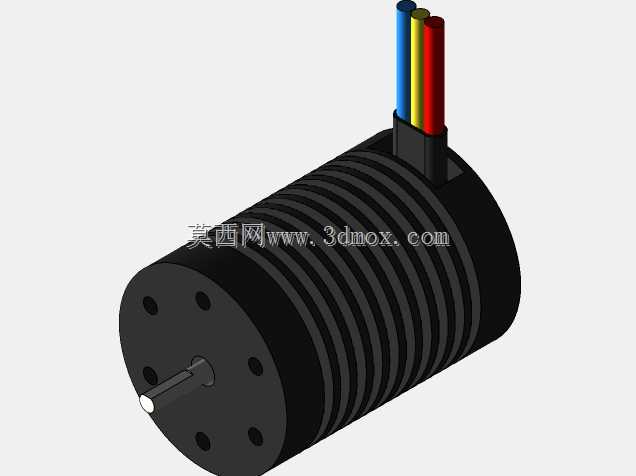

　　输出轴采用台阶式设计，轴端的扁位结构是为了配合传动齿轮或者螺旋桨的锁紧结构，避免动力输出时出现轴与连接件打滑的情况，轴伸长度的设定刚好覆盖常用桨夹、电机齿的安装深度，不会因为轴过长导致装机后突出量过大，也不会因为轴过短无法锁紧传动件。尾部引出的三根动力线采用不同颜色做相序区分，分别对应三相绕组的三个接线端，线皮的出线位置做了防拉扯的结构过渡，避免装机后走线弯折导致线芯断裂，建模时还原了出线口的护套结构，这个细节在实际使用中直接影响电机的接线可靠性，很多新手装机时容易忽略出线位的应力释放，导致飞行动作中扯断引线。

　　定子部分的叠片结构、绕组排布的空间预留都在模型中做了对应体现，转子磁钢的安装位与定子之间的气隙控制在合理范围，这个气隙尺寸直接影响电机的运转效率与扭矩输出特性，建模时没有随意放大或缩小气隙间距，完全参照同规格量产电机的实际装配公差设定。端盖的安装孔采用均匀圆周分布，四个安装孔的位置度公差在建模时做了约束，保证装配时端盖与壳体的同轴度，避免出现转子扫膛的问题。在实际选型使用中，这类KV值的无刷电机适配2-3S锂电池供电，能够输出足够的转速带动对应尺寸的螺旋桨或者传动轮，外壳的散热结构在连续满油门运转时，能够把壳体温度控制在磁钢耐温阈值以内，延长电机的使用寿命。

　　建模过程中特意区分了各个零部件的装配关系，壳体、端盖、定子、转子、输出轴、引线都是独立的可拆分结构，方便后续做装配仿真、干涉检查，也能直接用于生成工程图纸指导加工或者做选型参考。对于航模设备改装、小型动力装置设计的从业者来说，这个模型可以直接套用在整机装配的虚拟验证环节，提前确认电机安装位与周边结构的间隙，比如遥控车上的电机座与传动齿轮的啮合间隙、航模上机臂与电机线的走线空间，都能通过导入这个三维模型提前做校验，减少实际装机时的反复调整工作量。电机的整体外形尺寸控制在同级别产品的常规范围内，外径与长度的比例兼顾了扭矩输出与重量控制，不会因为机身过长导致整机重心偏移，也不会因为体积过小导致散热面积不足。外壳表面的阳极氧化层质感在模型渲染中做了对应体现，实际产品中这层氧化层不仅能提升外壳的耐磨度，也能辅助提升散热效率。输出轴的材质对应高强度合金钢，建模时轴的台阶过渡处做了圆角处理，避免应力集中导致轴在高负载下断裂，这个细节是很多入门建模者容易忽略的，实际使用中电机急加速急减速时，轴的台阶位置是应力集中点，没有圆角过渡很容易出现断轴故障。
