铝挤型电子项目防护外壳结构

　　这款铝制挤出壳体，是面向小功率电源变换类电子装置开发的安装防护结构，日常在工业控制板卡封装、小型信号调理模块、桌面级电源适配单元、嵌入式开发项目样机防护场景中大量使用，相比传统塑料壳体，铝挤材质本身自带的散热属性，能在不额外加装散热片的前提下，带走板卡上功率器件工作产生的热量，降低器件因积热出现的参数漂移风险。

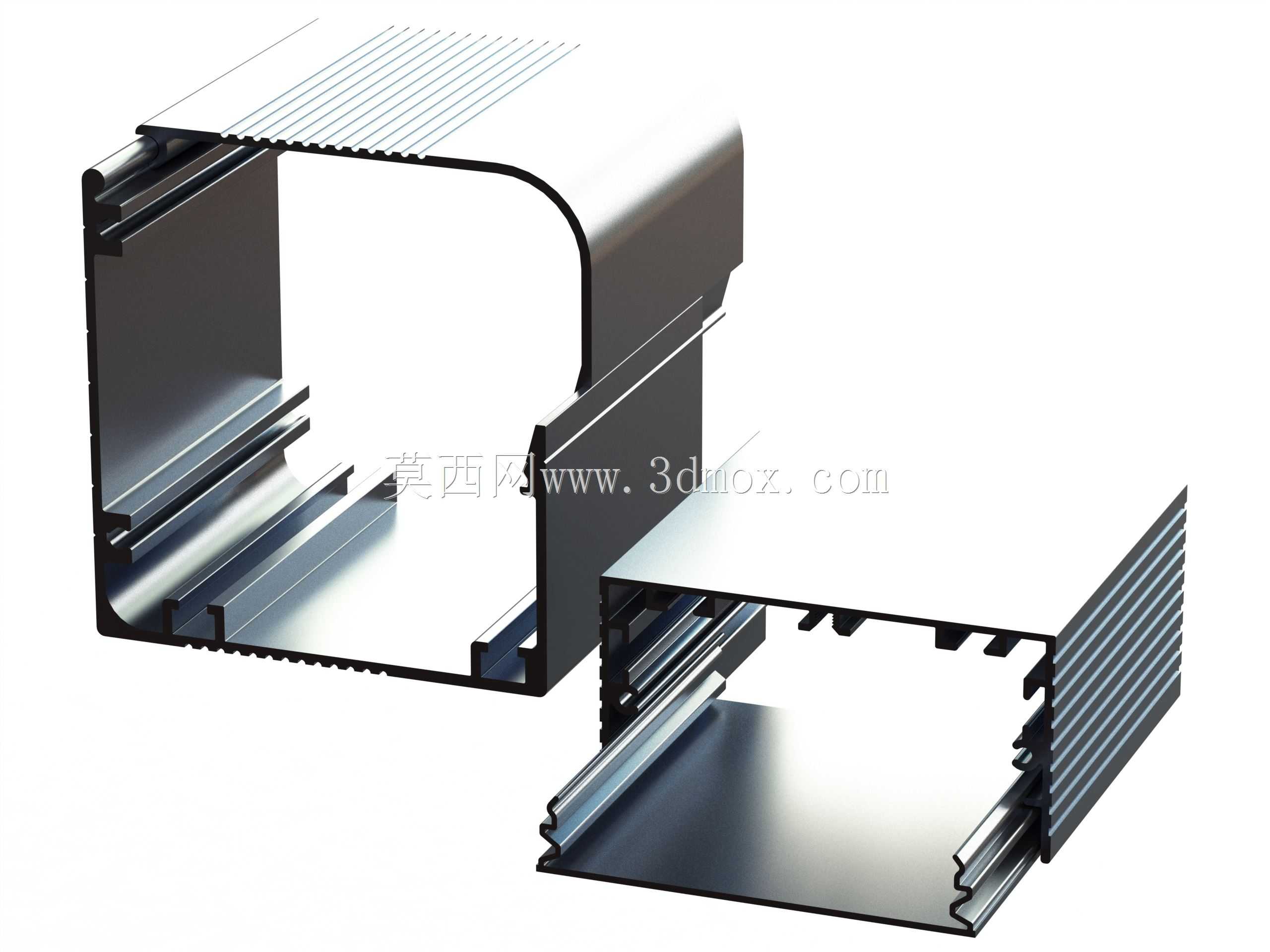

　　从结构设计逻辑来看，壳体采用分体拼接的铝挤成型方案，主体为带圆角的多边形截面型材，型材本体直接挤出成型出多道平行的内卡槽，这些卡槽不需要额外加装铜柱或者导轨，就能直接卡装PCB板，不同高度的卡槽可以适配不同安装位置的板卡，比如上层可以放信号处理板，下层可以放电源功率板，板卡之间通过卡槽的间距自然形成空气对流间隙，避免板间电磁干扰的同时也预留了散热空间。壳体的侧边挤出有密集的平行散热齿，齿的高度和间距经过匹配，在常规桌面安装的自然对流环境下，能满足15W以内功率器件的散热需求，不需要额外增加主动散热部件，降低整体装置的运行噪音和故障率。

　　尺寸边界上，这款壳体的宽度有100mm和110mm两种适配规格，深度同样覆盖100mm到100mm的常用板卡尺寸，高度方向有50mm和113mm两档可选，能覆盖绝大多数小型电子项目的板卡安装需求，多边形的截面设计在边角位置做了圆弧过渡，既避免了直角铝型材容易出现的锐边割手问题，也能在多台设备并排安装时减少边角磕碰造成的壳体变形。壳体的端盖可以通过型材端部的预装卡槽直接滑入，不需要在型材上额外打孔攻丝，端盖和型材配合的位置预留了密封胶条的安装槽，在有轻度防尘防溅需求的场景下，可以加装胶条提升防护等级，满足车间现场、户外临时测试点位的使用要求。

　　实际选型使用时，需要注意板卡上最高器件的高度不能超过壳体内腔的净空尺寸，功率器件如果发热量较大，可以直接通过导热硅胶垫将器件贴合在壳体内壁上，利用铝壳体本身作为大面积散热片，进一步提升散热效率。壳体的外表面是铝挤原生的氧化层，不需要额外做表面处理就有不错的耐锈蚀能力，如果有设备外观统一的需求，也可以在挤出后做阳极氧化上色，匹配不同设备的外观配色要求。相比钣金折弯的壳体，铝挤成型的壳体一致性更好，批量生产时的尺寸公差更容易控制，装配时不需要做边角的打磨修整，能大幅提升小批量电子装置的装配效率，卡槽的位置精度可以控制在0.1mm以内，板卡卡装后不会出现松动移位的问题，在有轻度振动的设备安装场景下，也能保证板卡连接的可靠性。

　　在结构细节上，壳体的拼接位置做了错位止口设计，上下壳体拼合后不会出现错位缝隙，既可以避免灰尘从拼接缝隙进入壳体内部，也能提升壳体整体的结构强度，拼合后的壳体抗扭刚度比同厚度的钣金壳体高40%左右，日常搬运、安装过程中不容易出现变形，保护内部的电子元器件不受外力损坏。壳体的底部预留了通用的安装孔位，可以直接固定在设备机架、安装导轨或者工作台面上，不需要额外制作安装支架，适配工业现场常见的安装方式。
