探测器配套单轨吊承载轮组结构设计

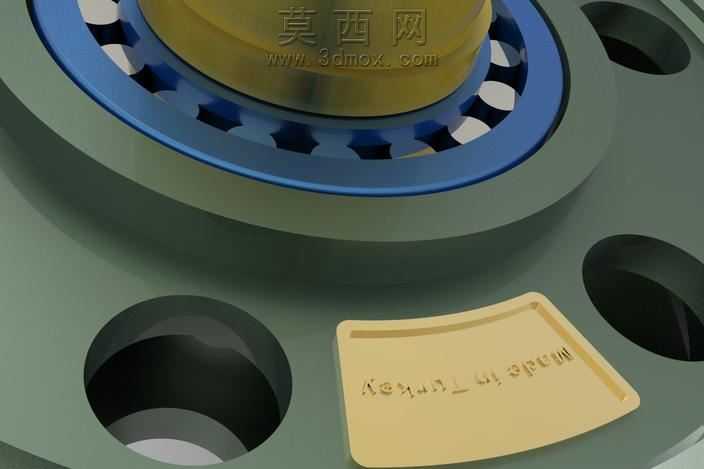

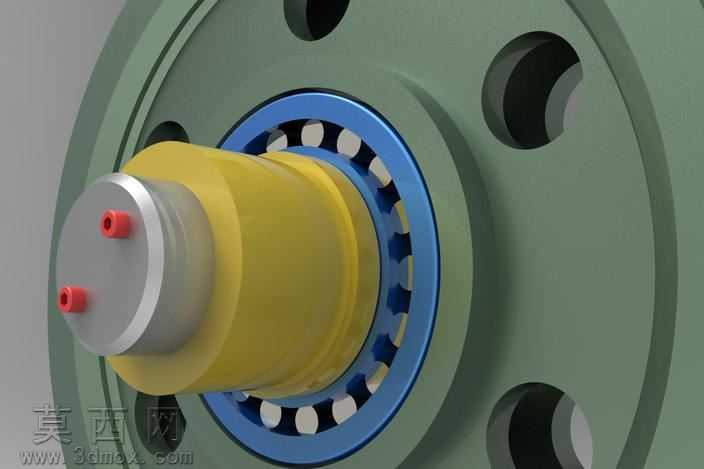

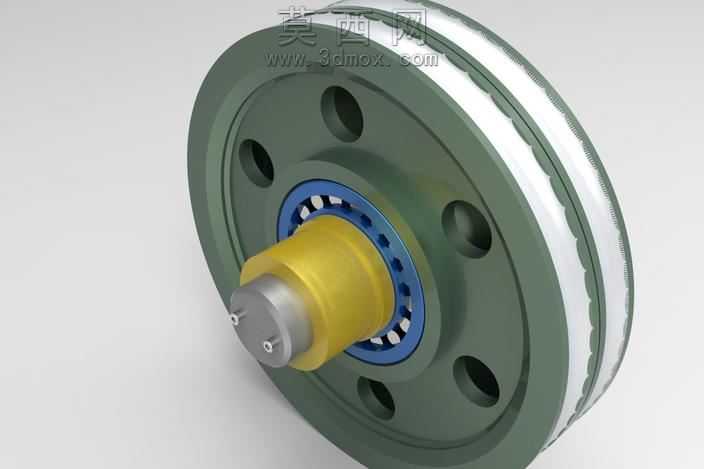

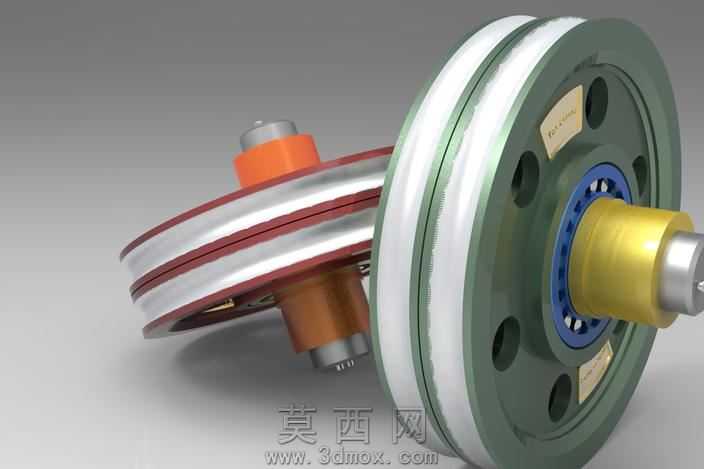

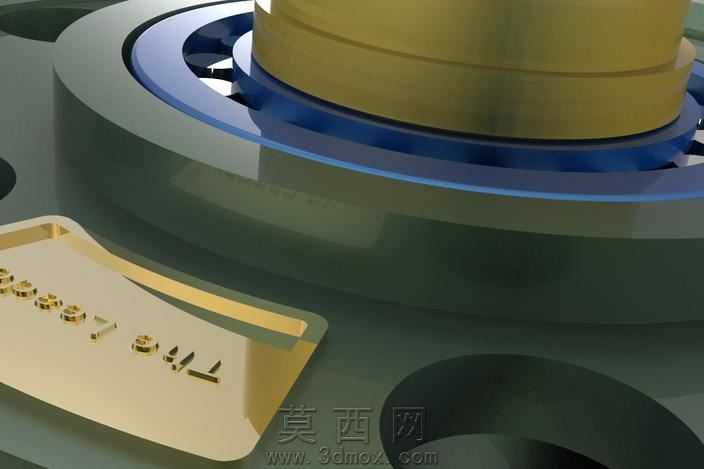

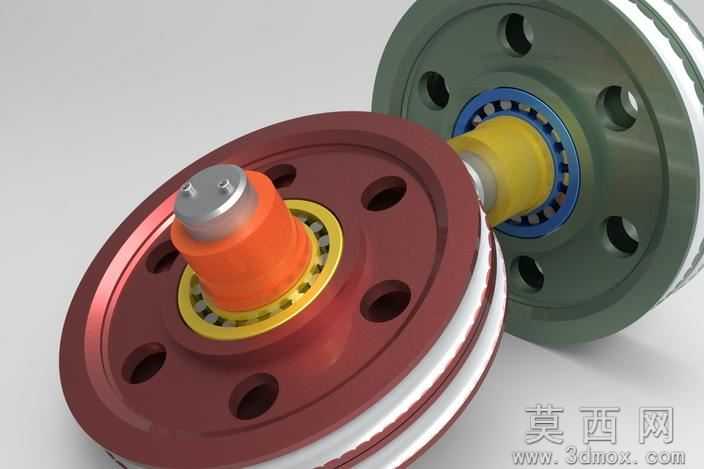

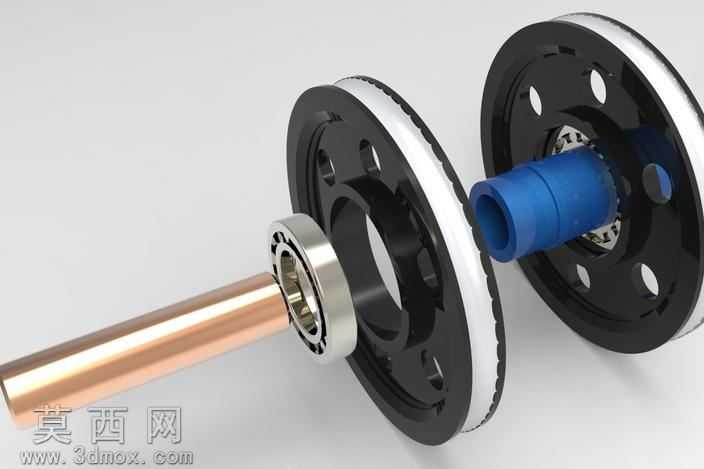

本作品为适配探测器作业场景的单轨吊承载轮组三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械装配的公差配合逻辑，对每一个零部件的尺寸参数、装配约束关系都做了精准定义，确保模型可直接用于后续的工程出图、运动仿真与结构校核环节。渲染阶段采用写实工业渲染流程，针对不同零部件的材质特性做了分层材质赋予：两侧主承载轮采用高耐磨合金铸钢材质，渲染时调整金属粗糙度参数还原铸钢件哑光磨砂的表面质感，轮体上的减重孔做了边缘倒角的光影强化，突出机加工后的规整细节；轮组中心的轴承组件还原了深沟球轴承的分层结构，轴承外圈与轮体内孔采用过盈配合的装配约束，轴承保持架采用黄铜材质，渲染时赋予暖调金属光泽，滚动体做了高抛光金属材质处理，还原轴承钢的亮面质感；轮组中部的连接轴套采用分段材质设计，与轴承内圈配合的轴段做了调质钢材质处理，轴端的定位端盖采用镀锌防锈材质，表面做了轻微的氧化层质感处理，端盖上的紧固螺钉还原了内六角圆柱头螺钉的标准结构，螺钉槽内做了细微的阴影处理强化真实感。设计思路围绕单轨吊在探测器作业场景的使用需求展开，两侧轮体采用对称式布局，轮缘做了凸起的导向结构，可在单轨轨道上平稳运行避免脱轨，轮体上均匀分布的六个减重孔在保证轮体结构强度的前提下有效降低了轮组自重，减少运行过程中的转动惯量；中心轴与轮体之间采用双轴承支撑结构，可承受更大的径向载荷，适配探测器吊装时的重载需求，轴端的橙色防护套采用工程塑料材质，既可以起到防尘密封保护轴承的作用，也能通过醒目的颜色起到安全警示效果。整体模型的装配层级清晰，从单个标准件到子装配体再到总装配体的逻辑关系明确，所有配合面都做了干涉检查，确保不存在装配冲突，渲染时采用45度侧俯视角，搭配柔和的工业影棚灯光，通过明暗对比突出轮组的结构层次与材质差异，完整呈现了承载轮组的外观细节与结构特征，可用于单轨吊产品的方案展示、结构优化以及相关教学演示场景。
