树莓派适配7.84英寸数字时钟显示装置

　　该装置核心为适配树莓派主控板的7.84英寸竖置显示终端，主打桌面级时间可视化呈现，日常可放置于工位、电子实验台、创客工作区作为实时时间显示载体，也可作为嵌入式Linux显示开发的验证载体，适配创客DIY、小型嵌入式显示方案快速搭建的场景需求。从结构设计逻辑来看，整体采用屏板分体式堆叠布局，显示屏通过金属支撑结构直立固定，树莓派主控板布置于显示屏后侧下方区域，两者之间预留足够的走线空间，HDMI信号传输线、供电线可沿支撑结构内侧排布，避免线缆外露干扰桌面操作，同时支撑结构底部做了加宽防滑处理，无需额外固定件即可稳定放置于平整桌面，不会因轻微触碰出现倾倒。

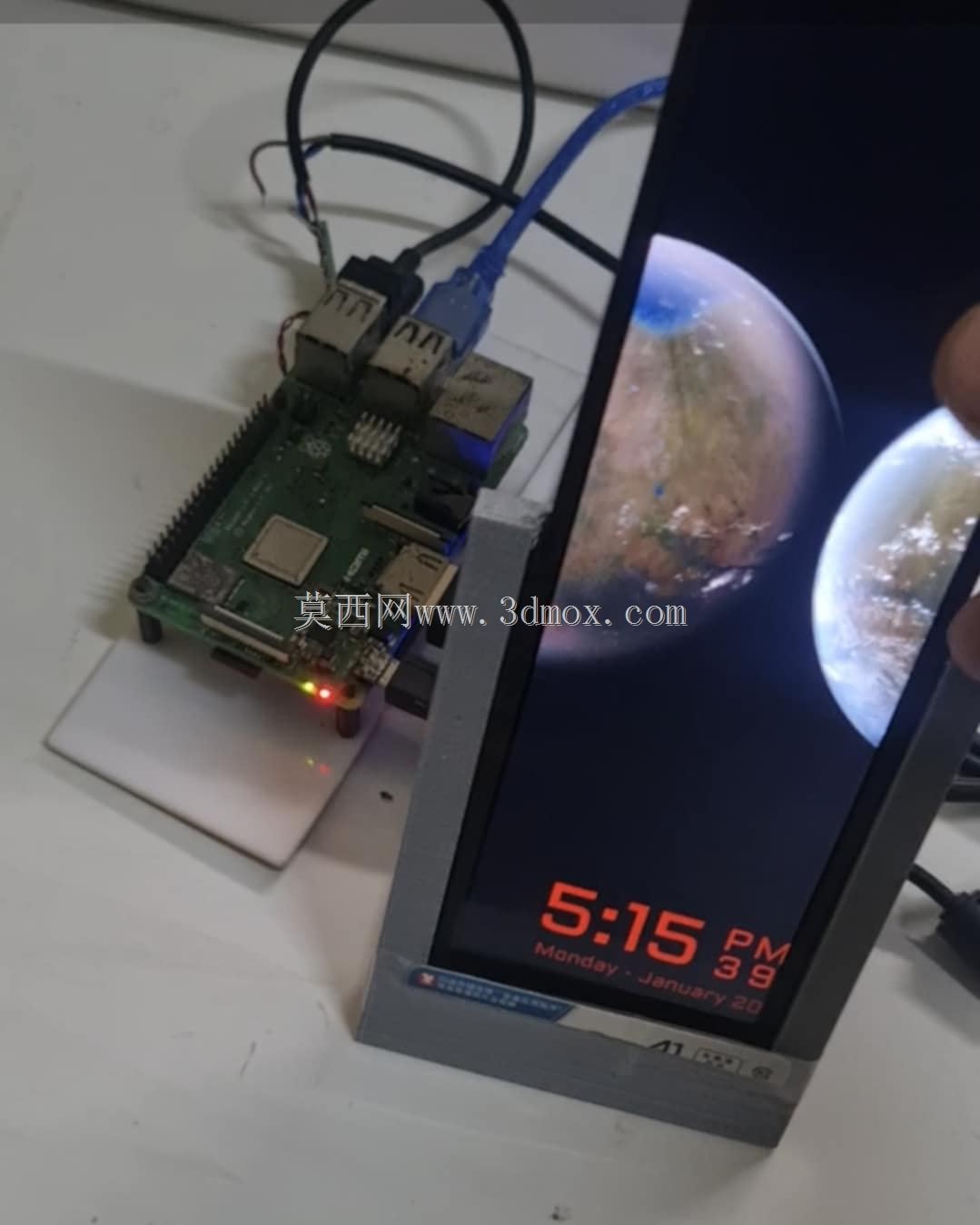

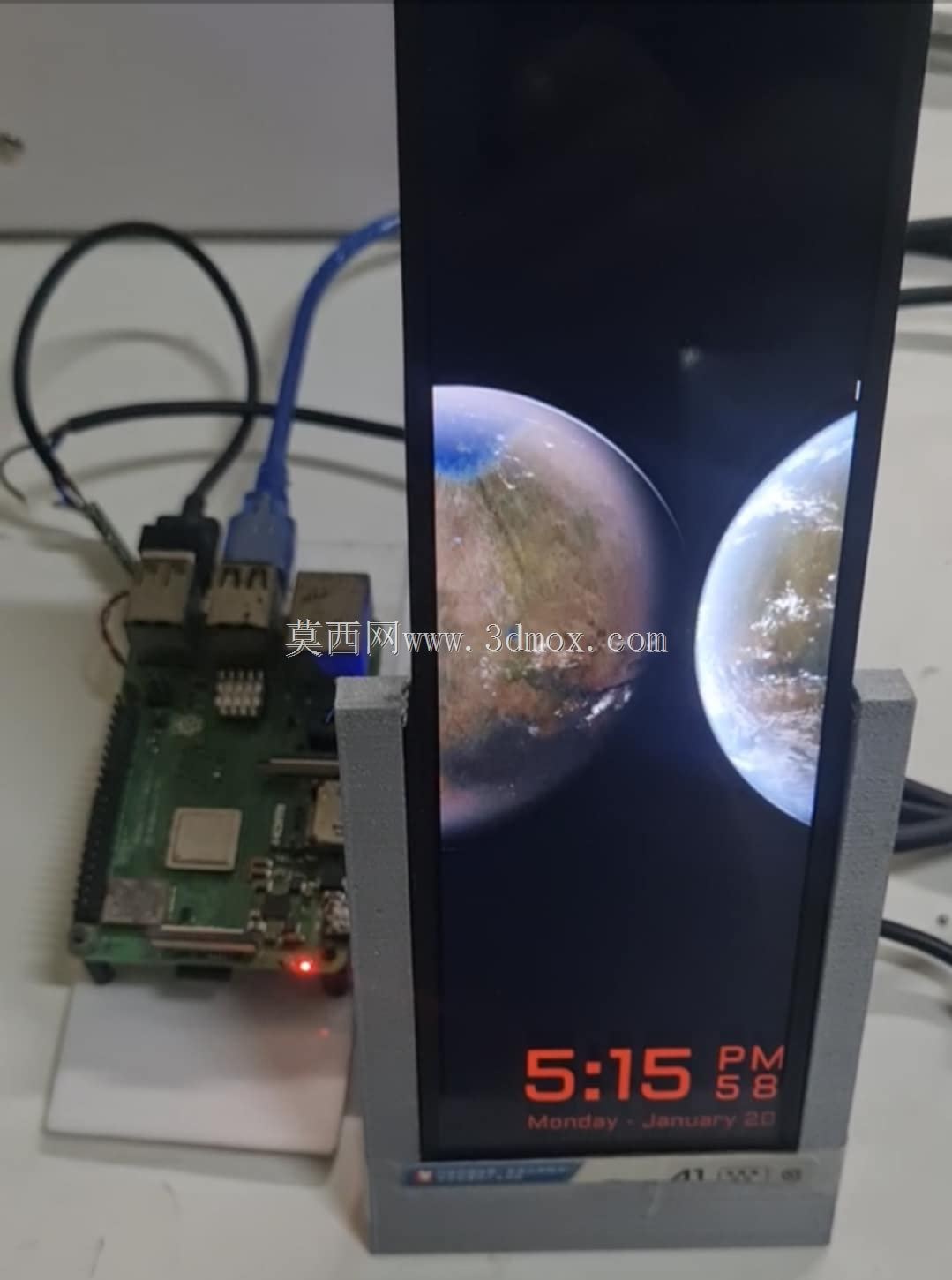

　　功能层面，装置通电后可直接输出大尺寸高对比度数字时间内容，7.84英寸的显示尺寸刚好覆盖人眼坐姿状态下1.2-2米距离的清晰可视范围，数字采用高饱和度红橙色配色，在室内常规光照环境下无需凑近即可快速读取时间信息，除基础时间显示外，也可根据开发需求切换显示自定义图片、系统运行参数等内容，适配不同的使用场景。安装边界方面，整体直立状态下的横向占用宽度控制在120mm以内，纵向高度约190mm，纵深方向因为主控板与支撑结构的堆叠，最大占用深度为85mm，桌面放置时不会占用过多的操作台空间，若需要进行壁挂安装，也可在支撑结构背部预留的壁挂孔位加装固定件，适配墙面安装的使用需求。

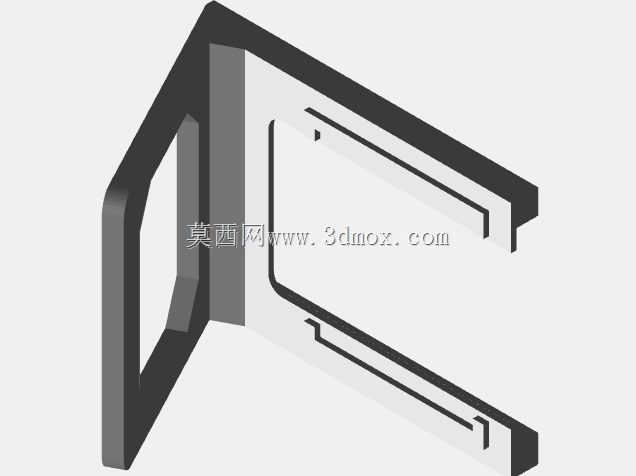

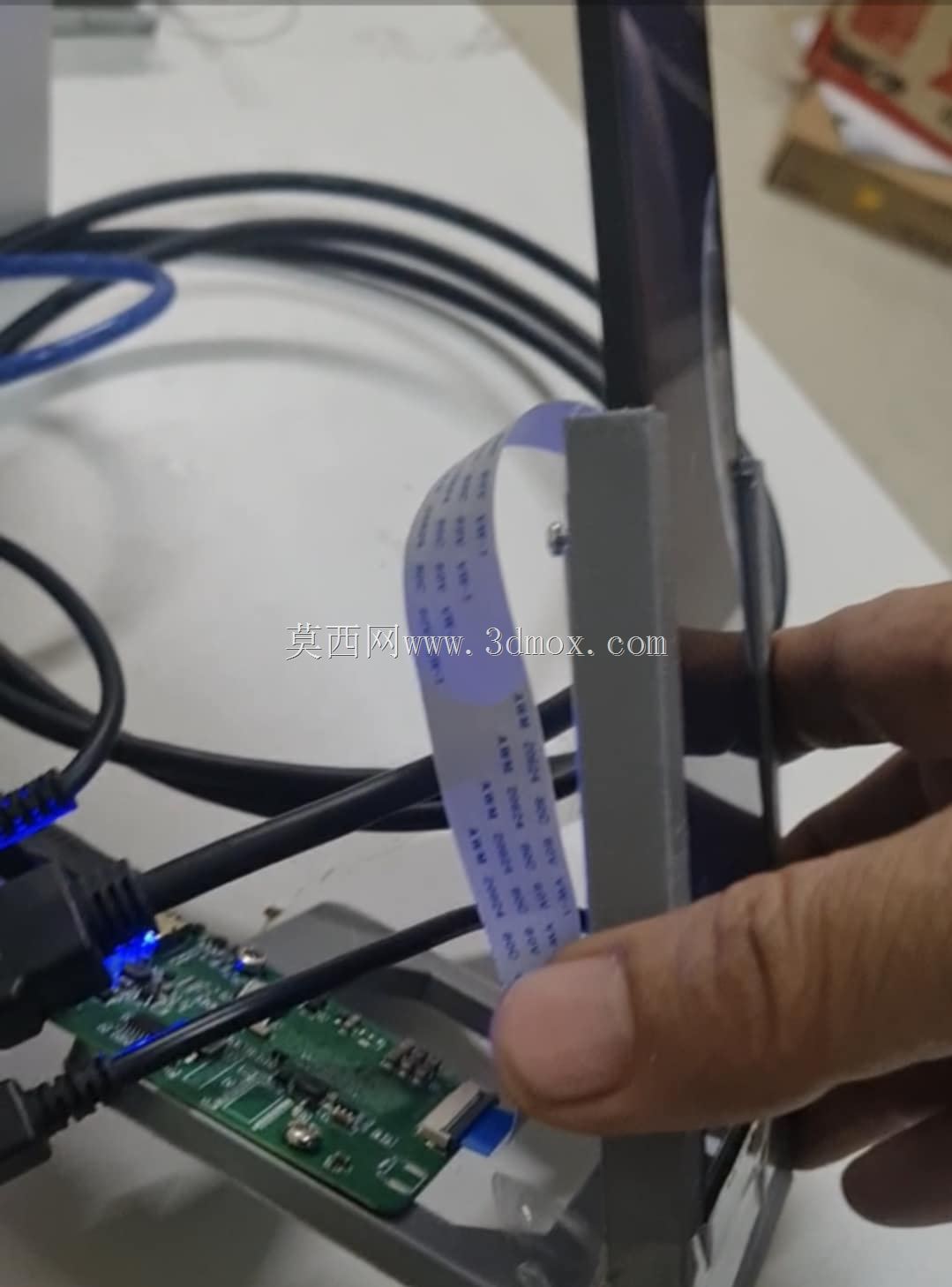

　　设计过程中充分考虑了创客DIY的装配便利性，显示屏与主控板之间的连接采用标准通用接口，无需定制转接线材，支撑结构采用常见的角铝型材切割加工即可完成，普通创客工作室配备基础切割、钻孔工具就能完成整套结构的制作，不需要复杂的机加工工序。电路连接层面，树莓派的USB供电接口、HDMI接口均朝向外侧布置，后期插拔线材、外接其他传感器模块时不需要拆解整体结构，直接在装置外侧即可完成操作，显示屏的驱动板直接贴合在屏幕背部的金属屏蔽层上，既可以借助金属层辅助散热，也能减少驱动板额外占用的结构空间，让整体装置的结构更加紧凑。

　　实际使用过程中，屏幕的显示角度可通过支撑结构的固定螺丝进行小范围调节，适配不同坐姿下的观看视角，避免因屏幕反光导致的时间内容读取困难，屏幕边框做了窄边处理，尽可能提升显示区域的占比，让时间数字的显示尺寸最大化，进一步提升远距离读取的清晰度。整套结构的建模过程中，对所有连接位的公差都做了适配调整，屏幕安装位预留了0.2mm的装配间隙，避免加工误差导致屏幕无法装入，支撑结构与树莓派主控板的固定孔位完全匹配通用树莓派板型的安装孔距，不需要对主控板进行额外打孔改造，直接使用标准铜柱即可完成固定，装配难度极低，适合电子爱好者、嵌入式开发者快速搭建属于自己的桌面显示时钟装置，也可作为小型竖屏显示方案的结构参考，拓展应用到更多嵌入式显示场景中。
