125kHz圆形天线读卡模块结构设计

　　在门禁考勤、工业产线RFID识别、智能柜身份核验这类场景里，125kHz频段的读卡设备因为穿透性强、抗金属干扰表现稳定，一直是近距离身份识别场景的常用选型，这次呈现的是集成UART通讯接口的圆形天线读卡模组结构，核心围绕板载集成式的布局做了全细节还原。

　　从实际落地的安装需求出发，这个模组采用PCB作为核心承载基板，板边预留了定位安装孔，孔位距离板边的尺寸经过适配常规M2螺丝安装的公差要求，安装孔周边做了露铜禁布处理，避免螺丝锁紧时刮伤板上线路造成短路。板上最显眼的大尺寸环形结构是125kHz频段的谐振天线，采用环形走线绕制的设计，天线的内径、外径以及绕制匝数都经过匹配电路的参数校准，保证读卡距离稳定在5-8cm的常用区间，天线区域的板层没有布置其他高频走线，避免信号串扰影响读卡灵敏度。

　　板载元器件的布局完全遵循射频类板卡的布线逻辑，天线匹配回路的电容、电阻紧贴天线馈点布置，缩短高频信号的走线路径，减少信号衰减；UART通讯接口的电平转换芯片布置在板边接口侧，方便外接排针直接对接主控板的串口引脚，接口旁预留了ESD防护器件的焊位，满足工业场景下的静电防护要求。板上的电源处理部分做了分区布局，滤波电容紧贴芯片电源引脚布置，数字地与模拟地通过磁珠单点连接，避免数字电路的开关噪声干扰射频前端的信号接收。

　　从结构设计的细节来看，整个模组的元器件高度做了统一管控，最高的接插件元件高度不超过8mm，板基厚度采用常规1.6mm的FR4板材，整体安装后的总厚度控制在10mm以内，能够嵌入到薄型面板、闸机翼门、智能柜门板这类空间受限的安装位置。板边的走线做了圆弧处理，避免尖角造成的信号反射，同时板边预留了2mm的工艺边，满足SMT贴片加工的传送要求，不需要额外添加加工辅料就能直接上线生产。

　　在实际设备集成的场景里，这个模组不需要额外外接天线，整体一体化的结构能够直接通过螺丝固定在设备外壳的内部，天线位置对准外壳上预留的非屏蔽区域即可，不需要做额外的天线调试。UART接口的通讯协议采用通用的韦根26/34兼容格式，同时支持自定义波特率调整，能够直接对接市面上多数门禁主控、工业采集终端的通讯接口，不需要额外做协议转换。板上的状态指示灯布置在板边侧方，安装后可以透过外壳的导光柱直观看到读卡状态，方便现场调试与故障排查。

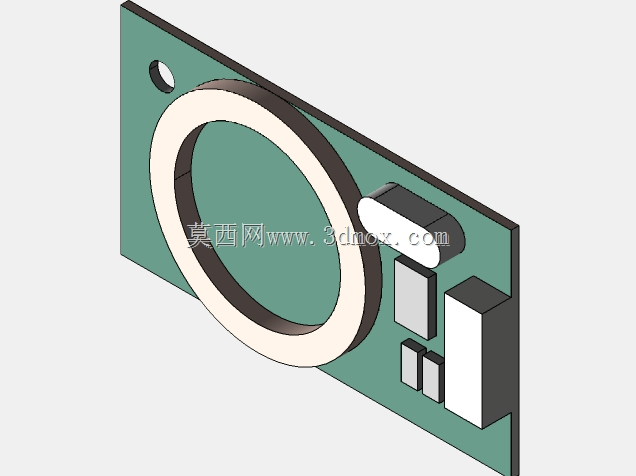

　　建模过程中对每个元器件的外形、焊盘尺寸、安装高度都做了1:1的还原，包括圆柱形的晶振、贴片式的电容电阻、塑封的通讯芯片，甚至板上的丝印标识位置都做了对应呈现，能够直接用于设备整机的结构干涉检查，提前验证模组安装后与周边结构件的间隙是否满足安全距离要求，避免开模后出现装配干涉的问题。天线部分的环形结构单独做了分层建模，能够清晰区分天线走线层与板基层的结构，方便做电磁兼容仿真时的模型导入，不需要额外对模型做简化处理就能直接调用。

　　针对不同安装场景的适配，这个模组的定位孔位做了通用化设计，能够兼容市面上多数同尺寸读卡模组的安装孔距，替换旧款模组时不需要重新在结构件上打孔，直接替换即可完成硬件升级。板上的接口焊盘做了通用化处理，既可以焊接直插排针也可以焊接卧式插座，适配不同走线方向的安装需求，不管是板对板直插还是飞线连接都能满足接线要求。
