三配置18650电池收纳固定盒结构设计

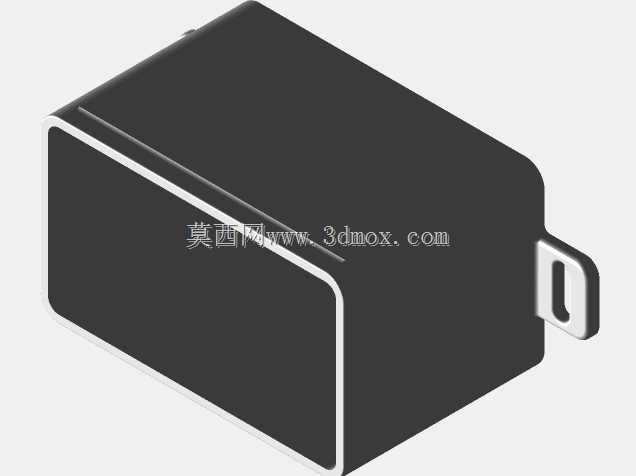

　　在小型便携电子设备、DIY储能模组、桌面级电子实验装置的搭建场景中，18650电芯的固定与收纳始终是结构设计环节需要优先考量的部分，松散的电芯排布不仅会占用额外的设备内部空间，还可能因为使用过程中的晃动、位移导致接线松脱，甚至引发正负极短路的安全隐患，这款三串五并配置的18650电池盒，正是针对这类小容量储能供电场景开发的固定结构件。从实际使用的边界条件来看，这款电池盒的内部腔体完全适配标准18650圆柱电芯的外形尺寸，每节电芯的卡位都做了贴合电芯弧面的限位设计，电芯装入后不会出现径向窜动，相邻电芯之间预留了均匀的间隙，既可以避免电芯密集排布带来的热量积聚问题，也能给后续的镍带焊接、导线连接留出足够的操作空间，不需要在装配时刻意挤压电芯或者调整接线位置。

　　盒体侧面开设的狭长开槽，是专门预留的走线通道，电芯串并联完成后的输出导线可以直接从这个槽位引出，不需要在盒盖或者其他位置额外开孔走线，既保证了盒体整体的结构完整性，也能避免导线被盒盖边缘挤压破损，降低线路绝缘层磨损带来的安全风险。盒体底部设置的卡扣式固定结构，可以直接卡入对应设备预设的安装卡槽内，不需要额外使用螺丝或者胶粘固定，日常维护时拆卸更换电芯也更加便捷，卡扣的配合公差经过反复调整，既不会因为配合过松导致电池盒在设备晃动时脱落，也不会因为配合过紧导致拆卸时卡扣断裂。

　　考虑到这款电池盒主要面向个人DIY、小批量原型制作的使用场景，整体结构采用无倒扣、无薄壁锐角的设计，完全适配FDM类型3D打印机的PLA材料印刷工艺，印刷过程中不需要添加支撑结构，印刷完成后只需要简单去除毛边即可直接使用，不会出现支撑拆除后表面凹凸不平、结构强度受损的问题。盒盖与盒体的配合采用直边套接的方式，配合面做了0.2mm的间隙预留，既可以保证盒盖能够顺畅盖合，不会因为PLA材料的印刷收缩导致盒盖无法装入，也能避免间隙过大导致盒盖轻易脱落，对内部电芯形成有效的防护，隔绝日常使用过程中的灰尘、少量溅水对电芯连接部位的影响。

　　从安装边界来看，这款电池盒的整体外形做了规整的直角过渡处理，在设备内部布局时可以直接贴靠其他结构件的平面安装，不需要为异形结构预留额外的避让空间，能够最大化利用设备内部的有限空间，三串五并的电芯配置可以输出适配多数小型电子设备的供电电压与容量，既可以作为小型桌面3D打印机的备用供电模组，也可以作为便携检测仪器、户外小型照明装置的电池固定结构，甚至在学生电子设计竞赛的原型作品制作中，也能快速完成电芯部分的固定组装，省去自行设计电池固定结构的时间。结构设计过程中，特意对盒体的壁厚做了均衡设置，侧壁厚度在保证结构强度的前提下尽可能做薄，既不会因为壁厚过大导致印刷时间过长、材料浪费，也不会因为壁厚过薄导致盒体在受到轻微挤压时出现变形，无法对内部电芯形成有效防护，电芯卡位的凸起部分做了圆角过渡，装入电芯时不会刮破电芯外层的绝缘皮，从细节处规避使用过程中的安全隐患。
