卫星太阳能阵列用空气轴颈轴承结构

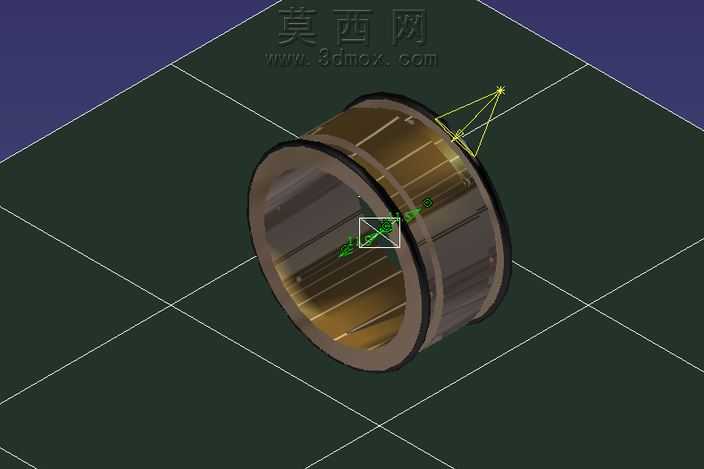

本三维模型为适配卫星太阳能电池阵列架空悬挂系统的空气轴颈轴承，建模阶段以空气轴承的流体动压工作原理为核心逻辑，先通过回转特征构建轴承的环形基体轮廓，精准控制内外径的同轴度公差，确保轴颈运转时的气膜间隙均匀分布。建模过程中对轴承内壁的节流孔阵列做了参数化设计，可根据气膜刚度需求调整孔位排布、孔径大小与孔深参数，外壁的密封环槽采用切除拉伸特征生成，槽宽与槽深的尺寸匹配航天级密封件的装配公差，避免气膜压力泄漏。材质渲染阶段，轴承基体赋予航天专用铜合金材质，调整金属粗糙度参数模拟精加工后的金属光泽，密封胶圈赋予耐高低温的氟橡胶材质，通过半哑光质感表现橡胶件的物理特性，背景采用深绿色工业展示地面，搭配定向光源与环境光遮蔽效果，清晰呈现轴承的环形结构、内壁气腔布局与外壁安装定位特征。结构设计上充分考虑太空极端工况，整体采用无接触式空气润滑结构，规避传统接触轴承的磨损问题，适配卫星太阳能电池阵列长期在轨运行的低摩擦、长寿命需求，轴承两端的定位凸台做了圆角过渡处理，减少航天发射阶段振动带来的应力集中，内壁的气腔导流槽采用螺旋式排布，保障轴颈在低速摆动与高速旋转工况下都能形成稳定的承载气膜，整体模型结构完整，特征参数清晰，可直接用于航天机构的方案验证、装配干涉检查与工况仿真分析，为卫星太阳能阵列悬挂系统的轴承选型与结构优化提供精准的三维数模支撑。
