带开关指示灯16A多功能墙壁电源插座

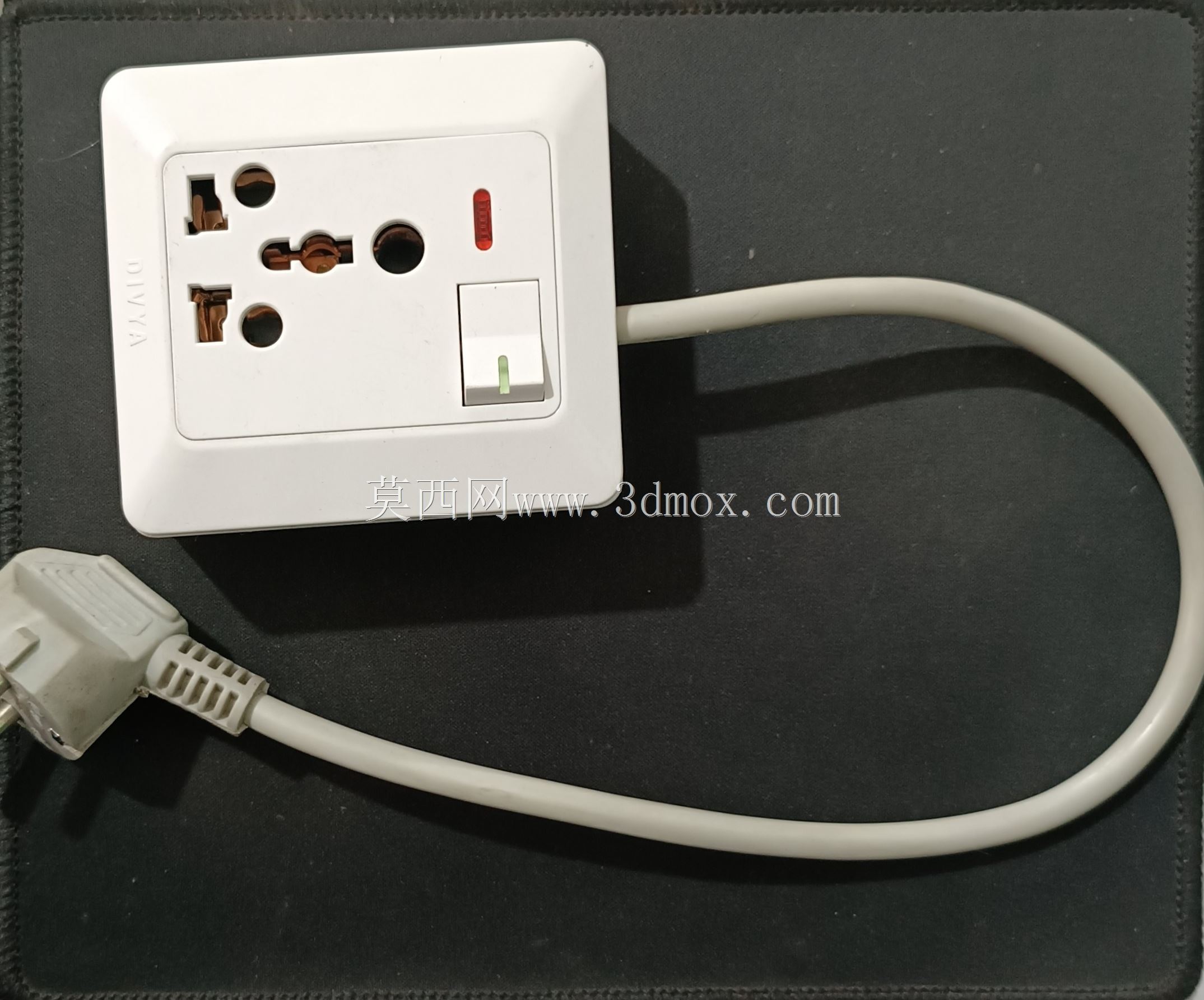

　　日常民用配电、小型商用工位配电场景中，这类带独立开关的16A墙壁插座是末端取电的核心部件，区别于常规10A普通插座，它的载流冗余设计可以同时承载小功率家电与中功率用电设备的取电需求，无需额外更换插座面板就能适配不同插头规格，在出租屋改造、工位配电升级、老旧插座替换项目里应用十分广泛。从结构设计逻辑来看，这款插座采用86型标准安装底盒适配尺寸，面板边缘做了小弧度倒角处理，既可以避免安装时磕碰边角造成面板破损，也能在日常使用中减少积灰死角，擦拭清洁时不会被尖锐棱边刮伤。面板上集成了多规格插孔组，包含一个三孔16A插孔、一个两孔10A插孔以及一个多功能万用插孔，能够兼容国标两插、国标三插、部分制式圆脚插头的插入需求，不用额外配备转换插头就能满足不同设备的取电要求。插孔旁设置的红色指示灯为通电状态指示，当插座接入市电且开关处于闭合状态时指示灯点亮，用户无需插拔设备就能直观判断插座是否处于通电状态，排查取电故障时可以快速定位问题点。

　　独立开关按键采用带夜光指示的翘板结构，夜光条在暗光环境下会发出弱光，方便夜间快速找到开关位置，不用摸黑寻找插座；开关的触点采用银合金材质，分断时的电弧烧蚀风险更低，长期通断16A额定电流也不会出现触点熔接的问题，开关的按键行程设置在3mm左右，按压力度控制在1.5N-2N之间，按压反馈清晰不会出现卡滞感。插座内部的载流件采用一体化铜片冲压成型，没有拼接铆接点，减少了接触电阻过大带来的发热隐患，铜片厚度设置在0.6mm以上，插拔时的夹持力稳定，插头插入后不会出现松动脱落的情况，反复插拔5000次以上依然能保持足够的夹持力，满足长期使用的寿命要求。

　　插孔入口处设置了安全保护门，单孔插入时需要达到75N以上的压力才能推开保护门，可以避免儿童误触单孔造成触电风险，只有零火插脚同时插入时保护门才会同步打开，兼顾使用便利性与用电安全性。安装边界方面，这款插座的面板外尺寸为86mm*86mm，适配国内标准86型暗装底盒，底盒安装深度要求不小于35mm，安装时面板与墙面的贴合间隙控制在1mm以内，不会出现明显的缝隙影响美观；接线端子采用压线式结构，可以同时接入2根4平方毫米的铜芯导线，满足16A载流的线径要求，接线时不需要对导线做烫锡处理，拧紧压线螺丝就能保证足够的接触压力，避免导线虚接发热。

　　从实际使用场景出发，这款插座可以安装在客厅墙面接驳电热水壶、电风扇等常用家电，也可以安装在厨房接驳小功率厨电，或是安装在工位下方接驳电脑、打印机等办公设备，独立开关的设计可以在设备长期不用时直接断开插座电源，不用频繁插拔插头，减少插头铜片的磨损，也能降低待机功耗。设计过程中针对插座的温升表现做了针对性优化，载流件的折弯角度经过反复调整，保证插头插脚与铜片的接触面积达到最大化，在满负载16A电流通电2小时的情况下，插座面板表面温升不超过45K，不会出现面板发烫变形的问题；面板材质采用阻燃PC料，阻燃等级达到UL94-V0级，即使内部出现异常打火也不会引燃面板，阻断火灾蔓延的路径。插座的进线端设置了独立的压线板，导线接入后压线板会压紧导线的绝缘层，避免外力拉扯导线时将接线端子扯松导致接触不良，抗拉力可以达到50N以上，满足布线施工时的拉扯强度要求。
