模块化多接口电源扩展插排外壳结构

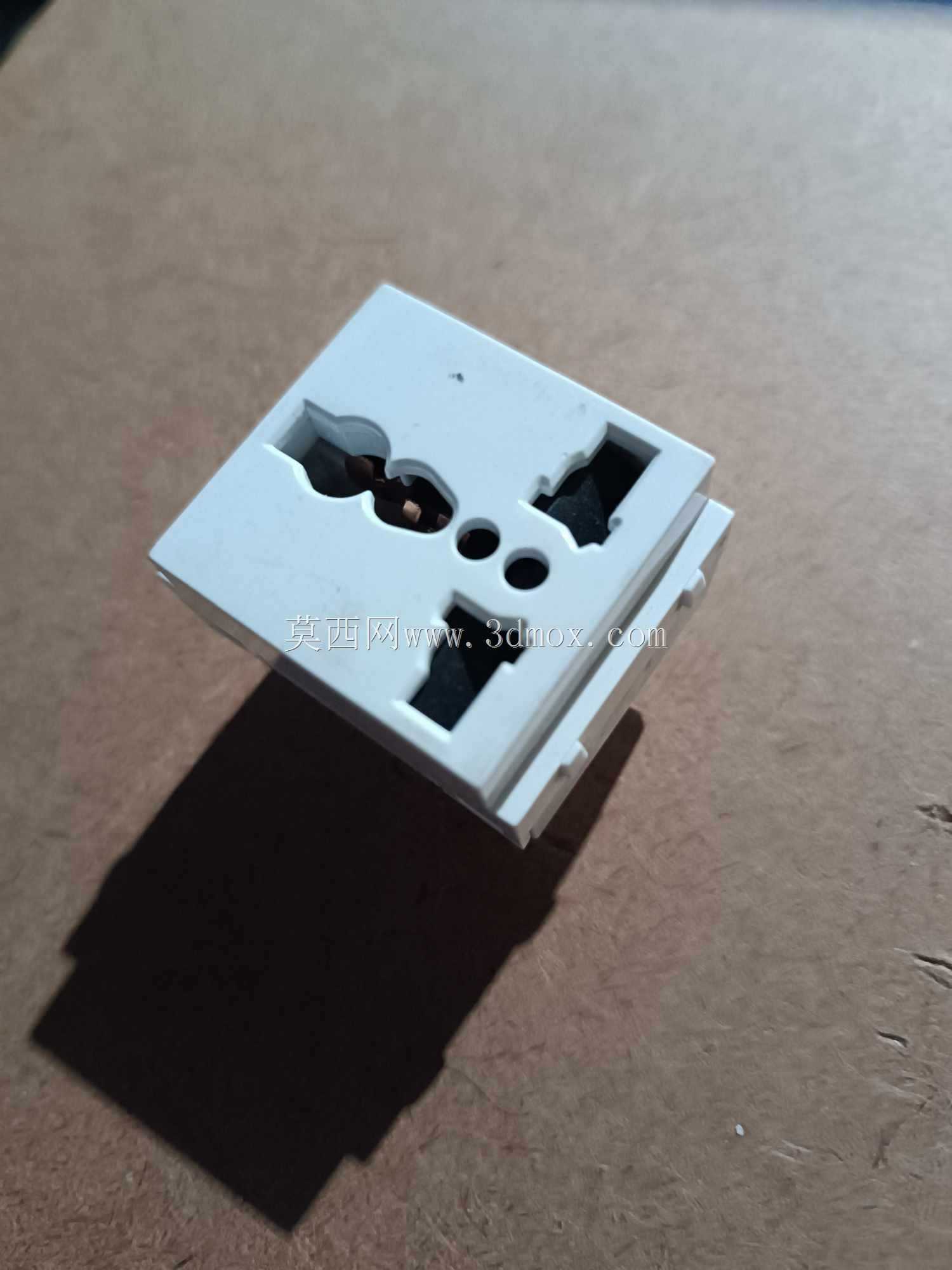

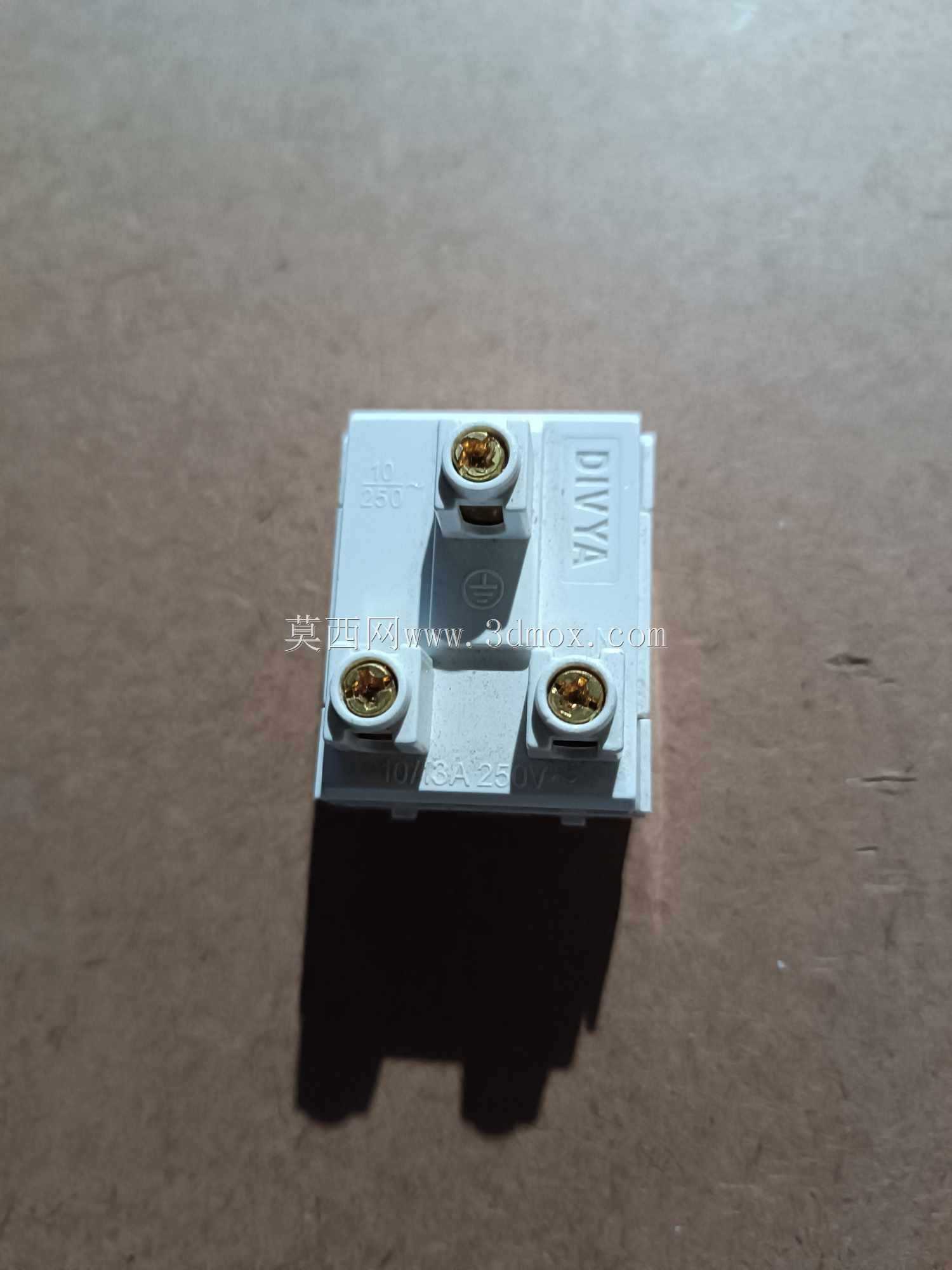

　　在民用配电末端、弱电集成工位、桌面用电场景里，这类模块化多插头外壳的核心作用，是为不同规格的电源接插模块提供统一的安装载体，解决传统固定插排接口适配性差、损坏后整体报废的痛点。日常使用中，桌面办公场景常遇到笔记本电源适配器体积过大挤占相邻插口、不同国标/美标设备插头无法兼容、单路插口过载发热影响整体供电的问题，这类模块化壳体的设计逻辑，就是把每个插座位做成独立可替换的单元，用户可以根据实际用电需求搭配不同功能的模块，比如带USB快充的模块、防雷滤波模块、国标五孔模块、英标插口模块，不需要更换整个插排就能调整接口配置。

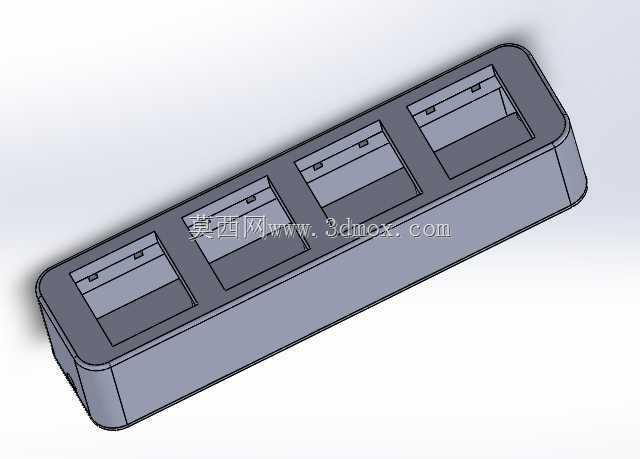

　　从结构设计层面看，这个壳体采用长条形圆角矩形的整体轮廓，四个边角做了R3-R5的圆弧过渡，既避免直角磕碰带来的安全隐患，也能在注塑生产时减少应力集中，降低壳体成型后翘曲变形的概率。壳体内部沿长度方向设置了四条平行的导向筋，筋条高度2.5mm，厚度1.2mm，相邻筋条的间距刚好匹配标准功能模块的安装卡槽，模块装入时顺着导向筋滑入即可完成定位，不需要额外打胶或者螺丝固定，后期更换模块只需要从端部的拆卸口推出对应模块即可，维护效率比传统一体式插排提升60%以上。壳体的壁厚控制在1.8mm，属于ABS材料注塑的常规壁厚区间，既保证壳体有足够的抗冲击强度，从1米高度自由跌落至水泥地面不会出现开裂，也不会因为壁厚过大导致注塑周期过长、材料成本过高。

　　安装边界方面，壳体总长度控制在180mm左右，宽度45mm，高度22mm，整体占用桌面空间不到普通A4笔记本的十分之一，背部预留了3M背胶粘贴槽和挂墙孔两种安装结构，既可以粘贴在办公桌侧板、墙面插排旁边做扩展，也可以通过螺丝固定在设备机柜的弱电安装梁上，适配不同的安装场景。壳体的上盖和下盖采用卡扣式连接，沿壳体长边两侧均匀分布8个内扣式卡扣，卡扣的扣合量设计为0.8mm，既保证上下盖扣合后缝隙均匀，不会出现翘边，也能在需要检修内部铜条、保险模块的时候，用平口螺丝刀从端部的拆卸缺口轻轻撬动即可打开，不会损坏卡扣结构。端部位置预留了电源线出线孔，出线孔处设计了橡胶护线圈的安装卡槽，护线圈可以夹紧电源线外皮，避免外力拉扯电源线导致内部接线端子松脱，满足电工产品的安全拉力测试要求。

　　实际应用中，这类模块化插排外壳还可以适配工业设备的临时供电场景，比如生产线边的工具供电、测试工位的多设备供电，只需要把部分电源模块替换成空气开关模块、信号转接模块，就能快速组装成适合工位使用的专用供电单元，不需要单独定制专用壳体，大幅缩短小批量电工配套产品的开发周期。壳体表面做了细晒纹处理，纹理深度0.05mm，不容易残留指纹和划痕，日常清洁只需要用干布擦拭即可，适合办公、工业生产等多场景的使用环境。每个模块安装位的开口尺寸公差控制在±0.1mm，保证不同批次生产的功能模块都能顺利装入，不会出现卡滞或者间隙过大的问题，壳体内部还预留了接地铜条的安装槽，槽位位置距离强电铜条安装槽3mm以上，满足电气安全的爬电距离要求，避免出现绝缘击穿的安全隐患。
