改装无线充用B型IO口TypeC连接座

在消费电子改装、小型供电模块适配的实际工程场景中，不少老式无线充电设备受限于原有接口规格，无法适配当下通用的Type-C供电链路，常需要对原有充电输入端口做替换改造，这款连接座正是针对这类改装需求设计的接口构件。从实际使用场景来看，它既可以用在桌面小型无线充电器的接口替换上，也能嵌入到小型低压供电模块、DIY电子外设的壳体中，作为标准Type-C输入端口使用，解决原有专用接口通用性差、线材难匹配的问题。

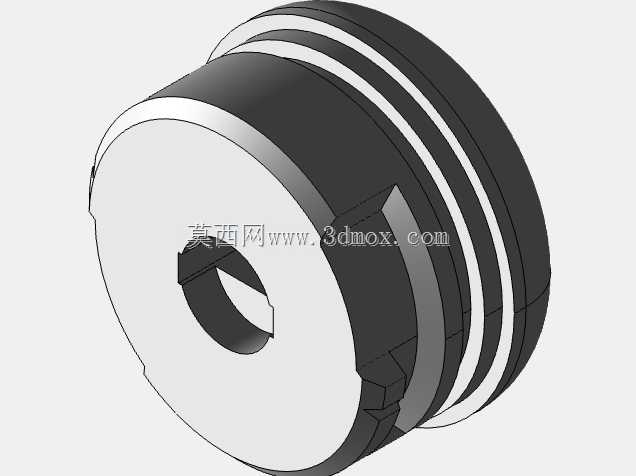

从功能特性上看，这款连接座采用圆形嵌装结构，外圈设置多道环形密封与定位筋条，嵌入壳体安装孔后可以依靠筋条与安装孔内壁的过盈配合实现初步固定，不需要额外设计复杂的卡扣结构，适配厚度在8-12mm的塑料壳体安装场景。接口端采用标准Type-C引脚定义，支持常规5V/2A的低压供电传输，完全满足小型无线充电模块的功率输入需求，接口内部做了防呆限位设计，插头插入时不会出现引脚错位顶弯的问题，反复插拔的结构寿命能满足日常消费电子的使用频次要求。

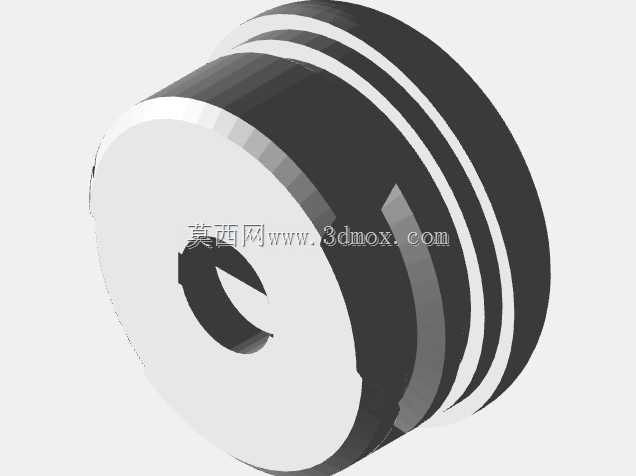

设计思路上，这款构件没有采用常规Type-C母座的方形外露结构，而是将整个连接座做成圆柱形嵌装件，主体部分采用绝缘耐温的工程塑料材质，金属接触引脚内嵌在塑料基座内部，外圈的环形凸筋一方面起到安装定位的作用，另一方面可以在嵌装后填充安装孔的间隙，减少日常使用中接口晃动导致的引脚虚接问题。连接座的前端面做了下沉式的接口导向槽，Type-C公头插入时可以顺着导向槽滑入接口位置，不需要刻意对准插孔，降低盲插时的对位难度，适合安装在设备侧面、背面等视线不易直接观察到的位置。

从安装边界尺寸来看，连接座整体最大外径为18mm，嵌装段的有效配合直径为16.2mm，安装时需要在设备壳体上开出直径16mm的圆形安装孔，嵌装深度控制在12mm即可保证整个连接座完全嵌入壳体内部，不会突出壳体表面影响外观。接口端面的中心与安装孔中心的同轴度公差控制在0.1mm以内，保证公头插入时不会出现偏斜卡滞。连接座尾部预留了2mm的引脚焊盘空间，接线时可以直接将供电模块的输入线焊接在尾部焊盘上，不需要额外转接电路板，能有效缩小改装后设备内部的占用空间，对于内部空间局促的小型无线充电器来说，这种紧凑的结构设计能大幅降低改装的结构难度，不需要对原有设备内部的其他元器件做位置调整就能完成接口替换。

在结构细节处理上，连接座外圈的环形筋条采用了前窄后宽的设计，靠近安装孔外侧的筋条直径略小，方便安装时顺利插入孔位，靠近内侧的筋条直径略大，插入后能紧紧抵在安装孔内壁，避免长期使用后连接座从安装孔中脱出。接口内部的金属接触件采用铍铜材质，表面做镀镍处理，既能保证良好的导电性能，也能避免长期使用后接触片氧化导致的接触不良问题。连接座的塑料基座采用阻燃ABS材质，遇到引脚短路发热的情况时不会出现熔融滴落的问题，满足低压电子配件的安全使用要求。实际改装作业中，只需要将原有无线充电器的输入接口拆除，在原位置开出对应尺寸的圆孔，将这款连接座压入孔位，焊接好正负极与信号引脚，就可以完成接口的替换改造，改造后的设备可以直接使用通用的Type-C线材供电，不需要再搭配专用的充电线，大幅提升设备的使用便利性。
