自行车后摇臂结构三维设计作品

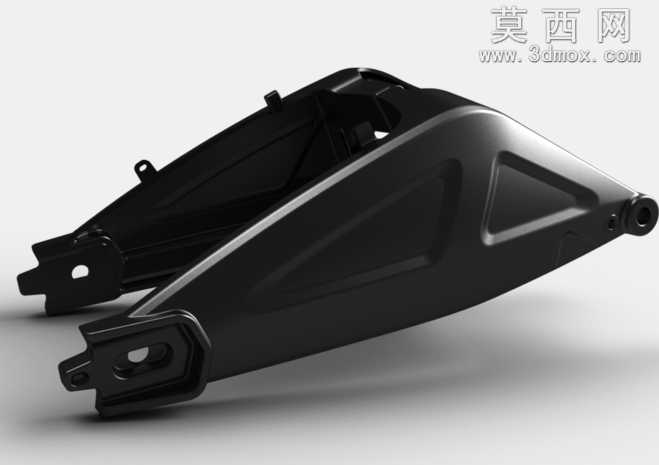

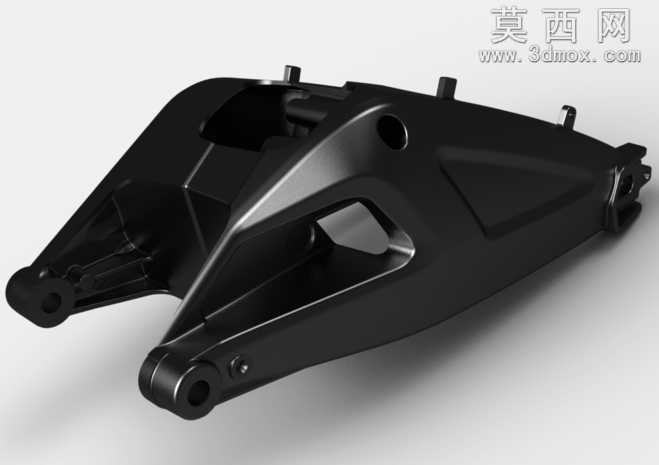

本作品为自行车后摇臂的三维结构设计，建模阶段依托参数化三维设计软件完成全流程构建，首先根据自行车后悬架的受力特性确定整体轮廓基准，以摇臂两端的安装枢轴为定位基准点，先绘制主体截面的草绘轮廓，通过拉伸、放样、布尔运算等基础特征命令搭建主体毛坯结构，再针对安装位、减重槽、枢轴孔等细节结构进行精细化特征处理。建模过程中严格遵循结构力学的受力分布逻辑，在摇臂承受交变载荷的主受力区域保留足够的实体壁厚，在非受力区域通过大尺寸镂空减重槽的设计实现部件轻量化，同时兼顾造型的流畅运动感，整体线条采用大曲率顺滑过渡，避免应力集中的直角结构出现。材质与渲染阶段，针对该部件的应用场景选择了哑光磨砂黑色金属材质，模拟高强度铝合金阳极氧化后的表面质感，调整材质的粗糙度、金属度参数匹配真实工业部件的表面反光特性，渲染时采用三点布光方案，主光源从侧上方投射凸显结构的立体轮廓，辅光源弱化暗部死黑区域，轮廓光勾勒部件边缘线条，最终呈现的渲染效果清晰展现了摇臂的结构细节与材质质感。结构设计上，摇臂前端设置双枢轴安装位用于连接自行车主车架，后端设置轮轴安装座用于固定后轮轴，侧面预留了减震器连接点位，所有安装孔位均做了同轴度公差预留，枢轴位置设计了衬套安装台阶结构，保证部件装配后转动顺畅无卡滞。整体设计兼顾了结构强度、轻量化需求与造型美感，镂空结构的边缘均做了圆角过渡处理，既避免了应力集中提升部件疲劳强度，也让整体造型更具流畅的工业设计感，完整还原了高性能自行车后摇臂的结构特征与设计细节。
