自行车车架结构安全性能仿真分析设计

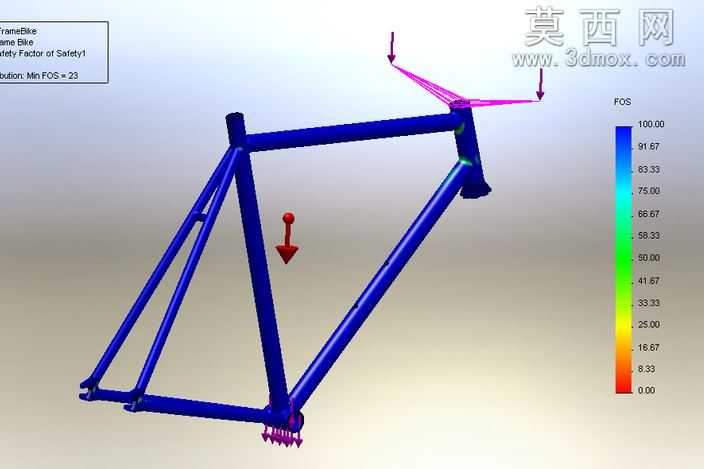

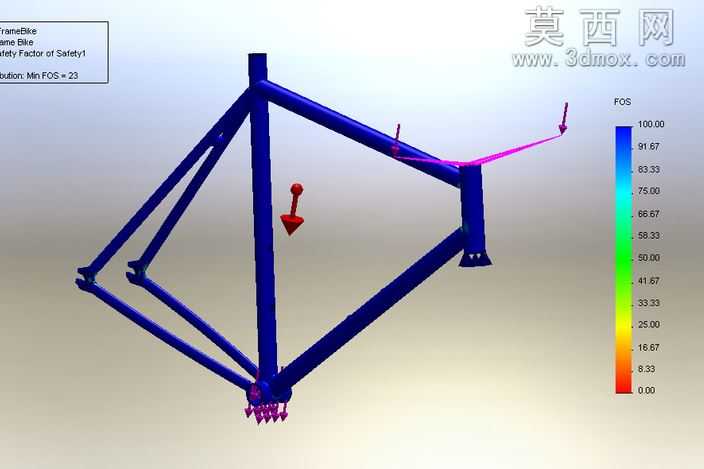

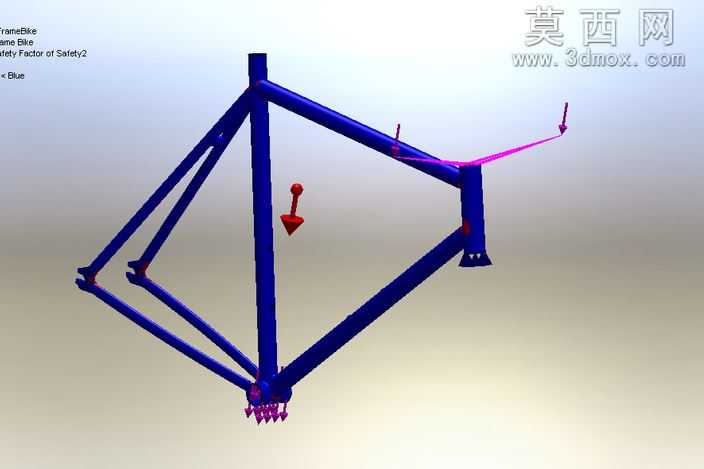

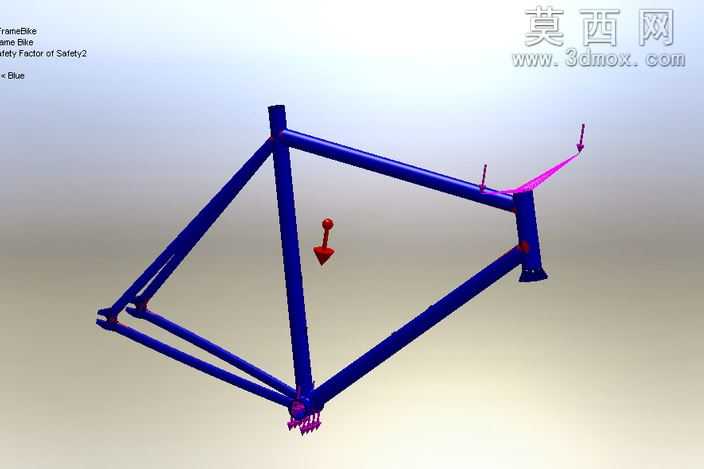

本作品围绕自行车车架的结构安全性能展开三维建模与仿真分析设计，首先依托三维建模环境完成标准菱形自行车车架的全参数化建模，严格还原车架各管材的连接角度、管径规格与焊接节点结构，确保模型几何特征与实际量产自行车车架的结构一致性，为后续的安全分析提供精准的几何基础。建模过程中对车架的头管、上管、下管、座管、后上叉、后下叉等核心受力部件进行独立的几何特征定义，区分不同部位的管材壁厚差异，还原五通、尾钩等关键连接位置的结构细节，避免因几何简化导致的分析误差。完成基础建模后，为车架模型赋予对应金属材质的物理属性，匹配常用自行车车架金属材料的弹性模量、泊松比、屈服强度与拉伸强度参数，确保仿真计算的材料属性贴合实际应用场景。随后进入仿真分析环节，对车架施加符合实际骑行场景的约束与载荷：在车架五通位置、座管位置、头管位置分别施加对应骑行过程中的垂直载荷、冲击载荷与转向载荷，在前后轮轴安装位置设置固定约束模拟轮组的支撑作用，通过有限元网格划分完成模型的离散化处理，针对焊接节点、管径过渡位置进行网格加密，提升关键受力位置的计算精度。分析过程采用适配金属材料失效判定的破坏准则，根据不同的分析需求选择对应应力判定规则，计算得到车架整体的安全系数分布云图，通过色彩梯度直观呈现车架不同位置的安全系数数值，其中安全系数低于1.0的位置为材料失效风险区，安全系数等于1.0的位置为材料临界失效状态，安全系数高于1.0的位置为结构安全区域。通过仿真结果可以直观识别车架的应力集中位置与结构薄弱点，验证当前车架结构在额定载荷下的强度是否满足使用要求，同时可根据安全系数分布结果对车架的管材壁厚、连接结构进行优化调整，在保证结构安全的前提下实现车架的轻量化设计，为自行车车架的结构设计、材料选型与性能验证提供直观的三维仿真参考，帮助设计人员快速评估车架设计方案的安全性能，减少实物样机的测试成本与开发周期。
