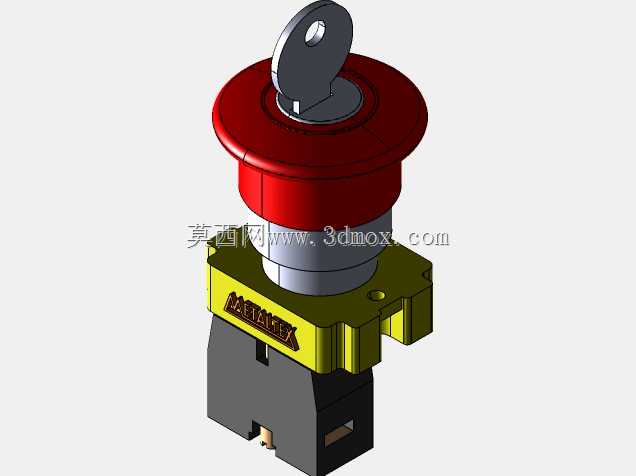

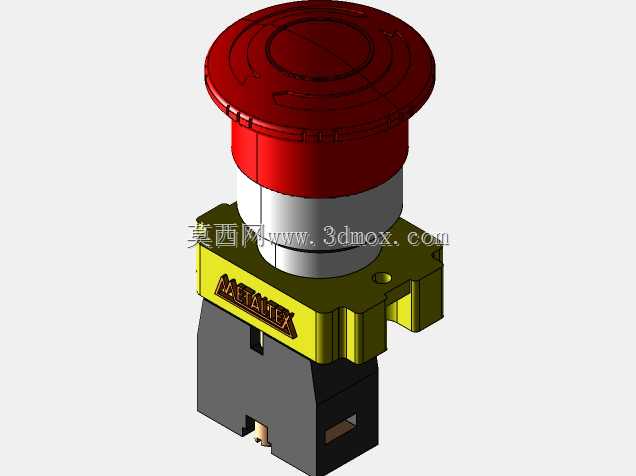

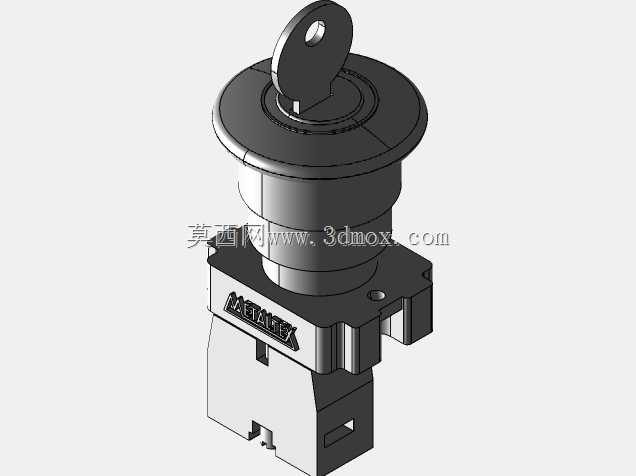

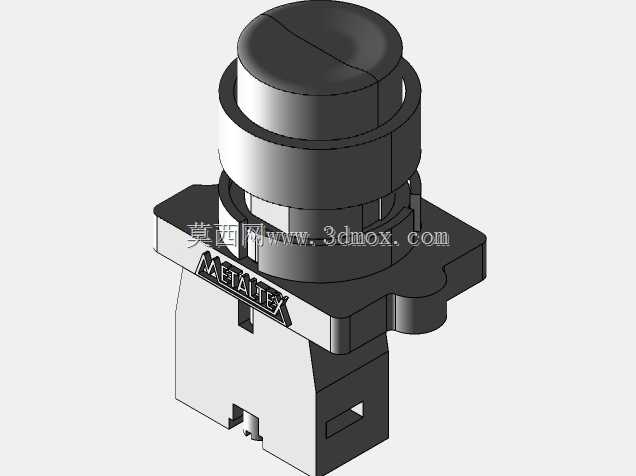

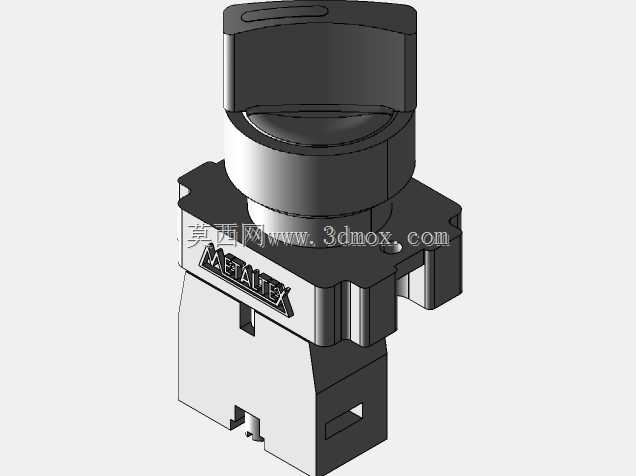

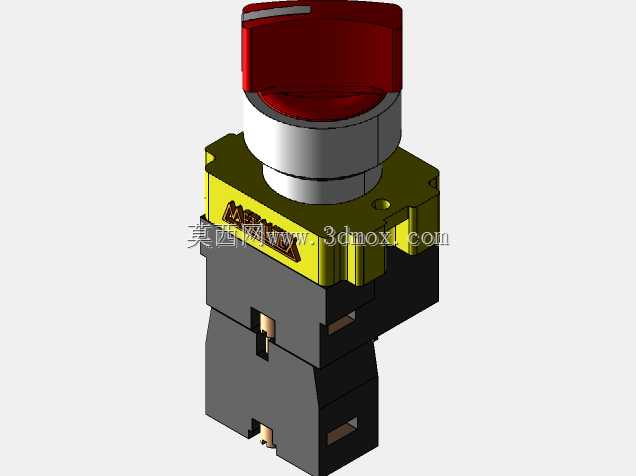

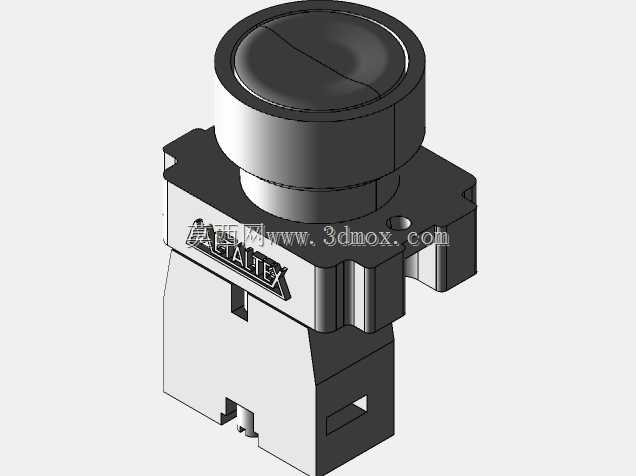

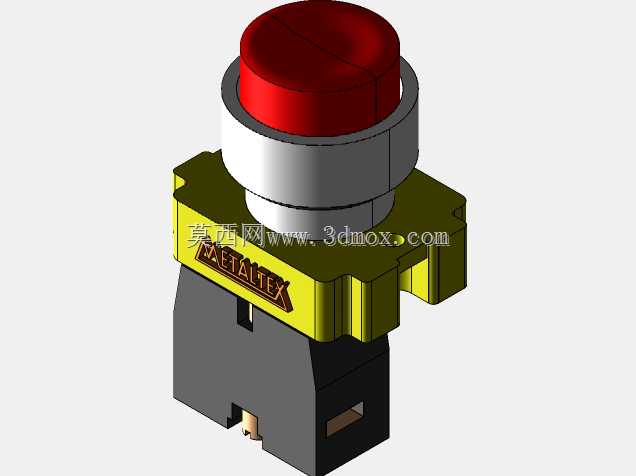

Metaltex22mm双按钮指令执行器结构

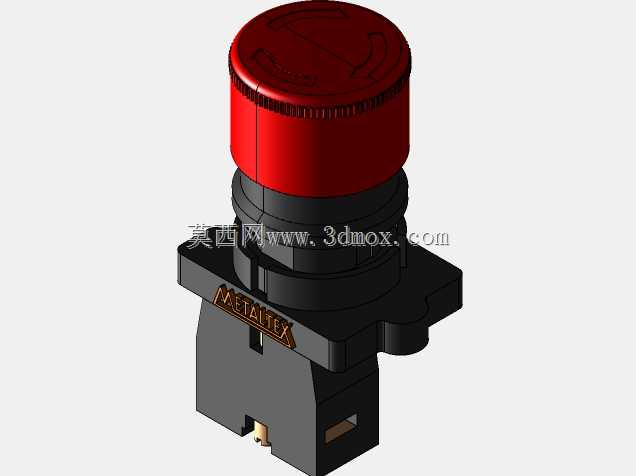

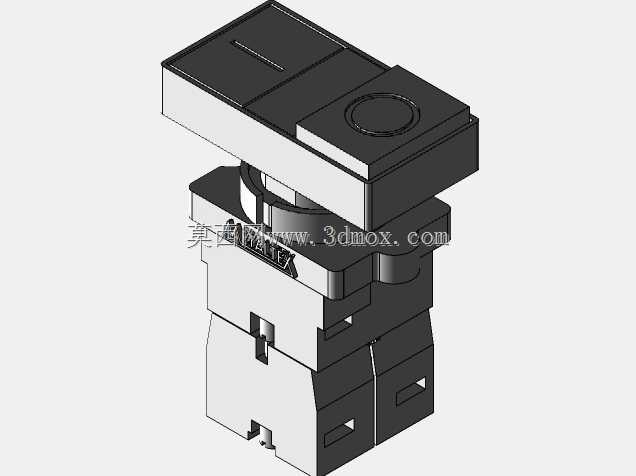

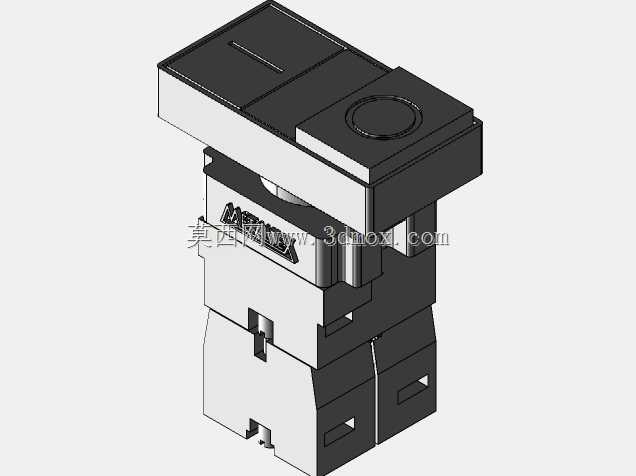

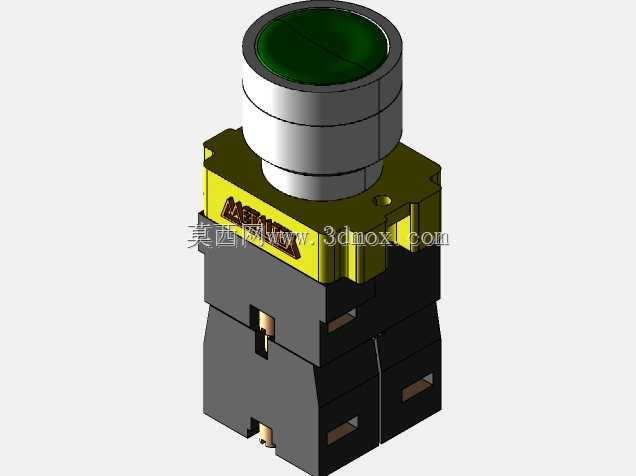

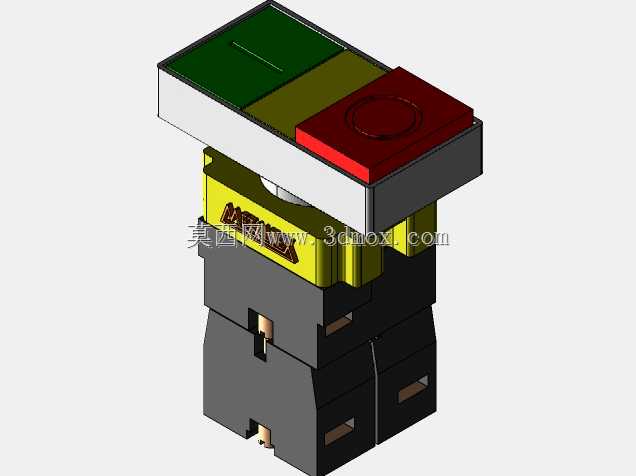

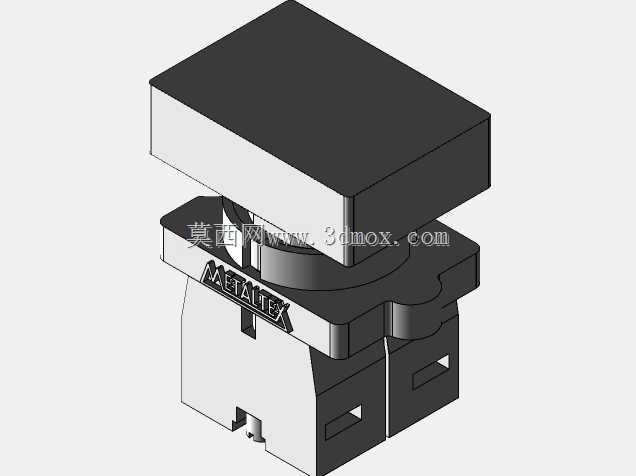

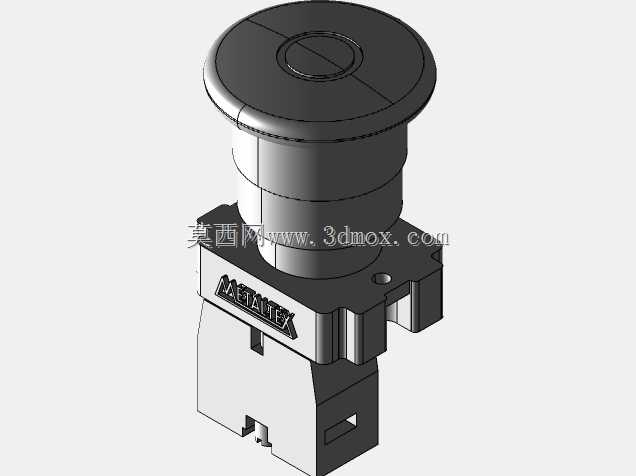

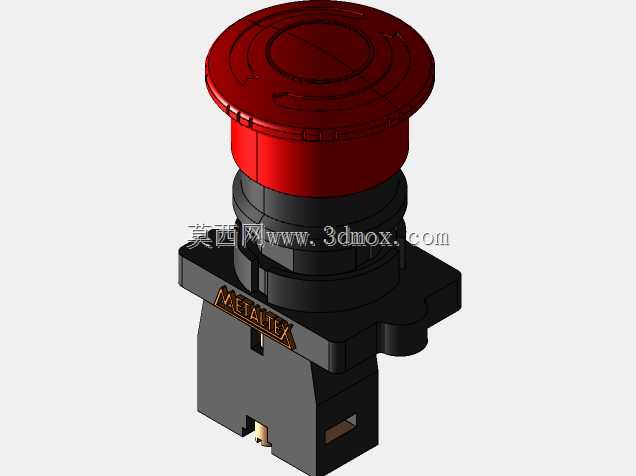

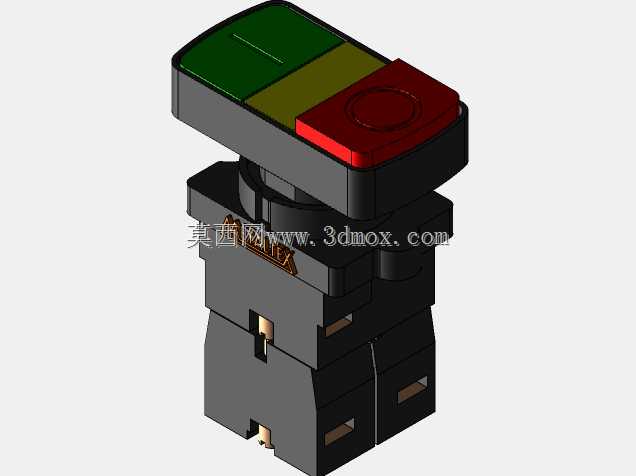

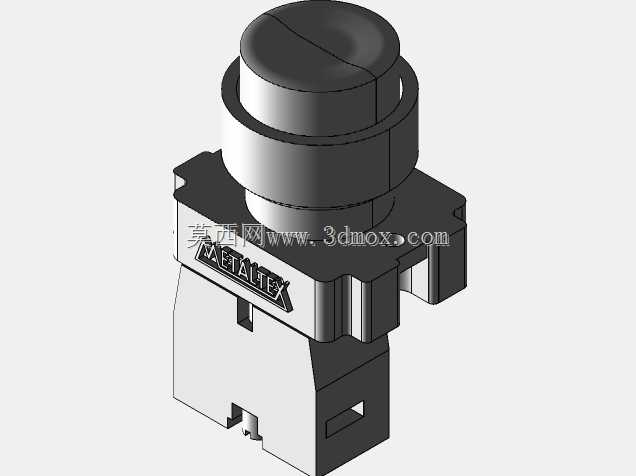

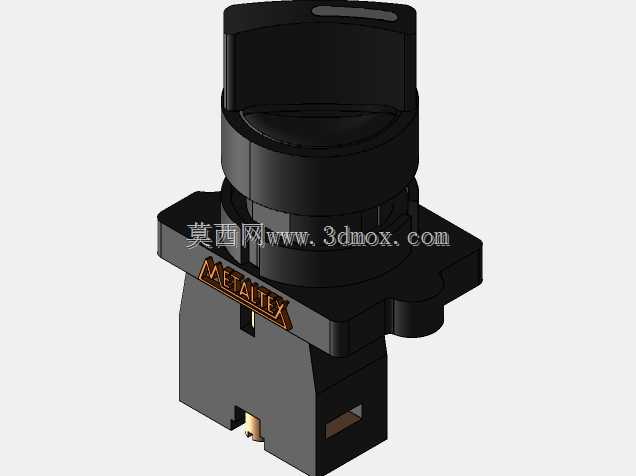

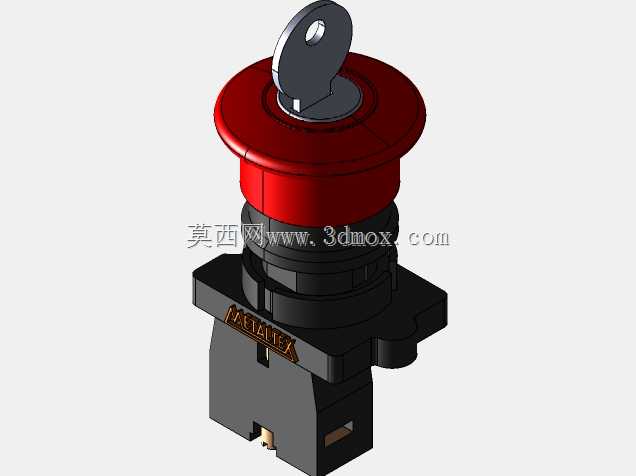

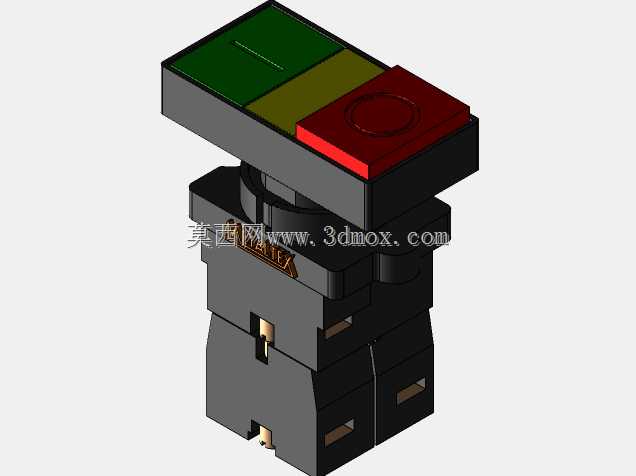

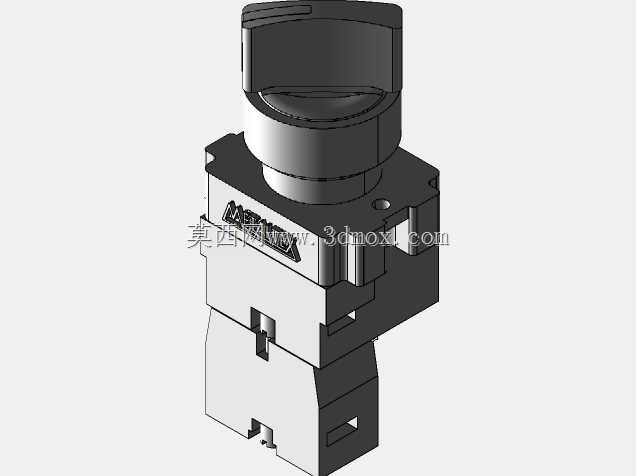

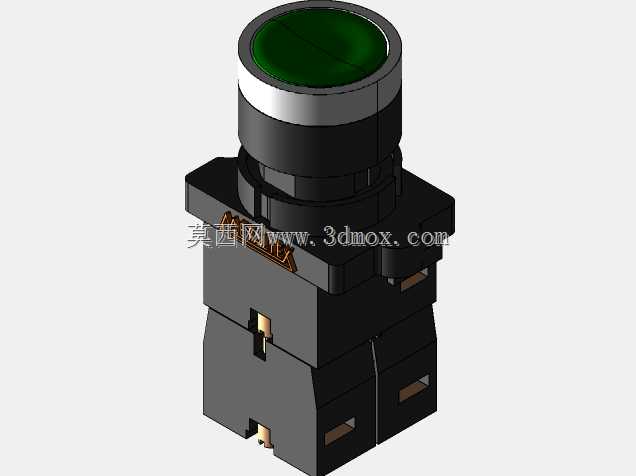

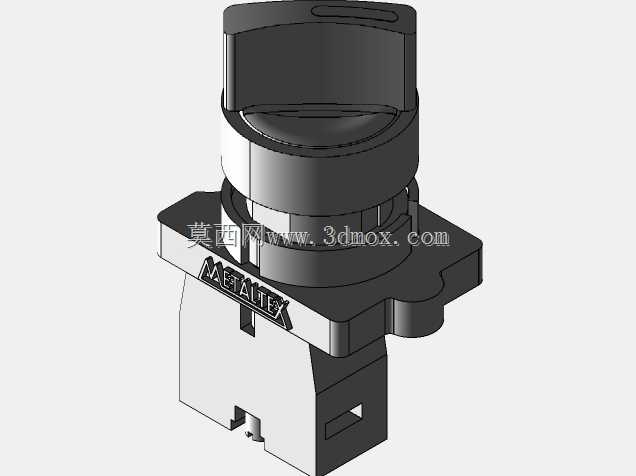

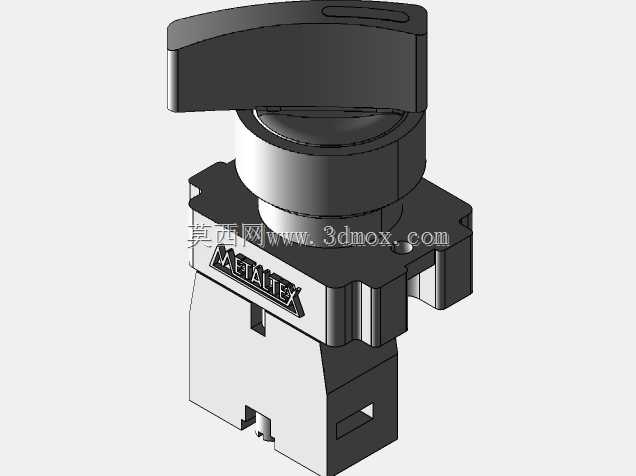

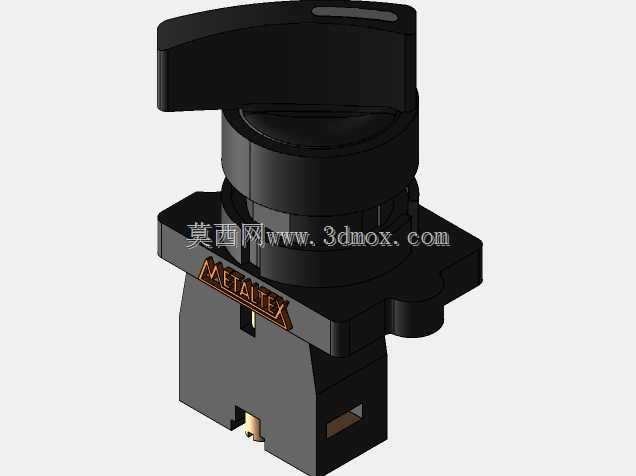

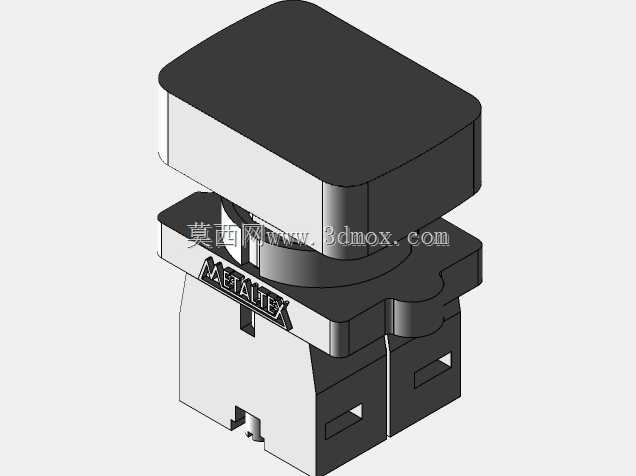

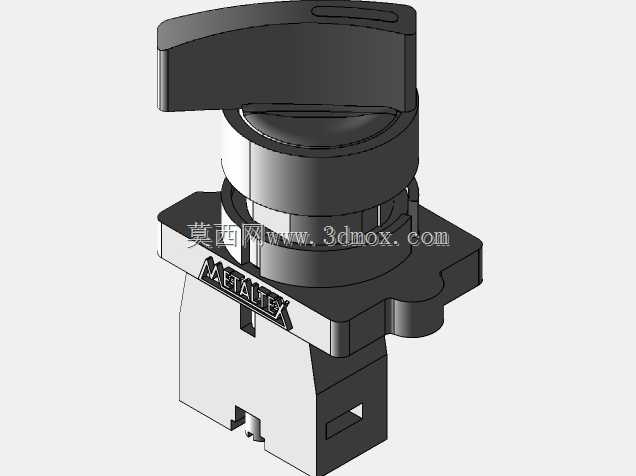

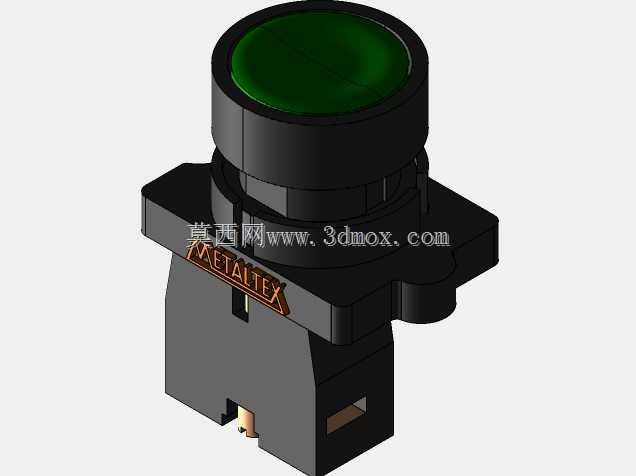

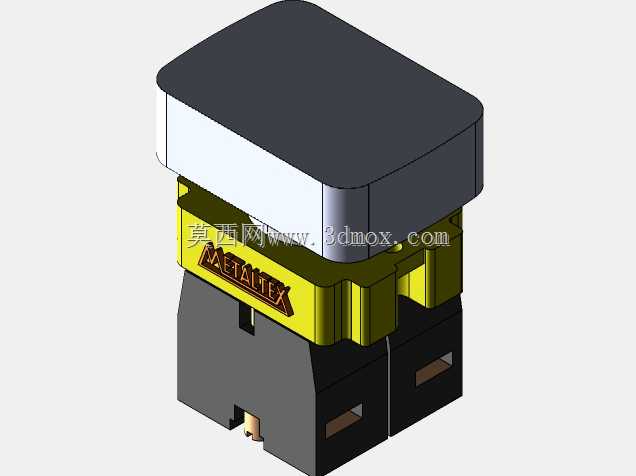

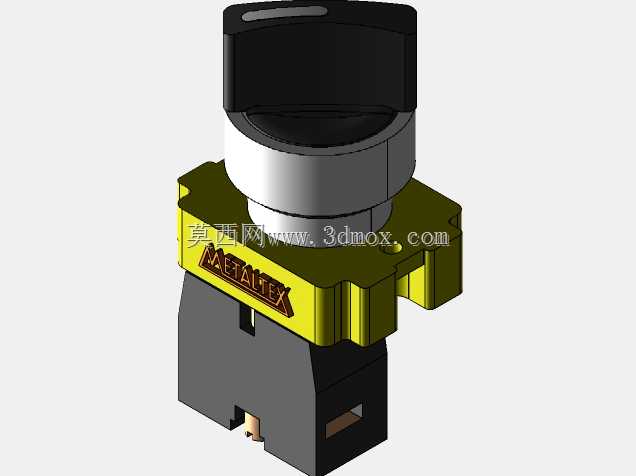

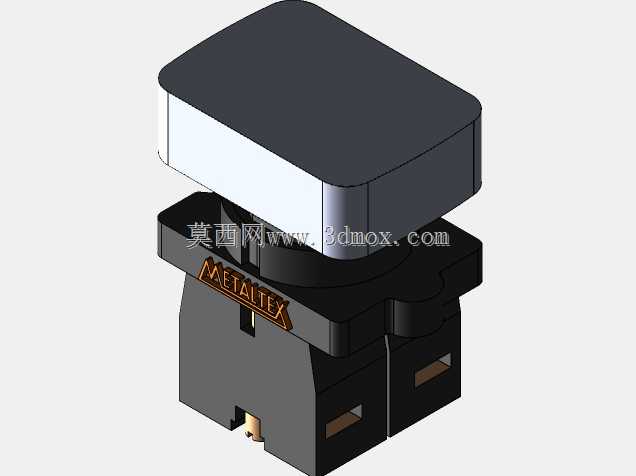

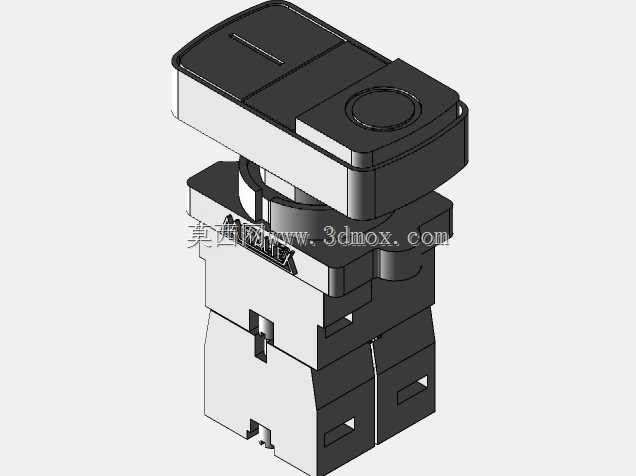

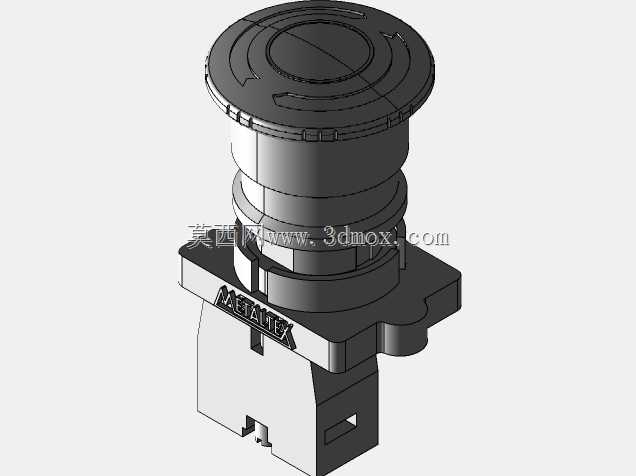

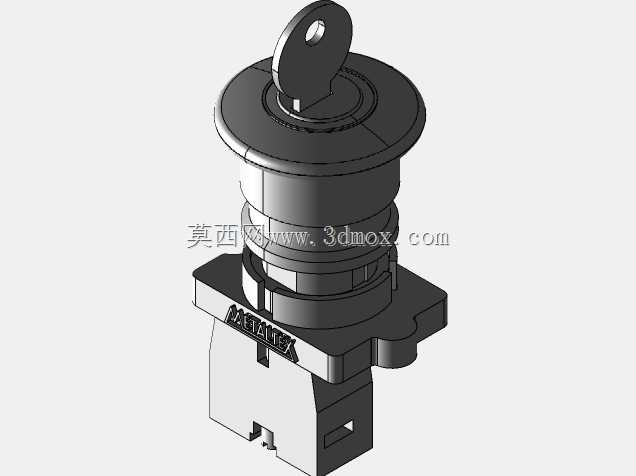

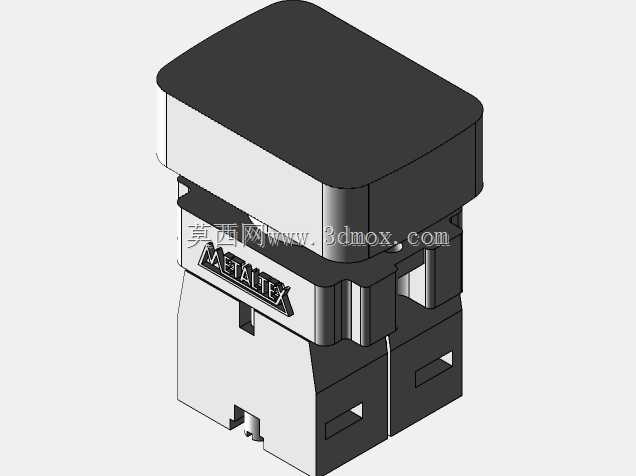

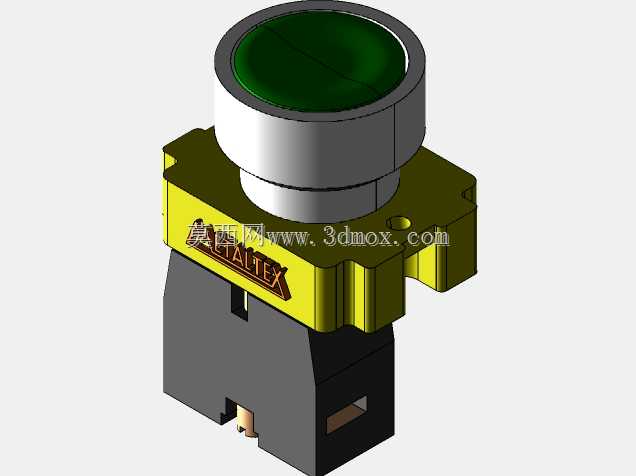

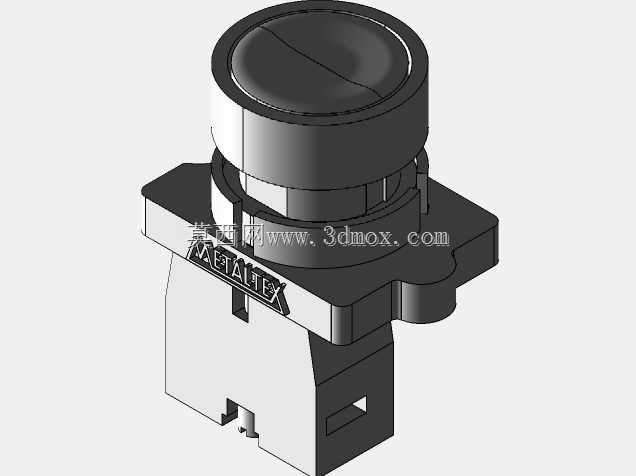

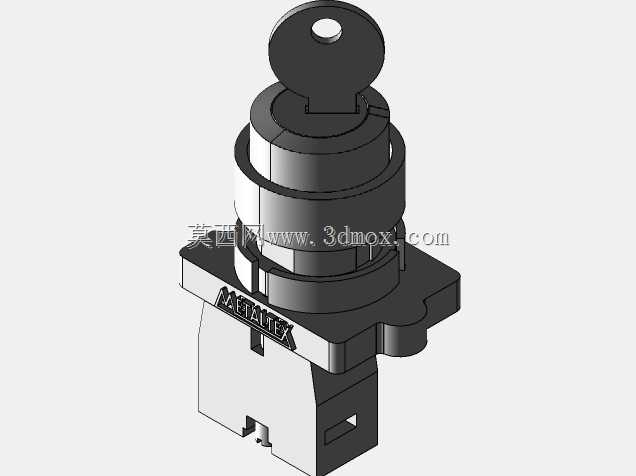

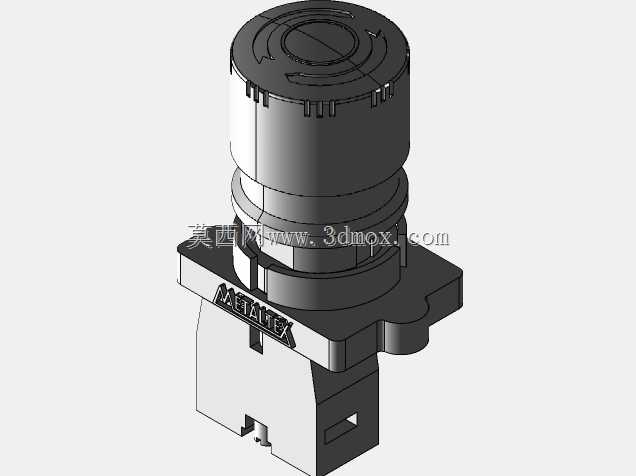

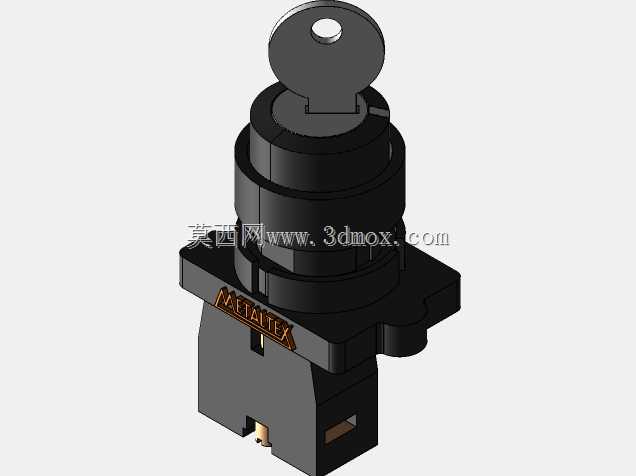

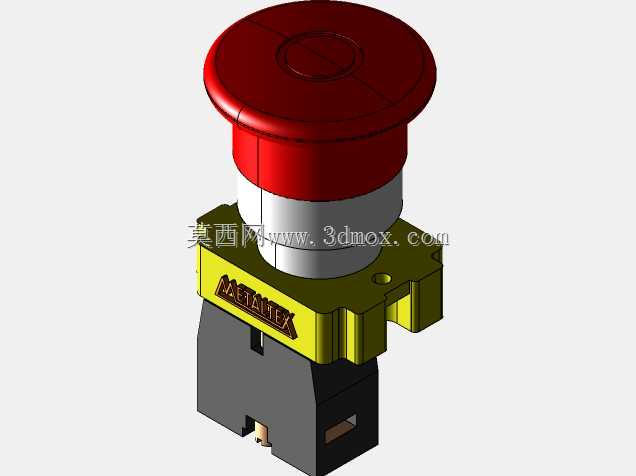

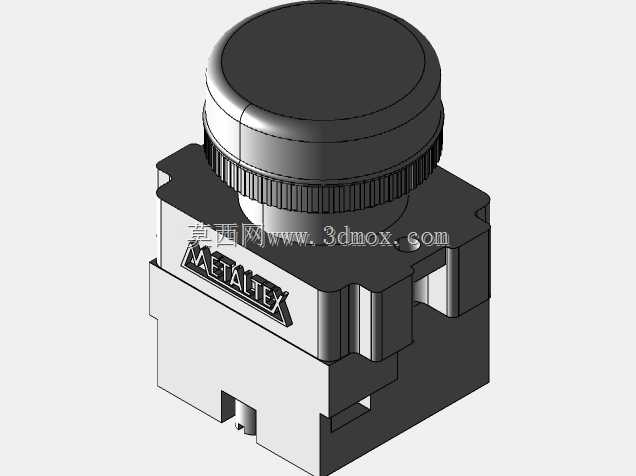

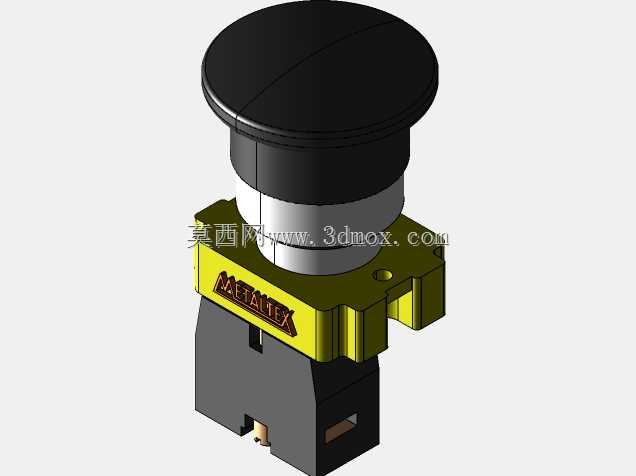

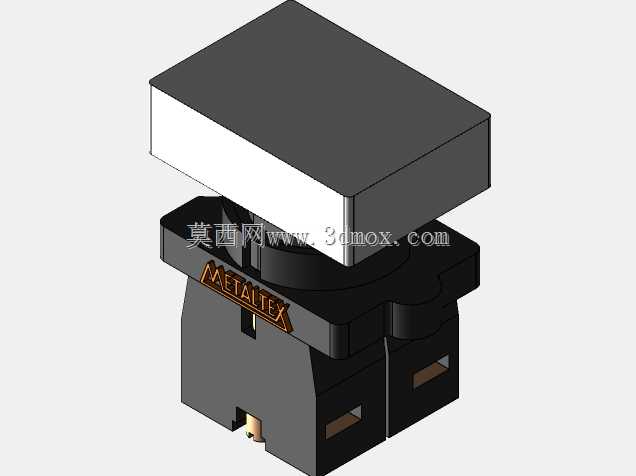

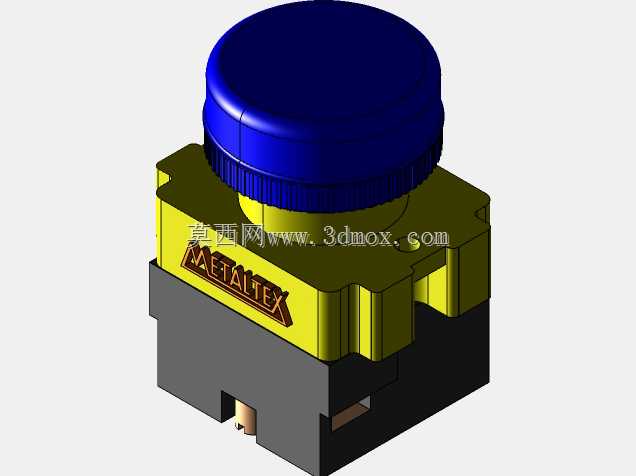

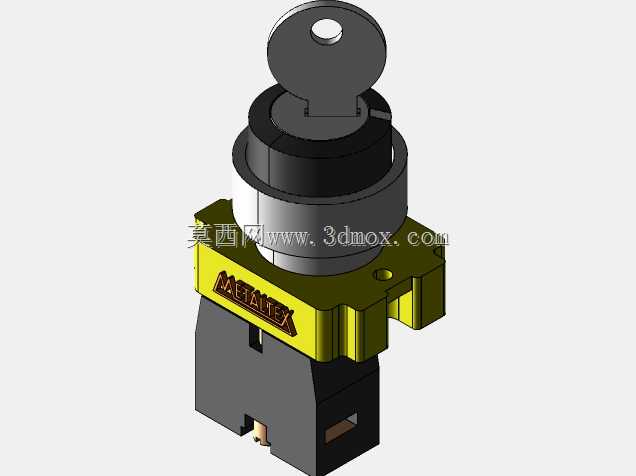

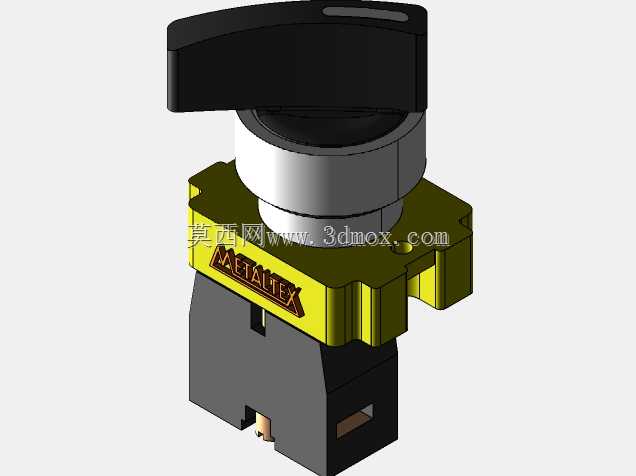

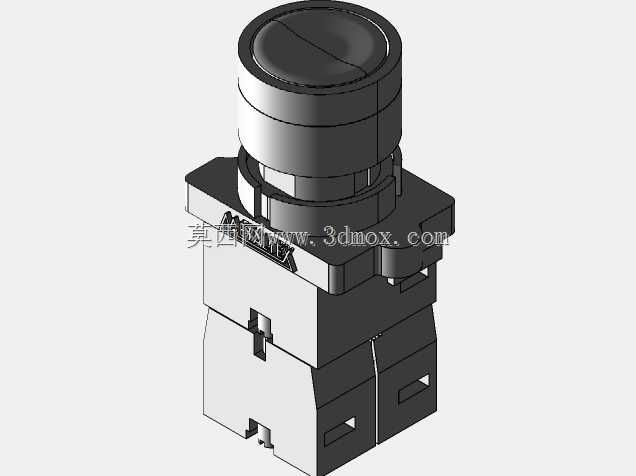

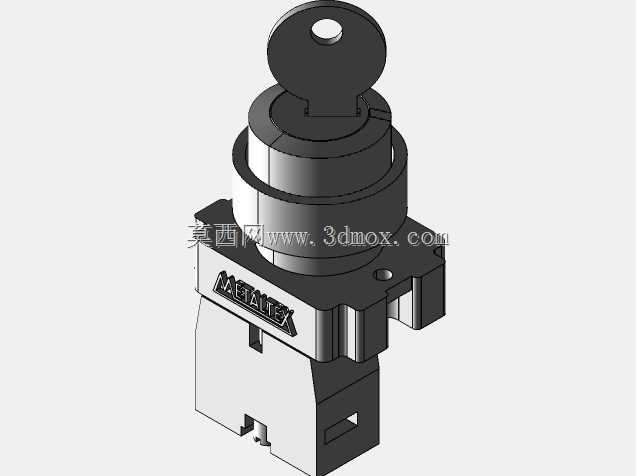

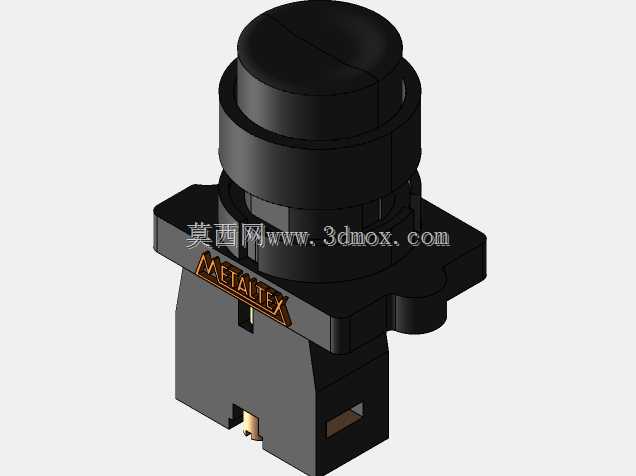

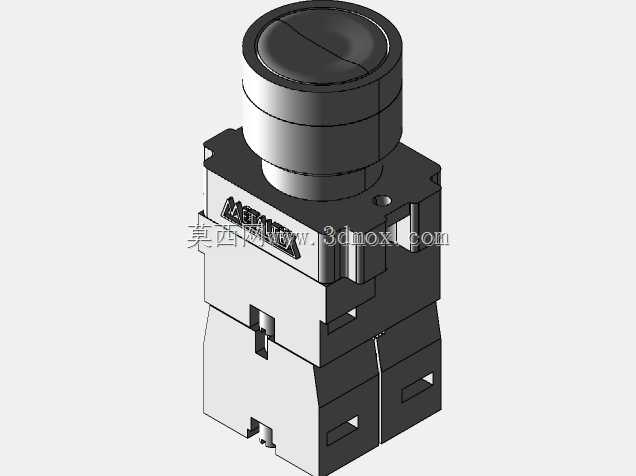

　　这款22mm安装规格的指令执行元件，是工业控制回路里最常见的人机交互终端部件，日常在低压控制柜、生产线操作工位、小型设备操作面板上都能见到同类产品的身影，承担着设备启停、模式切换、急停触发这类最基础也最核心的指令下发功能。从结构拆解来看，这款元件采用上下分层的模块化设计思路，上部操作头部分集成了两个操作单元，一侧为带绿色标识的平钮，另一侧为带红色标识的凸面急停钮，操作头基座采用浅灰色工程塑料注塑成型，表面做了哑光磨砂处理，避免车间强光下产生反光干扰操作人员视线；操作头下方的接触块单元采用黄黑配色的阻燃工程塑料壳体，内部集成了常开常闭触点组，触点采用银合金材质，能在频繁通断的工况下保持稳定的接触性能，避免长期使用后出现接触电阻过大、触点熔焊的问题。

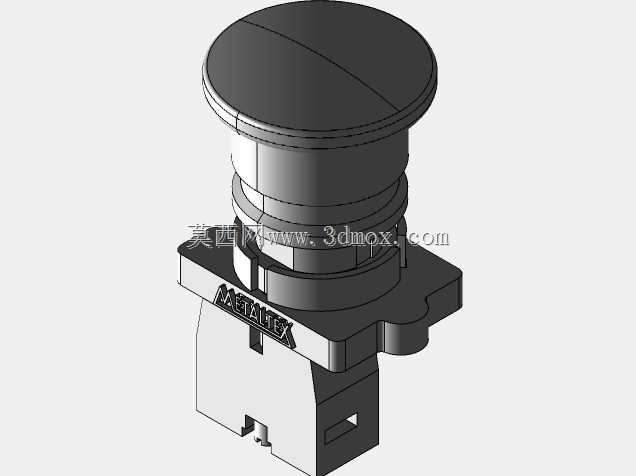

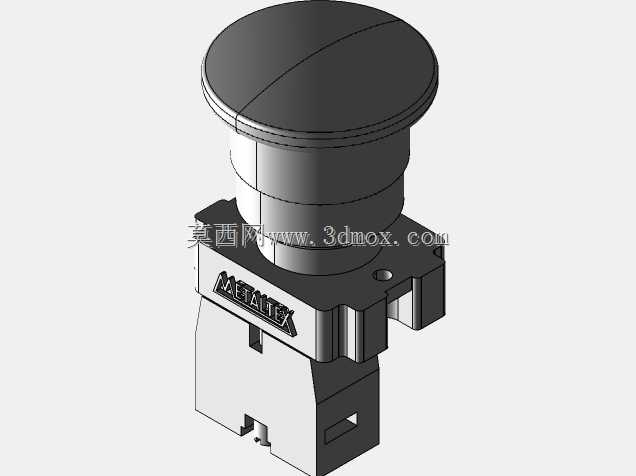

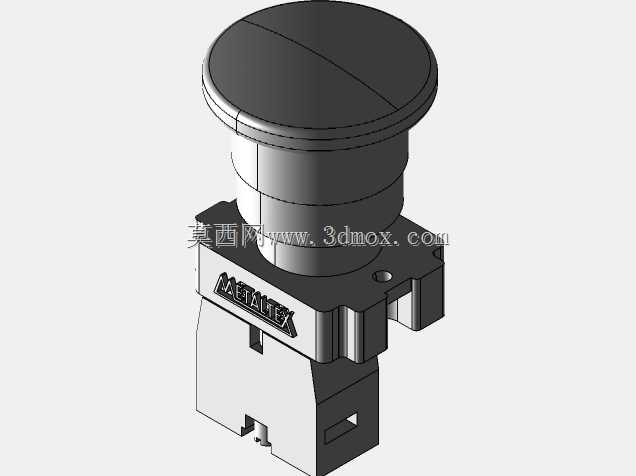

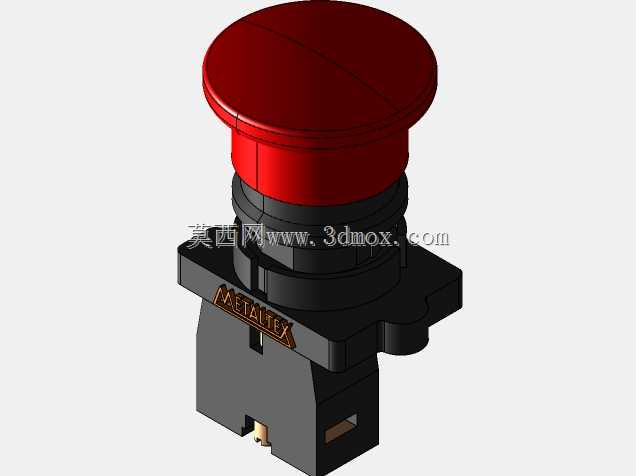

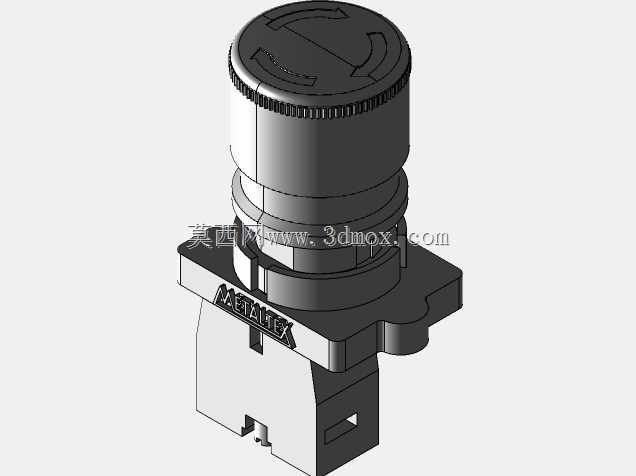

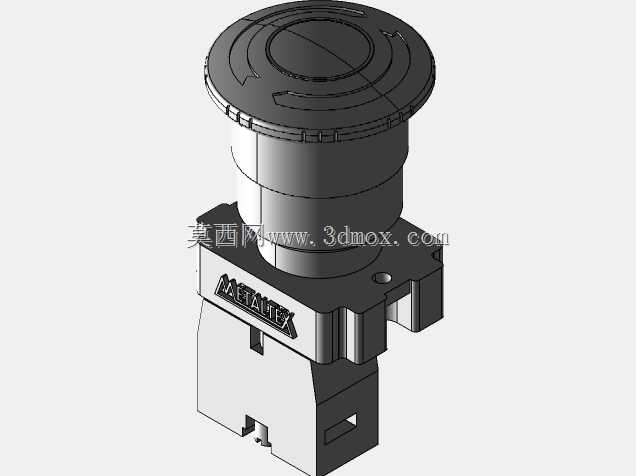

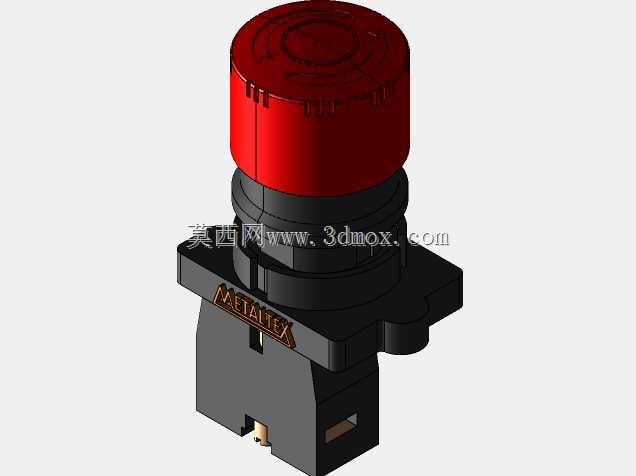

　　设计过程中首先要匹配标准22mm面板安装孔径，安装卡扣的尺寸公差控制在±0.1mm范围内，保证安装时能顺利卡入面板开孔，同时不会因为间隙过大出现操作时晃动的问题；操作头的按压行程设计为2.5mm，按压力度控制在5N左右，既不会因为力度太轻出现误触发，也不会因为力度过大导致操作人员长期操作产生手部疲劳。急停钮采用旋转复位的结构设计，触发后需要顺时针旋转45度才能复位，避免误碰复位导致设备意外启动，符合工业安全设计的通用规范；按钮上部的标识区预留了标签粘贴位，可以根据实际使用需求粘贴功能标识，比如启动、停止、复位这类文字标识，方便操作人员快速识别按钮功能。

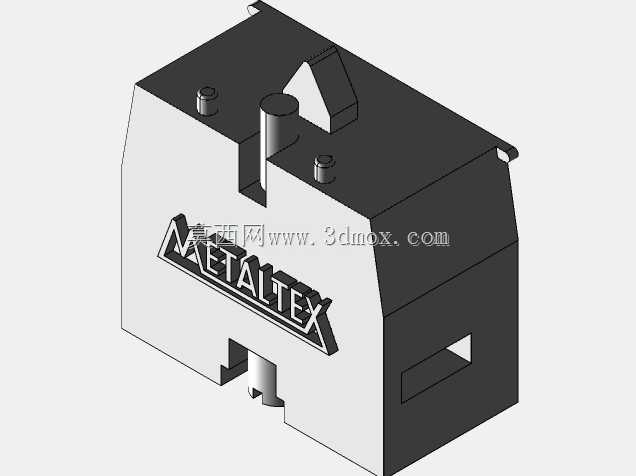

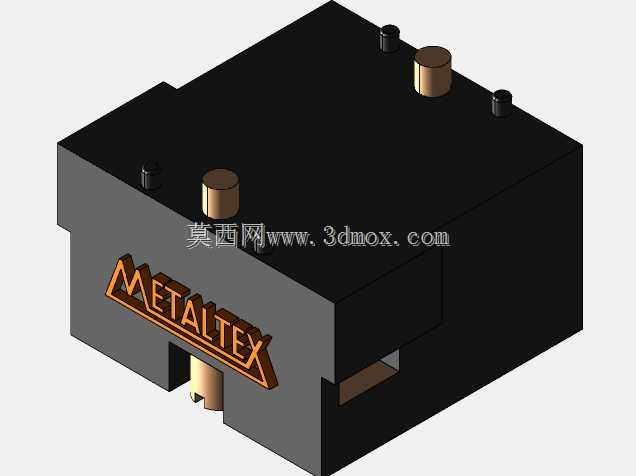

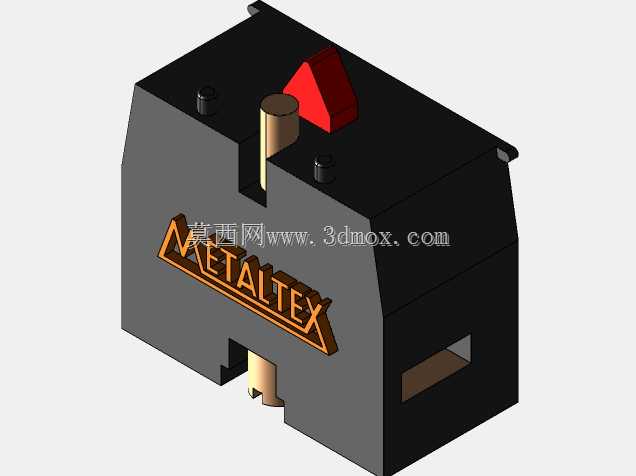

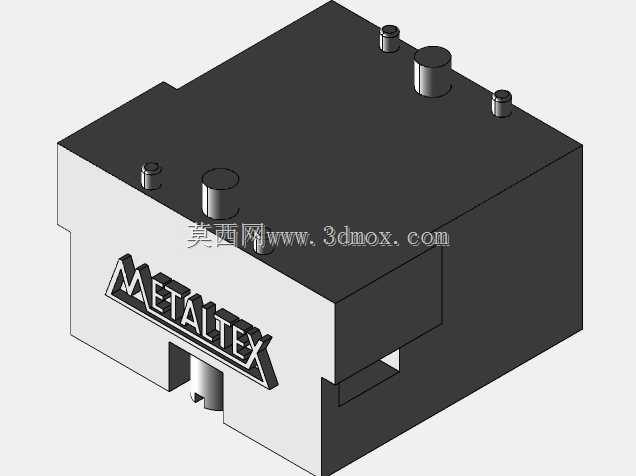

　　接触块部分采用导轨卡扣式设计，可以根据实际回路需求扩展触点数量，不需要额外更换整个按钮单元，降低后期维护的成本；接线端子采用升降式螺丝压紧结构，能适配0.5-2.5平方毫米的多股铜芯导线，接线时不需要对导线做特殊处理，拧紧螺丝就能保证可靠的电气连接，避免车间振动环境下出现接线松脱的问题。从安装边界来看，这款元件安装后操作头突出面板表面的高度为12mm，面板后方的嵌入深度为38mm，设计控制柜面板布局时需要预留足够的后方空间，避免和柜内的线槽、其他电气元件产生干涉；两个操作单元的中心间距为18mm，符合低压电气元件的安全间距要求，操作时不会误碰到相邻的按钮。

　　这款元件的防护等级达到IP65，操作头部分的密封结构可以阻挡车间内的粉尘、切削液飞溅进入元件内部，适合在机加工车间、装配生产线这类工况相对复杂的场景使用；内部的触点部分采用密封式结构，即使有少量粉尘从接线端进入，也不会影响触点的正常通断。在三维建模过程中，需要重点还原操作头的曲面弧度、卡扣的配合间隙、触点部分的分层结构，尤其是急停钮的凸面弧度、绿色按钮的平面标识区细节，都要和实际产品的尺寸保持一致，这样导出的工程图才能直接用于面板开孔设计、操作工位布局模拟，避免实际安装时出现尺寸不匹配的问题。建模时还要注意不同材质部分的颜色区分，比如红色急停钮、绿色操作钮、黄色接触块基座、黑色底座部分的配色要和实物一致，方便在做设备虚拟装配时快速识别元件类型，提升整体装配的效率。这类指令执行元件虽然是工业控制系统里的小型基础部件，但设计时的细节直接影响到设备操作的安全性和便捷性，比如按钮的按压反馈、复位的清脆感、卡扣的锁紧力度，都是实际使用中操作人员能直接感知到的细节，建模时还原这些细节，才能让三维模型真正服务于实际的工程设计，而不是单纯的外观展示。
