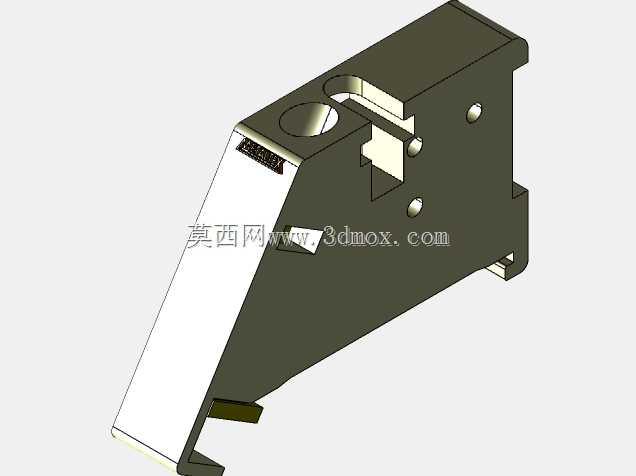

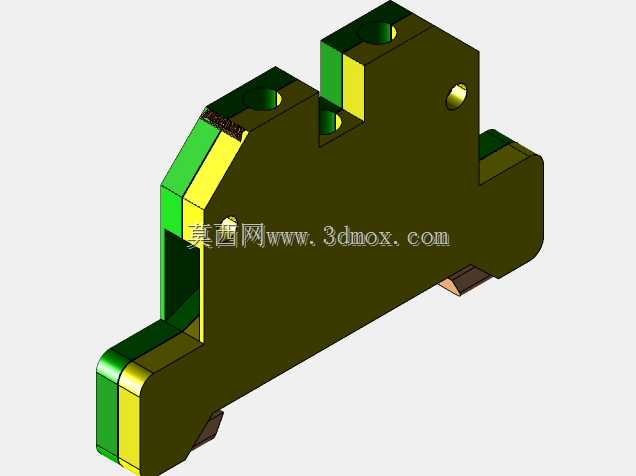

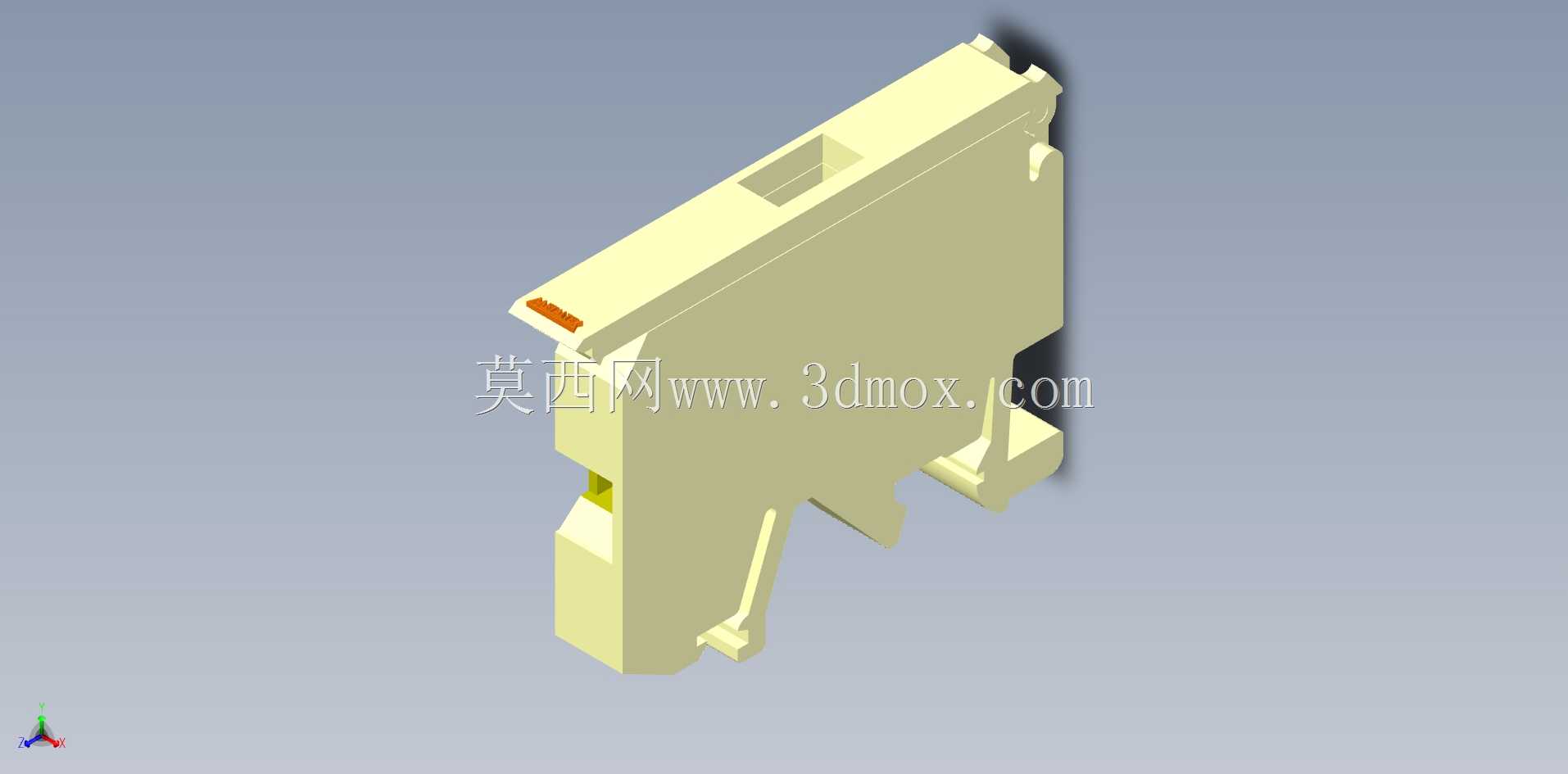

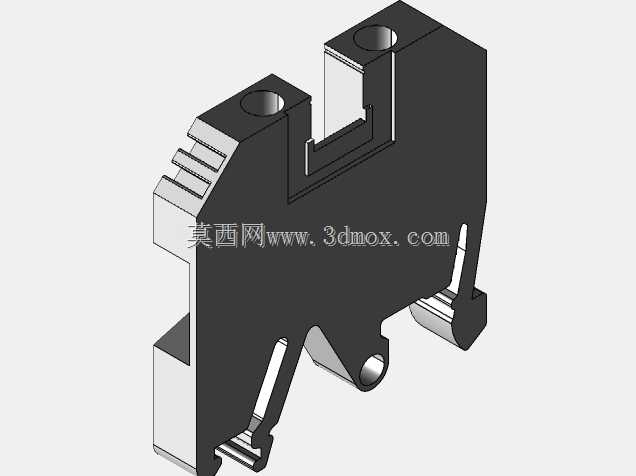

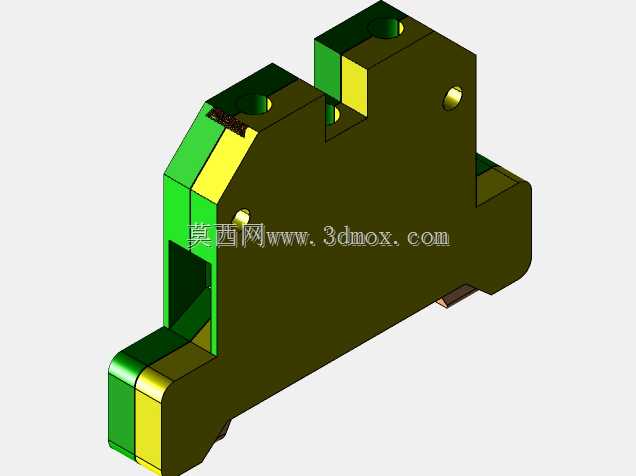

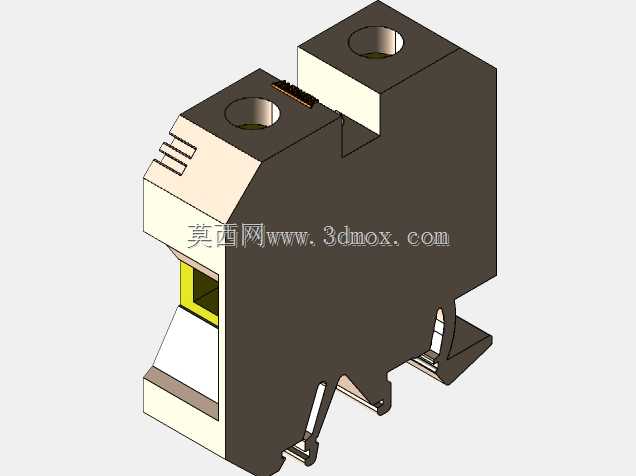

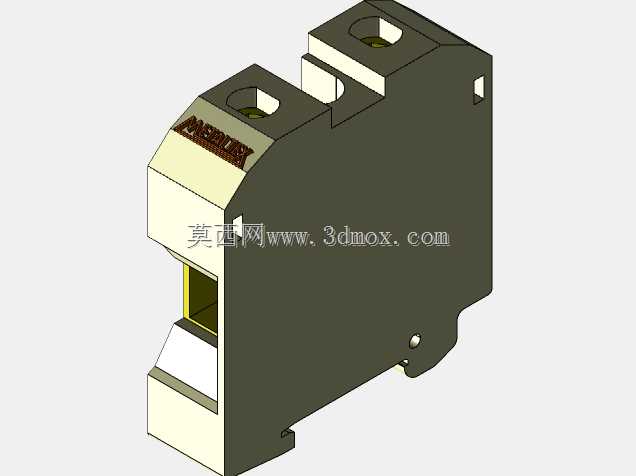

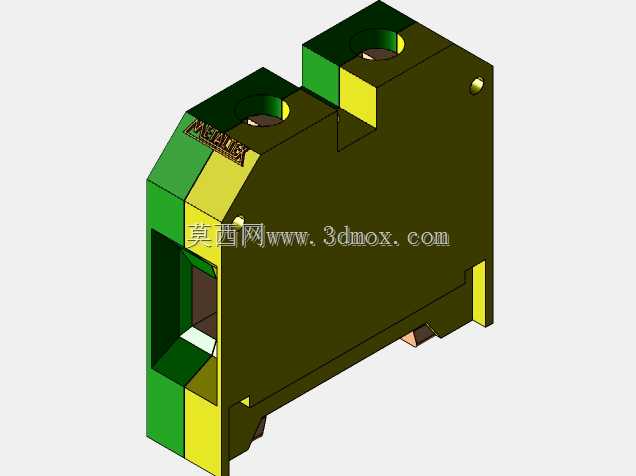

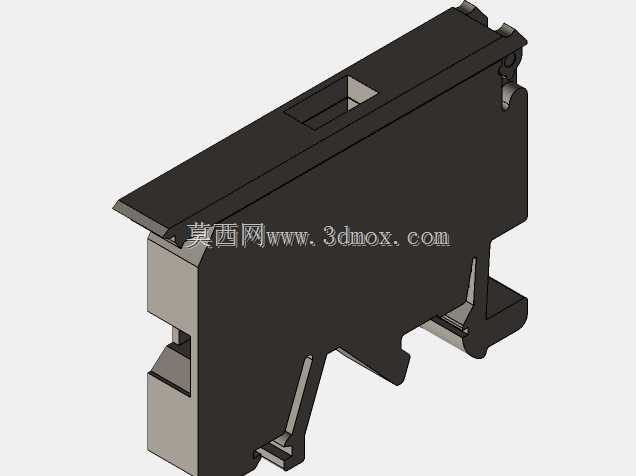

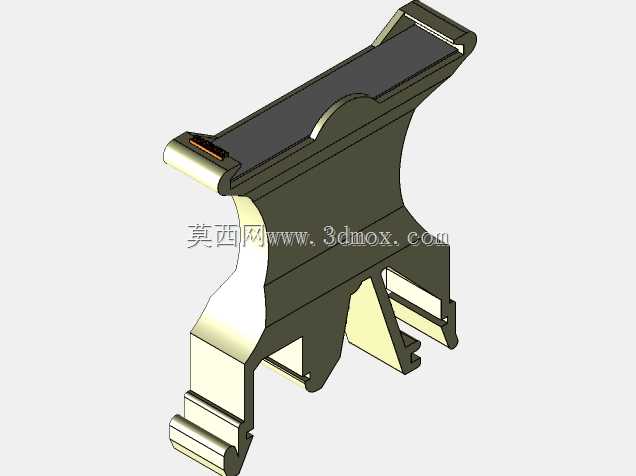

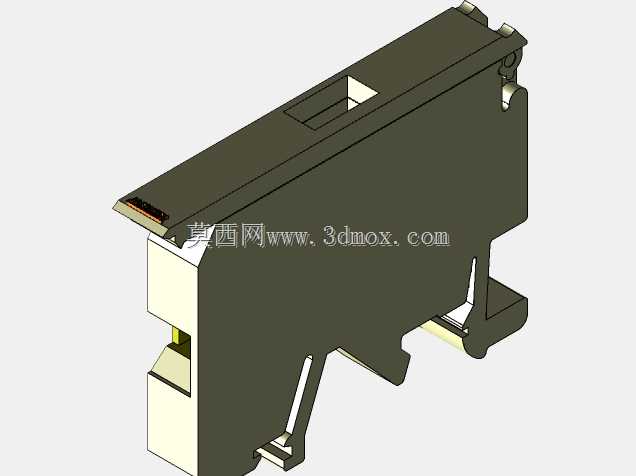

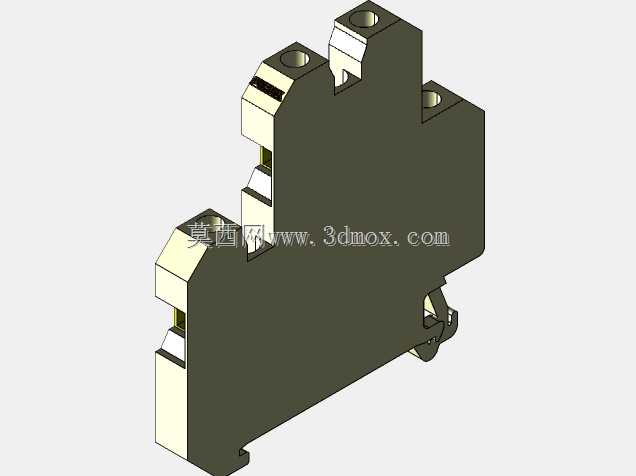

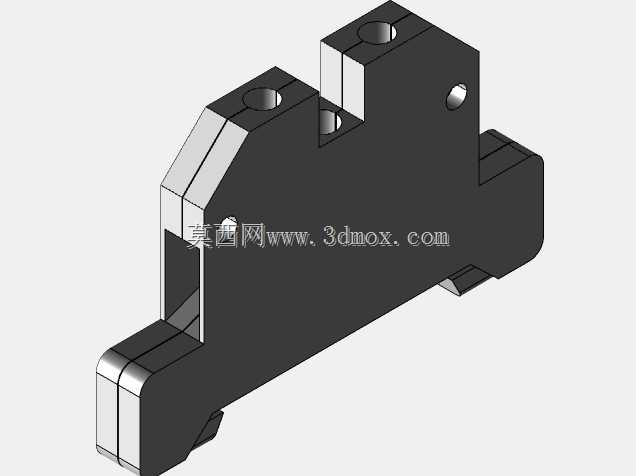

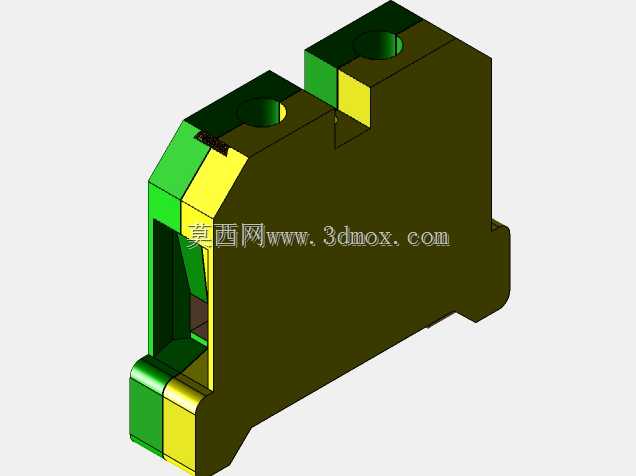

DIN35导轨式通道接线连接器结构

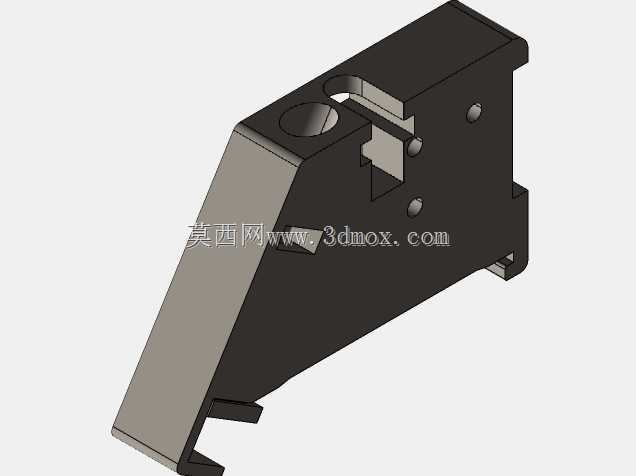

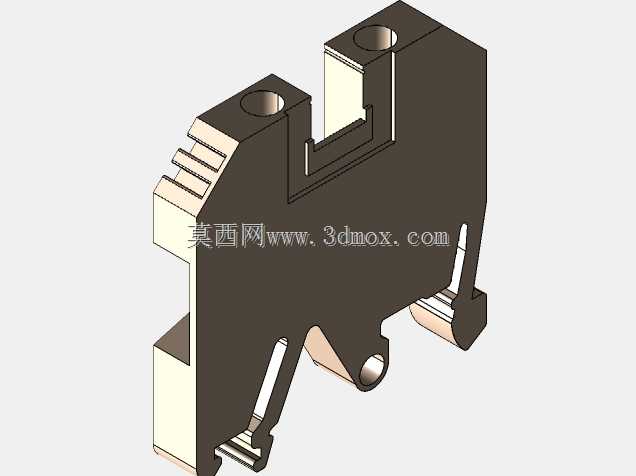

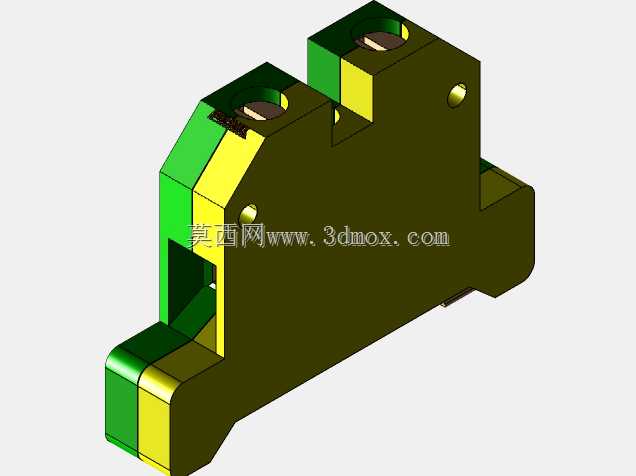

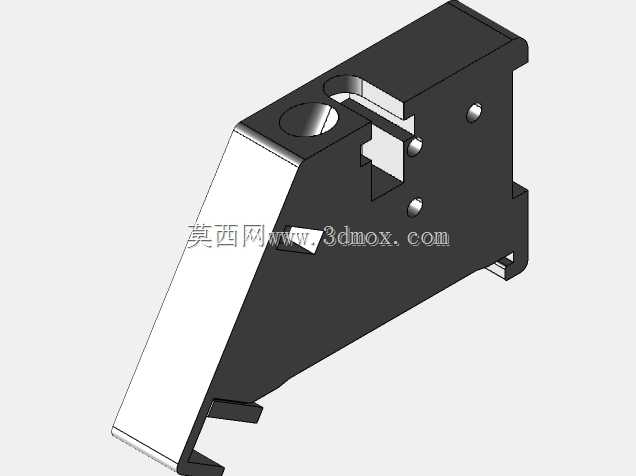

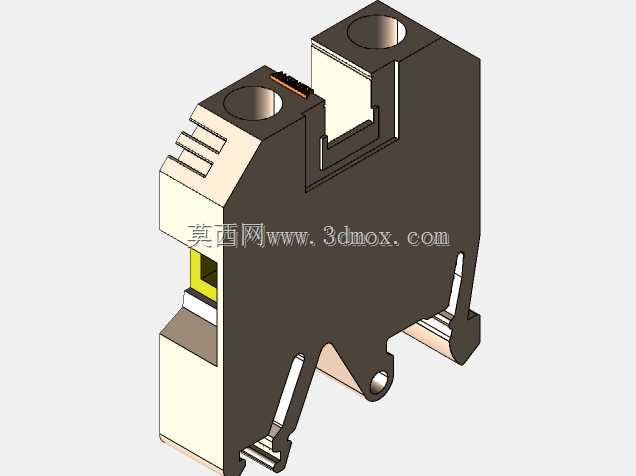

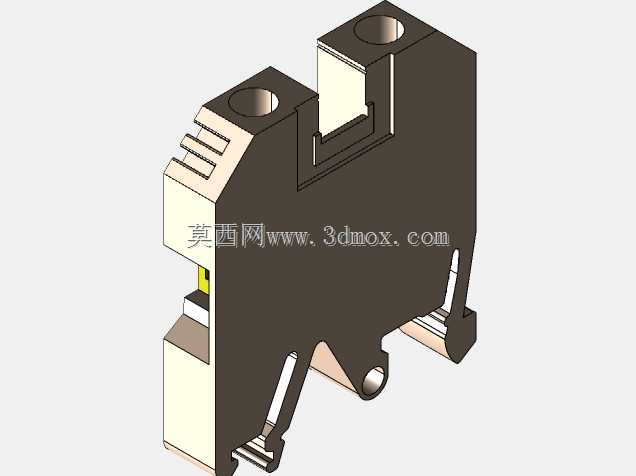

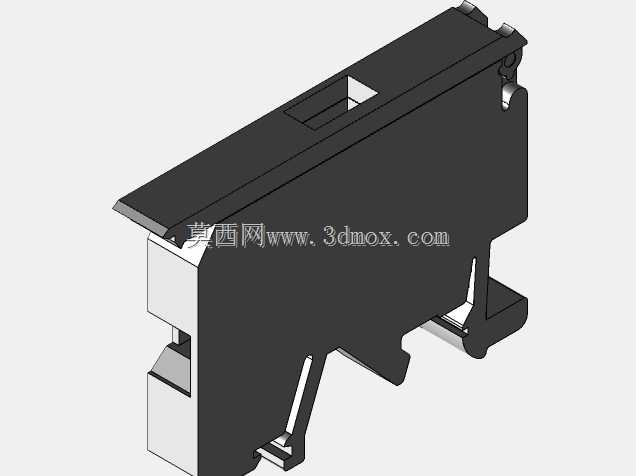

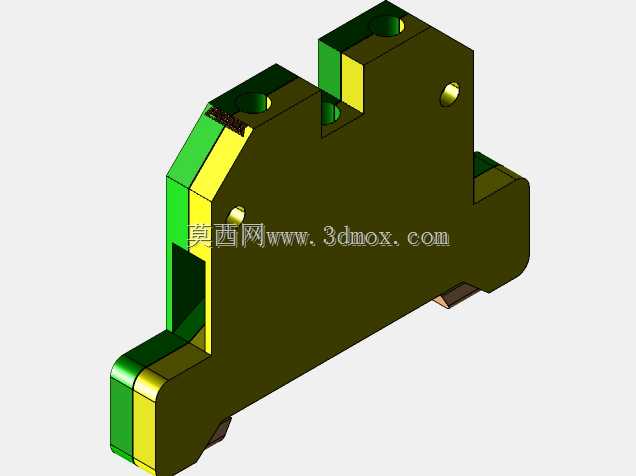

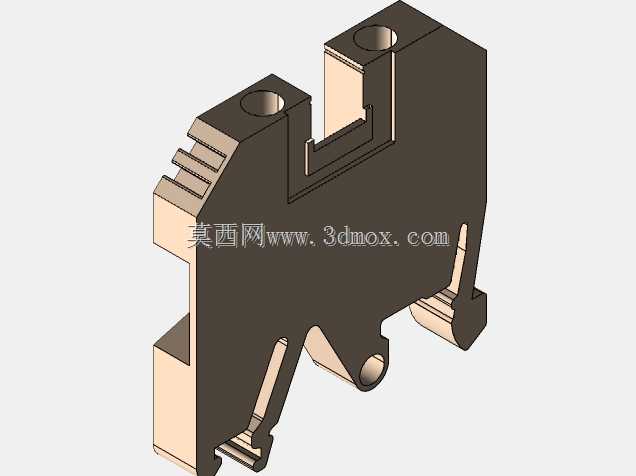

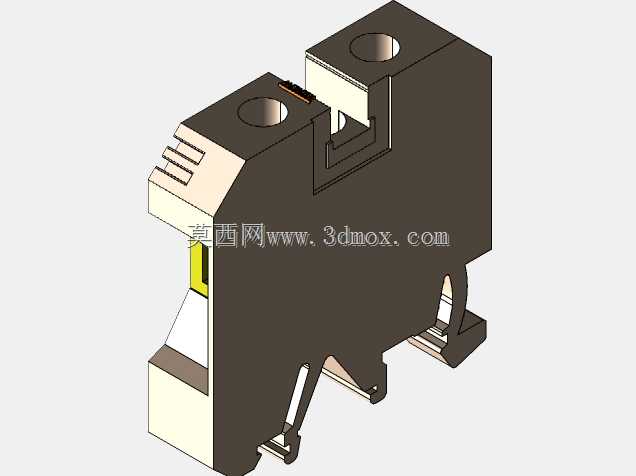

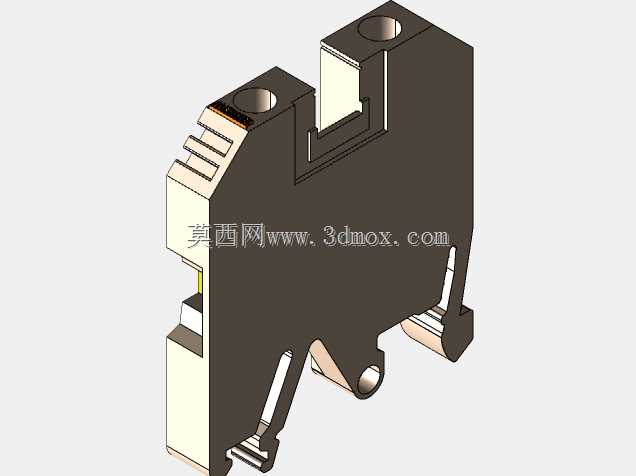

　　在低压配电盘、工业控制柜的内部布线场景里，这类适配DIN35标准导轨的通道连接器，是解决柜内多回路导线分接、跨接的核心基础元件，和传统螺钉锁紧的端子排不同，该款连接器采用伞式压接结构，单通道可适配2.5平方毫米及以下的多股铜芯导线，无需额外压接冷压端头，导线剥除规定长度绝缘层后直接插入接线位，内部的弹簧夹片会自动咬合导线线芯，既保证接触电阻符合低压配电的温升要求，也能避免设备运行过程中因振动、热胀冷缩导致的接线松脱故障。从结构设计逻辑来看，这款连接器的壳体采用卡扣式快装结构，底部的导轨卡脚做了弹性让位设计，安装时只需对准DIN35导轨的上沿轻压，卡脚会自动回弹锁止在导轨的下沿，无需额外螺丝固定，单模块的安装耗时不超过两秒，在批量组装柜内元件时，能大幅降低布线环节的人工工时。相邻模块之间设计有对位拼接槽，多通道扩展时可以直接沿槽位拼接，拼接后整体的平面度误差控制在0.2毫米以内，不会出现相邻模块错位导致的导轨安装卡滞问题。

　　壳体的绝缘部分采用阻燃尼龙材质，耐温等级达到B级，可在-25℃到85℃的环境温度下长期工作，爬电距离和电气间隙完全符合低压开关设备和控制设备的相关安全标准，相邻接线位之间的绝缘耐压可承受2kV工频电压1分钟不击穿，满足工业现场的电磁兼容与绝缘安全要求。从安装边界尺寸来看，单通道模块的宽度仅为6.2毫米，在35毫米标准导轨上每米长度可布置超过160个接线回路，相比传统螺钉端子节省近40%的柜内安装空间，模块的总高度从导轨安装面算起为42毫米，适配绝大多数深度超过60毫米的控制柜安装空间，不会出现柜门关合时干涉元件的问题。

　　接线位的入口做了喇叭口导向设计，导线插入时不会出现线芯散丝顶在壳体外的情况，每个接线位旁预留了标识条插槽，可插入打印好的回路编号标签，方便后期设备运维时快速查找对应回路。模块顶部设计有统一的测试点，可直接插入万用表表笔进行电压、通断测试，无需拆开接线或触碰带电的线芯部分，降低运维过程中的触电风险。在实际工程应用中，这类连接器常被用在PLC控制柜的IO信号分接、小型配电回路的导线转接、传感器信号的集中汇接场景，相比传统的接线端子排，其免工具接线的特性尤其适合现场布线空间狭小、接线作业量大的项目，比如自动化生产线的现场接线箱、楼宇配电的层间端子箱、风电塔筒内的辅助回路接线等场景。

　　设计时针对现场常见的误操作问题做了冗余防护，比如当导线未插到位时，内部的弹簧夹片不会完全锁止，轻轻拉扯导线就会脱出，避免虚接导致的接触不良发热；卡脚位置做了防断裂加强筋，反复拆装十次以上也不会出现卡脚断裂的问题，满足柜内元件调整、回路改造时的重复拆装需求。壳体的表面做了哑光防滑处理，安装时手部握持不会打滑，模块的拼接缝隙控制在0.1毫米以内，灰尘、潮气不容易进入壳体内部，在有少量粉尘、湿度偏高的工业现场也能稳定工作。
