荧光灯配套UV电源镇流器结构设计

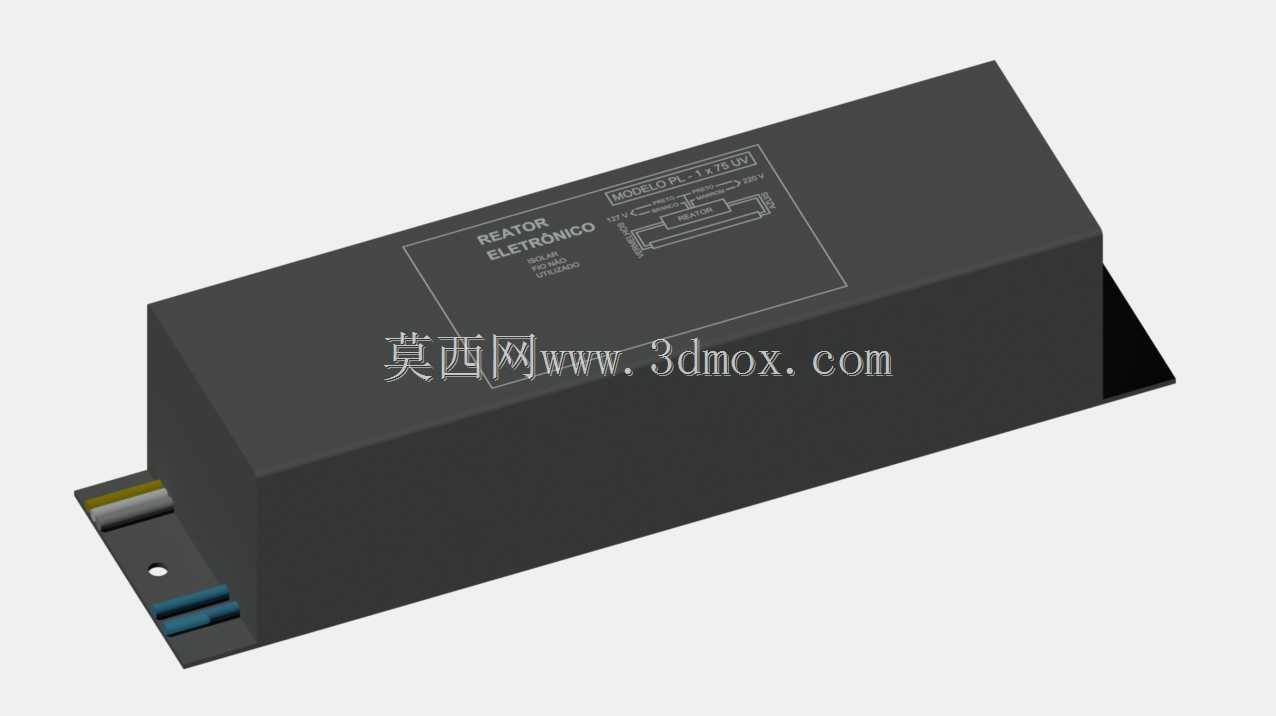

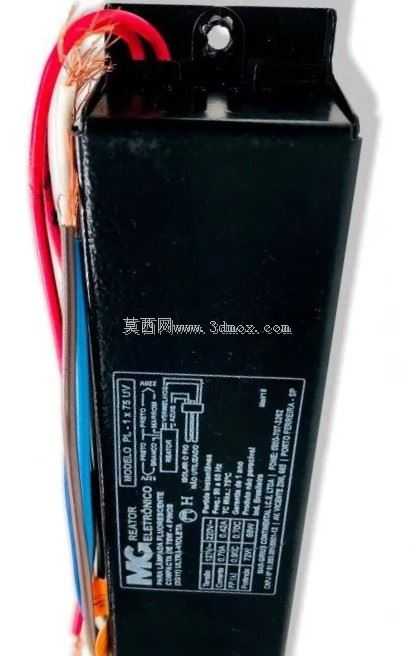

　　在工业UV固化、商用荧光照明场景里，这类配套的电源镇流组件是保障灯管稳定启动、长效运行的核心部件，很多现场调试的工程师都遇到过镇流器参数不匹配导致灯管频闪、寿命骤减甚至烧损的问题，因此这类组件的结构设计必须完全贴合灯管的电气参数与安装空间要求。从实际应用来看，该组件适配1x75W规格的UV荧光灯管，支持60Hz工况下127V与220V两种输入电压切换，额定工作电流覆盖0.63A到0.35A区间，温升阈值控制在97℃以内，完全匹配工业产线UV固化工位、商用空间荧光照明的长时间连续运行需求，不会因为长时间满负载工作出现过热脱焊、绝缘老化的问题。设计阶段首先考虑的是安装兼容性，整体外壳采用金属材质，抗电磁干扰能力强，能适配工业车间复杂的电磁环境，避免周边大功率设备启停对镇流器工作状态产生干扰。外壳的最大外轮廓尺寸控制在150mm×43mm×37mm，这个尺寸是按照常规照明灯具内置安装腔的通用预留空间设计的，不需要额外对灯具壳体进行二次开孔或切削改造，直接替换同规格老旧镇流器即可完成维护更换，大幅降低现场运维的改造成本。

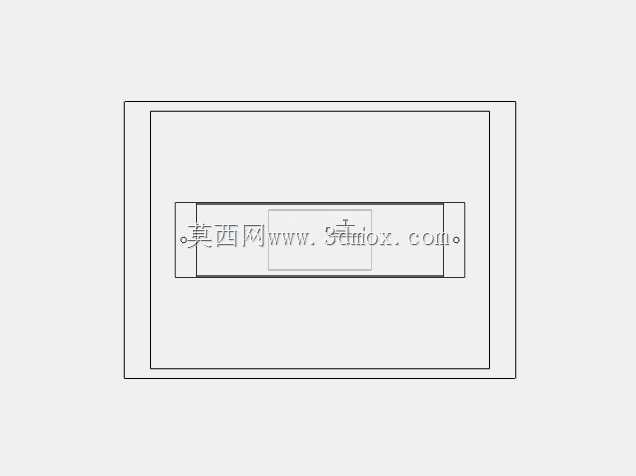

　　底座部分的总长度为170mm，其中内部用于容纳核心绕组、电路板的腔体长度为147mm，腔体宽度44mm，腔体高度40mm，这个内部空间的预留既保证了核心元器件有足够的散热间隙，不会因为元器件排布过于紧密导致热量积聚，也控制了整体的体积冗余，不会出现空间浪费导致组件无法装入紧凑灯具的问题。底座的安装孔位完全遵循行业通用的安装孔距标准，不管是嵌入式安装在荧光灯支架内部，还是外置固定在设备侧壁，都能直接匹配现有安装点位，不需要重新打孔定位。

　　结构设计上还考虑了现场接线的便利性，接线端的预留位置避开了安装固定点位，接线完成后导线不会被安装螺栓挤压破损，同时外壳的接缝处做了错位咬合设计，能阻挡车间内的粉尘、少量飞溅的切削液进入组件内部，适配工业生产车间相对复杂的使用环境。绕组部分的排布做了重心居中设计，组件安装完成后整体重心落在安装孔位的中心区域，长期使用不会因为自重偏移导致安装固定件松动，也不会因为振动出现内部元器件移位的问题。

　　对于结构设计从业者来说，这类电源组件的建模不能只关注外观轮廓的还原，必须把内部腔体的安全间隙、安装孔位的公差配合、不同电压规格下的元器件排布空间都考虑到位，很多新手建模时容易忽略安装边界的预留，导致设计出来的组件要么装不进现有灯具，要么内部元器件没有足够的散热空间，实际投入使用后很快就会出现故障。在设备选型阶段，工程师也可以直接参考这个结构的尺寸参数，判断是否适配现有灯具的改造需求，不需要反复测量实物核对安装空间，大幅提升选型与改造的效率。这类镇流组件的结构看似简单，实则每一处尺寸都对应着实际使用中的需求，比如外壳的厚度选择既要保证足够的结构强度，避免安装时受力变形挤压内部元器件，又要控制整体重量，不会给灯具支架带来额外的负载；腔体内部的走线槽预留，能让内部导线有序排布，避免导线交叉堆叠导致的绝缘层磨损；输入电压切换的拨码位置设计在组件侧面，不需要拆开外壳就能完成电压档位切换，适配不同供电场景的调试需求。
