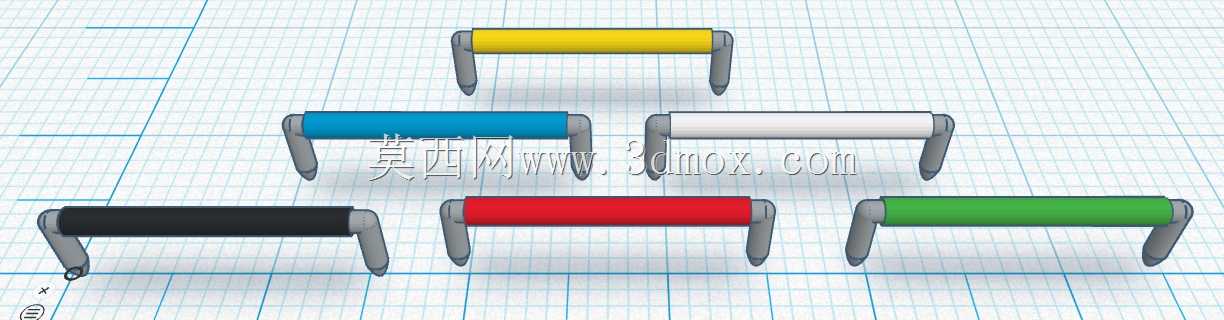

15mm规格彩色电子跳线三维结构设计

　　在低压电子线路的原型搭建、小批量试制以及教学实验场景中，这类15mm长度的跳线是极为常用的板级连接配件，多数时候用于面包板、洞洞板以及小尺寸PCB的点对点短接，替代零散的单股导线完成相邻或间距匹配的焊盘、插孔之间的电气连通，省去现场剥线、剪线、弯脚的繁琐工序，能大幅提升电路搭建的效率，也能避免手工处理导线带来的线芯散乱、长度不一致、引脚弯折角度不统一的问题，让实验板或试制板的布线更规整，排查线路故障时也能快速识别连接关系。

　　从结构设计来看，这类跳线采用两端直插弯脚加中部绝缘护套的经典结构，两端的金属插脚采用标准0.64mm见方的截面尺寸，刚好匹配通用面包板的插孔夹持力范围，插脚的弯折半径控制在0.8mm，既保证弯折处的金属强度，避免反复插拔后出现断裂，也能让插脚垂直段保持平行，间距适配标准2.54mm网格的面包板、排针座间距，插脚端部做了15度的斜切倒角，插入时能顺利对准插孔，不会出现顶弯插脚的情况。中部的绝缘护套采用圆柱型结构，长度为15mm，刚好覆盖跳线中间的金属导体部分，护套外径控制在2.5mm，既保证足够的绝缘厚度，避免相邻跳线之间出现接触短路，也不会因为护套过粗导致相邻插孔无法同时插装元件，适配高密度布线的使用需求。

　　设计过程中首先要确定的是安装边界尺寸，插脚的有效插入长度控制在6mm，这个长度既能保证插入面包板后与内部的弹片充分接触，降低接触电阻，也不会因为插脚过长穿透面包板底部，造成桌面的短路隐患，两个插脚的中心距严格控制在15mm，对应面包板上6个标准孔位的间距，覆盖绝大多数短距离桥接的使用场景，比如跨接一个DIP封装芯片的相邻电源脚、连接排阻的公共端与电源轨、短接测试点等场景都能直接使用。绝缘护套与两端金属插脚的同轴度公差控制在0.1mm以内，避免护套偏心导致插脚平行度超差，插装时出现卡滞。

　　不同颜色的护套设计并非单纯的外观区分，在实际电路搭建中，工程人员通常会用不同颜色对应不同的线路功能，比如红色对应电源正极、黑色对应电源地、蓝色对应信号线路、绿色对应输入端口、黄色对应输出端口、白色对应备用连接，这样在复杂的线路中能快速识别线路功能，不需要逐根测量通断，大幅降低调试阶段的查错成本。护套表面做了细微的磨砂纹理处理，手工插拔时能增加摩擦力，即便是手指有少量汗渍也能顺利拔插，不会出现打滑的情况。金属插脚的表面采用镀锡处理，既提升了导电性能，也能防止长期存放出现氧化，保证接触可靠性，镀层厚度控制在5μm，兼顾抗氧化能力和焊接性能，如果需要将跳线直接焊接在PCB上，不需要额外处理表面就能直接上锡，焊接后的焊点光亮牢固。

　　在实际选型使用时，需要注意这类跳线的载流能力，因为内部导体的截面为0.64mm的单股镀锡铜线，持续载流能力在3A以内，适合信号线路、小电流供电线路的连接，不能用于大电流的功率回路，避免出现过热烧毁绝缘层的问题。插脚的插拔寿命设计在50次以上，满足实验阶段反复修改线路的使用需求，多次插拔后插脚不会出现明显的变形，夹持力也不会出现明显衰减。绝缘护套采用阻燃PVC材质，阻燃等级达到UL94-V0，即便线路出现短时过载发热，也不会出现明火蔓延的情况，提升实验和试制过程的安全性。

　　建模过程中需要重点保证插脚的平行度和间距精度，因为这两个尺寸直接影响插装的顺畅度，如果两个插脚的间距偏差超过0.2mm，插入面包板时就会出现一个脚已经插入、另一个脚对准不了插孔的情况，需要手工校正才能使用，影响使用体验。弯折处的圆角处理也需要重点关注，如果弯折半径过小，会产生应力集中，反复插拔后容易在弯折处出现断裂；如果弯折半径过大，会导致插脚的有效间距变小，无法适配标准孔位。绝缘护套与金属插脚的配合采用过盈配合，过盈量控制在0.05mm，装配后护套不会在金属导体上滑动，使用过程中不会出现护套移位露出内部导体的情况。
