电子设备集成PCB电路板三维结构设计

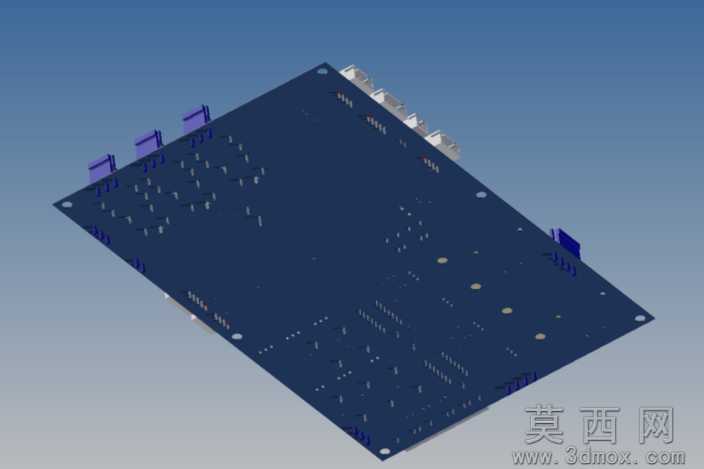

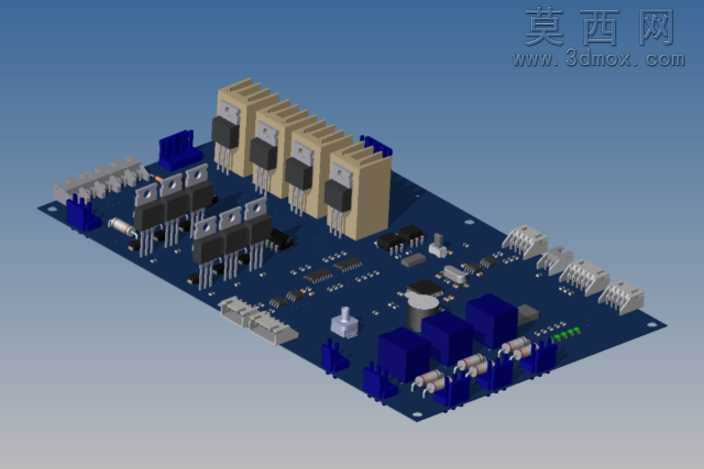

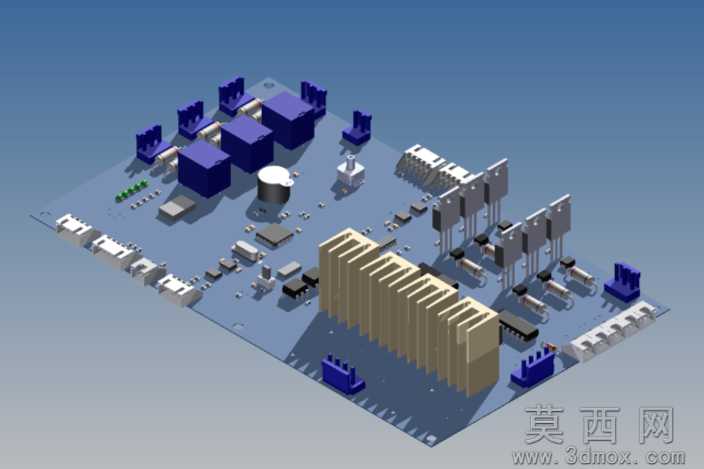

本作品为电子设备用集成PCB电路板的三维结构设计，建模过程严格遵循电子硬件组装的实际工艺逻辑，以1:1等比例还原电路板及搭载元件的真实尺寸与装配关系。建模阶段首先完成PCB基板的主体构建，精准还原基板的矩形轮廓、板厚参数与边缘安装孔位，基板表面的丝印标识、焊盘布局均按照实际电路板的布线逻辑进行排布，确保结构层面的装配精度。针对板上搭载的各类电子元件，建模时做了精细化的结构区分：对于多引脚的长排接插件，还原了塑料基座的卡槽结构与金属插针的排布间距，插针的直径、伸出长度均符合行业通用接插件的规格参数；对于大容量电解电容，还原了圆柱形铝壳的轮廓、顶部的防爆压痕结构以及底部引脚的弯折形态；对于贴片类阻容元件、芯片类元件，分别还原了对应封装的外形尺寸与引脚布局，其中大尺寸散热片结构还原了平行鳍片的排布间距、厚度参数以及与基板的固定点位，蓝色塑料接插件类元件还原了卡扣结构与插接口的内部形态。材质渲染阶段，PCB基板采用哑光蓝绿色的FR-4板材材质，表面做轻微的磨砂质感处理，还原真实电路板的基板触感；金属接插件引脚、散热片采用亚光金属材质，模拟镀锌或铝合金的表面质感；电解电容外壳采用亮面金属铝材质，顶部防爆压痕处做细微的质感区分；塑料接插件采用深蓝色哑光工程塑料材质，不同元件的材质区分清晰，便于识别各部件的功能属性。结构设计上充分考虑了元件的装配干涉问题，所有元件的安装高度、引脚伸出长度均按照实际焊接工艺预留合理空间，高元件与矮元件的排布错落有序，接插件统一布置在板边区域，符合实际电路板的接口使用逻辑，散热片布置在核心发热元件位置，鳍片方向预留合理的通风散热空间，整体结构既还原了真实电子电路板的组装形态，也通过三维建模清晰呈现了各部件的装配关系与空间位置，可用于电子设备结构验证、组装教学演示等场景。
