机械传动连接关节结构三维建模作品

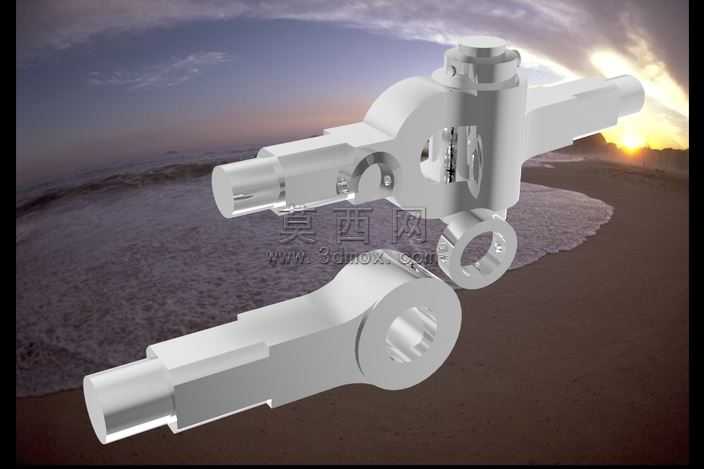

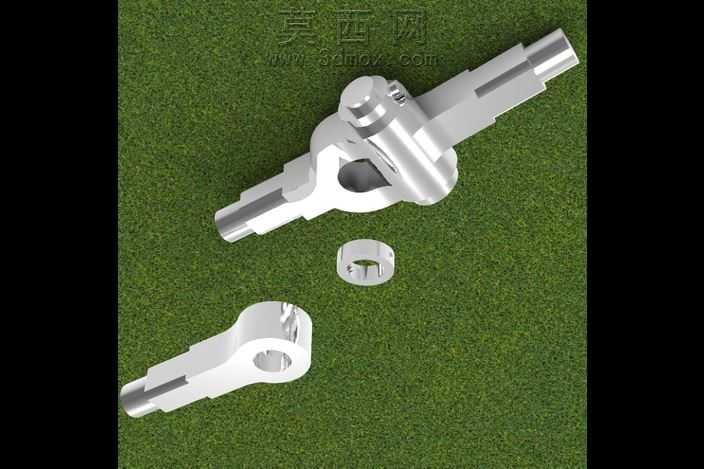

本作品为机械传动连接关节的三维建模成果，建模阶段依托参数化设计思路完成整体结构搭建，首先对关节的功能需求进行拆解，明确该部件需要实现多自由度铰接、载荷传递、连接定位的核心作用，以此为基础确定各部分的尺寸比例与装配关系。建模过程中先绘制核心铰接轴的基准草图，通过拉伸、旋转特征生成轴体基础结构，再针对轴体上的定位卡槽、连接孔位进行切除特征处理，保证轴体与两侧连接臂的装配精度。两侧连接臂的建模采用对称设计思路，先完成单侧臂体的轮廓草图绘制，通过凸台拉伸生成臂体主体，再对臂端的轴孔、花键结构进行精细化建模，花键部分采用阵列特征快速生成均匀分布的键齿，同时对键齿的倒角、圆角进行细节处理，避免应力集中问题的出现。中间铰接部位的锁紧结构建模时，重点还原了锁紧压盖、固定销的配合关系，通过装配约束将压盖与轴体、臂体进行配合，模拟真实的锁紧定位效果。材质设置阶段，为整体部件赋予金属材质属性，调整材质的粗糙度、金属度参数，还原钢制机械零件的哑光金属质感，对铰接活动部位的接触面略微调整反光参数，区分加工面与非加工面的视觉差异。渲染阶段采用户外环境光作为主光源，搭配辅助补光消除结构暗部的死黑区域，调整渲染视角让关节的铰接结构、两端连接结构、锁紧结构都能清晰呈现，背景选用海岸日落的环境贴图，在突出金属零件质感的同时增强画面的视觉层次感。结构设计上充分考虑了关节的活动范围，各部件之间预留了合理的装配间隙，既保证铰接转动的灵活性，又避免间隙过大导致的传动旷量，连接臂上的工艺孔、减重槽设计在保证结构强度的前提下降低了部件整体重量，轴端的限位结构可以防止关节转动过程中出现脱轴问题，整体结构符合机械传动部件的设计规范，可用于机械结构教学、传动方案演示、虚拟装配验证等场景。
