手动式PET瓶破碎处理工具三维设计

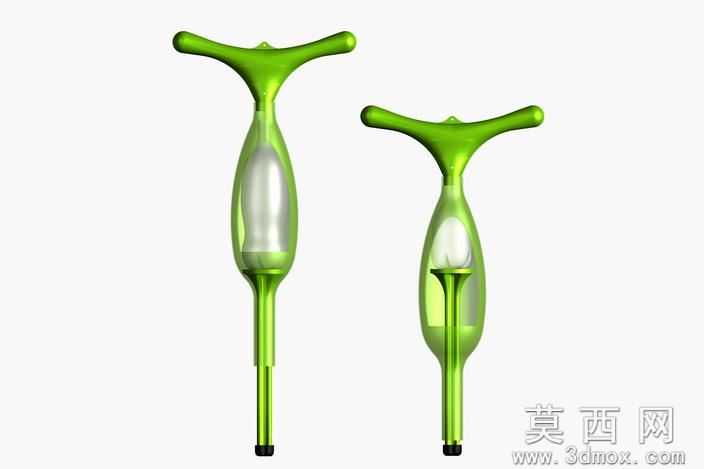

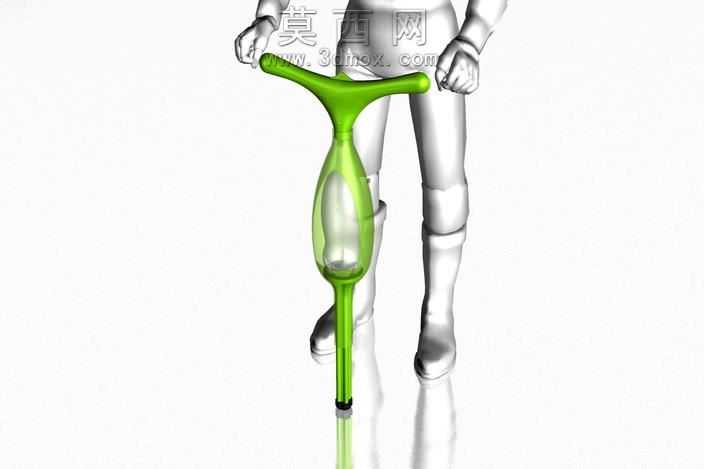

本作品为手动式PET瓶破碎处理工具的三维设计成果，建模阶段采用参数化特征建模思路，先完成整体功能逻辑的梳理，明确工具需要实现单人手持操作、对废弃PET瓶进行挤压破碎的核心功能，再拆分整体结构为握持操作部、瓶体容纳腔、破碎执行端、底部限位座几个独立模块逐一建模。建模过程中对握持部的Y型分叉结构做了曲面顺滑过渡处理，通过曲率连续的曲面调整保证握持区域的贴合度，避免尖锐棱角带来的使用不适感，同时对容纳腔的透明视窗区域做了独立的曲面抽壳处理，预留出观察内部破碎进度的可视区域。材质渲染阶段，针对工具的外壳部分采用亮面绿色工程塑料材质，调整材质的粗糙度、反射率参数模拟硬质ABS塑料的质感，对内部的破碎执行推杆采用半透明磨砂塑料材质，区分内部功能部件与外部壳体的视觉差异，底部的防滑端头采用黑色橡胶材质，添加细微的凹凸纹理模拟橡胶的防滑触感，容纳腔的视窗部分采用高透PC材质，调整折射参数还原透明塑料的透光效果。结构设计上，整体采用立式长筒布局，Y型握持部位于装置顶端，方便使用者双手施力向下按压，长筒形容纳腔刚好适配常规PET饮料瓶的尺寸，放入瓶体后通过向下按压握持部带动内部的破碎推杆下行，对瓶体进行挤压破碎，底部的限位座既可以放置在平面上承接压力，也能避免破碎过程中瓶体碎屑掉出，推杆末端做了扩口的挤压头设计，增大与瓶体的接触面积，提升破碎效率，同时在容纳腔侧壁做了加强筋结构，提升长筒结构的抗形变能力，避免按压过程中筒身出现开裂变形。设计思路围绕家用小型废弃PET瓶处理的场景展开，摒弃了大型电动破碎机的复杂结构与高成本，采用纯手动机械结构实现破碎功能，整体造型流畅简洁，色彩选用辨识度高的亮绿色，既符合环保类器具的视觉认知，也能在居家环境中便于快速找寻，各部件的连接结构采用卡扣式设计，方便后期拆解清理内部残留的瓶体碎屑，兼顾实用性与易用性。
