矿山破碎输送生产线整体布局三维设计

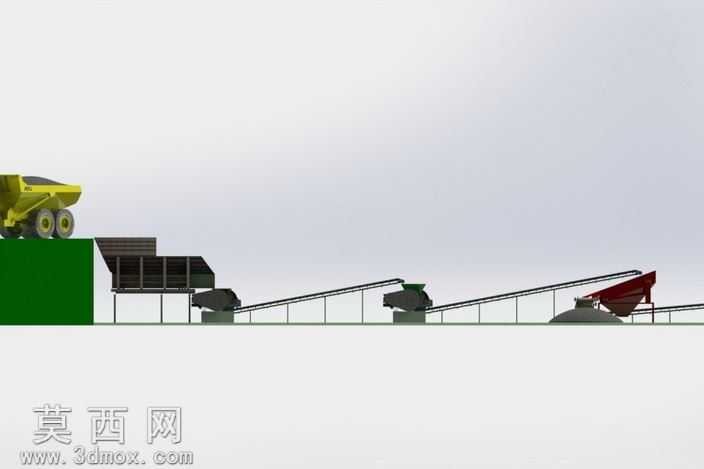

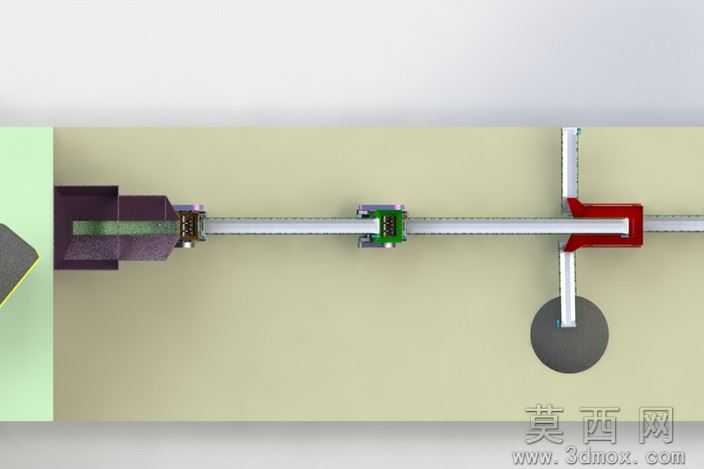

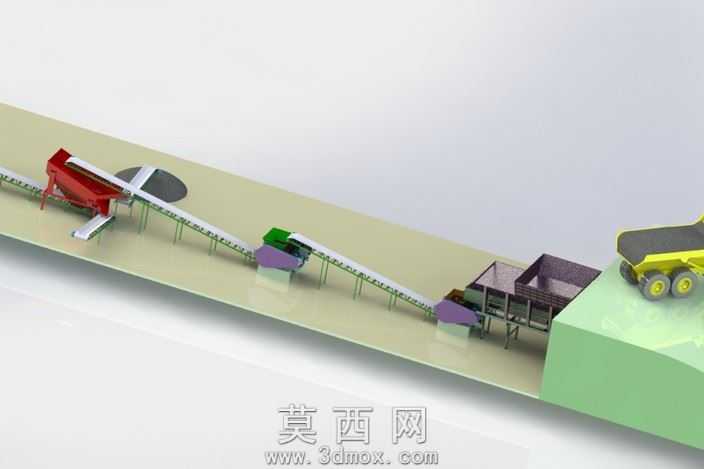

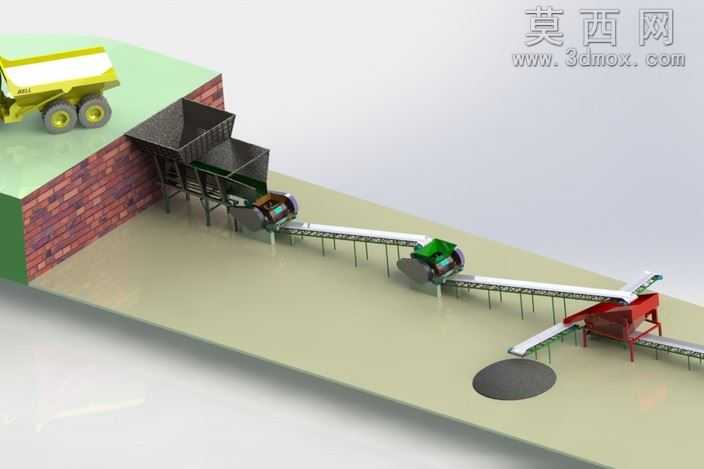

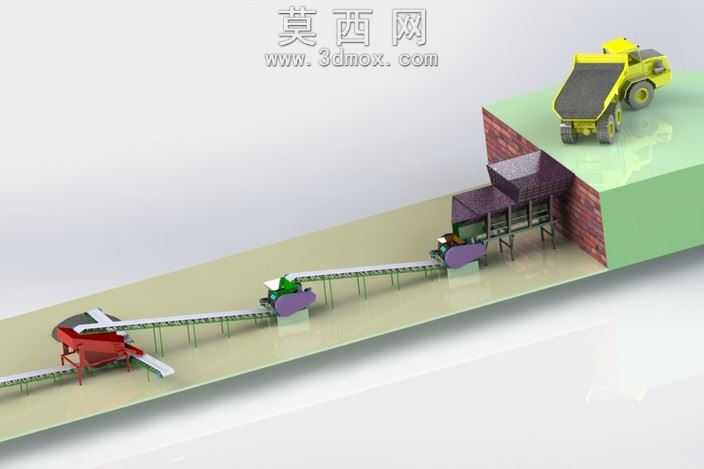

本模型采用三维参数化建模方式完成整套破碎输送生产线的全流程结构搭建，建模过程中严格遵循矿山破碎作业的实际工艺排布逻辑，对各功能单元的尺寸比例、衔接位置进行了精准还原。模型整体包含高位卸料平台、受料料仓、多级破碎主机、多段皮带输送机构、成品集料装置等核心组成部分，其中高位卸料平台采用台阶式高台结构，适配矿用自卸卡车的卸料高度，平台边缘设置挡料结构避免物料洒落；受料料仓采用砖体支撑的钢结构仓体设计，仓壁倾斜角度符合散体物料的安息角要求，可保证物料顺畅下滑进入下一工序。多段皮带输送机分别设置不同的输送倾角与支撑机架结构，机架采用标准化型材拼接样式，传动滚筒、改向滚筒、托辊组等细节结构均做了建模还原，部分输送段设置密封导料槽减少物料转运过程中的扬尘外溢。各级破碎设备的进料口、出料口与前后输送设备精准对接，设备的机壳、转子腔体、检修平台等结构均按照实际设备的外形比例完成建模，整体排布遵循破碎工艺的物料流向，从粗碎到细碎再到成品集料的路径流畅无干涉。材质渲染方面，对砖体支撑结构、钢结构机架、皮带面、设备涂装、工程车辆外观分别赋予了对应的写实材质，砖体采用红棕色哑光砌体材质，钢结构机架采用深灰工业漆材质，输送皮带采用黑色橡胶质感材质，矿用卡车采用工程黄涂装材质，地面采用浅灰水泥地坪材质，通过光影渲染还原了整套生产线的现场布置效果，清晰展现了破碎消除作业的全流程物料走向与设备布局逻辑，可用于破碎工艺方案展示、生产线布局优化参考、作业流程演示等场景。建模过程中对各设备的安装空间、检修通道预留位置也做了对应体现，保证整体布局的合理性与实用性，各部件之间的装配关系清晰，可直观呈现整套破碎生产线的运行逻辑。
