10kVA车载驻车供电电源结构设计

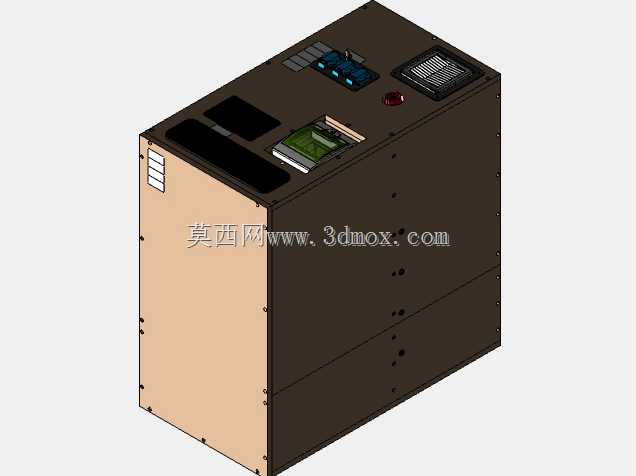

　　在商用车、旅居车的驻车用电场景里，传统怠速取电的方式不仅燃油消耗高，长时间怠速还会加剧发动机积碳，车载独立供电单元的需求一直存在，这套10kVA规格的驻车专用供电装置，就是针对这类场景开发的集成式供电方案。整套装置采用一体化立柜式结构，将逆变模块、磷酸铁锂电池组、散热单元、控制交互模块全部整合在同一个金属柜体内，不需要额外分散布置各个部件，安装时只需要固定柜体、接入直流输入与交流输出回路即可，大幅降低车载场景的布线复杂度与安装工时。

　　从结构设计逻辑来看，柜体采用分体式钣金拼接结构，侧面设置可拆卸的维护面板，日常检修时不需要完全拆解柜体，只需要拆下对应侧的面板就能接触到内部的接线端子、模块固定位；柜体正面靠上区域预留了状态显示与操作交互区，集成了运行状态指示灯、电量显示模块、操作按键，驻车状态下操作人员不需要打开柜门就能直观查看设备运行参数、切换工作模式。顶部区域设置了独立的通风散热窗，对应内部逆变模块的发热位置，配合柜体侧面的通风槽形成自然对流风道，在驻车无强行车风的环境下，也能保证逆变模块、电池组的工作温度维持在合理区间，避免高温降额或者热保护触发。

　　功能层面，这套装置核心是将电池组的48V直流电能逆变为230V交流电，额定输出容量10kVA，能够满足驻车状态下车载生活电器、小型作业设备的用电需求，不需要启动车辆发动机就能提供稳定的交流供电。和常规车载逆变电源不同的是，这套装置专门针对驻车使用场景做了适配，只有在车辆驻车制动触发时才会进入工作状态，避免行车过程中误启动带来的用电安全隐患，也不会干扰车辆行驶状态下的原车供电回路。内部的电池组采用磷酸铁锂电芯，循环寿命与安全性能更适配车载颠簸、宽温域的使用环境，逆变模块采用成熟的工频逆变拓扑，抗冲击负载能力更强，能够兼容感性、阻性等不同类型的负载，比如驻车时使用的小型电动工具、冷藏设备、生活电器都能稳定驱动。

　　安装边界方面，柜体整体为长方体立式结构，底部预留了标准的固定安装孔位，可以直接固定在车辆的设备舱或者储物舱内，柜体的深度、宽度尺寸都适配常规商用车、旅居车的侧舱安装空间，不会过度占用车载储物容积；对外的接线端子全部集中在柜体下部的接线腔内，做了防误触的绝缘防护，高压接线区和低压控制区做了物理分隔，避免布线时高低压线路混接带来的干扰与安全风险。柜体外部的钣金件做了耐磨防腐蚀的表面处理，能够适应车载环境下的灰尘、轻微凝露等工况，日常使用不需要额外做复杂的防护处理。

　　从实际应用的角度来说，这类集成式驻车供电单元解决了传统分散式供电系统部件零散、布线混乱、维护麻烦的问题，所有功能模块在出厂前就已经完成了内部接线与调试，现场安装只需要完成外部固定和主回路接线就能投入使用，对于改装厂、车辆运维人员来说，能够大幅缩短施工周期，也减少了后期因为接线不规范带来的故障概率。结构设计上充分考虑了车载场景的振动特性，内部所有模块都采用减震垫加螺栓的双重固定方式，车辆行驶过程中的颠簸不会导致内部模块松动、接线脱落；交互区域的按键和显示窗口都做了防误碰的凹陷设计，避免舱内物品移动触碰按键导致设备误动作。散热结构的设计没有采用额外的散热风扇，依靠自然对流完成散热，一方面减少了风扇本身的故障点，另一方面也避免了风扇运行带来的噪音，更适配驻车状态下的安静使用需求。
