MDIN340图像转换芯片BGA封装三维数模

　　做消费类视频处理设备的硬件结构设计时，最先要卡准的就是核心编解码芯片的安装边界，这款MDIN340作为Macro Image推出的12x12规格BGA封装图像转换芯片，在做PCB布局、结构件避让时，对三维数模的精度要求远高于普通贴片元件。不同于常规QFP封装的芯片可以通过引脚尺寸反推安装空间，BGA封装的焊球全部位于芯片本体下方，一旦结构设计阶段没有精准的三维模型做干涉校验，后期打样后很容易出现散热片压接偏移、屏蔽罩与芯片本体干涉、焊盘对位偏差等问题，直接导致整板调试失败。

　　从实际应用场景来看，这款芯片多用于模拟信号转数字信号的视频转换设备、老旧监控系统的升级改造模组、车载后视影像的图像处理单元这类需要做图像制式转换的产品中，这类设备普遍内部空间紧凑，很多时候PCB板上留给核心芯片的周边间隙不足1mm，这就要求三维模型必须精准还原芯片的本体外形、边角倒角、丝印标识位置，甚至要把底部焊球的排布范围、焊球突出本体的高度都做精准还原，不能只做一个简单的方块占位模型。

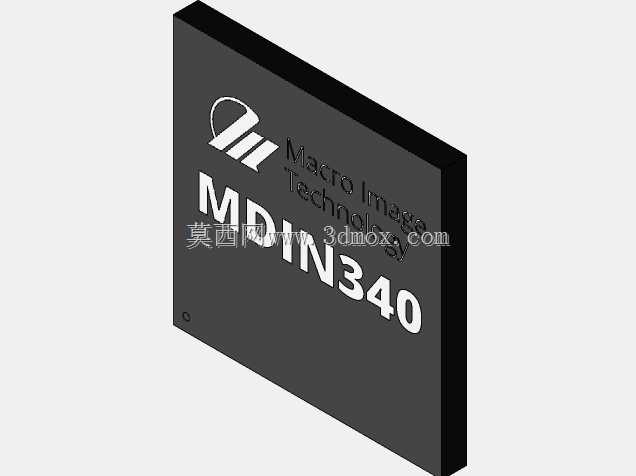

　　设计这款三维数模的时候，首先是对照官方公开的封装手册，先确定12x12mm的本体外形尺寸，本体厚度按照常规BGA芯片的塑封厚度设定为1.2mm，边角做0.3mm的倒角处理，还原实际芯片的注塑边角特征，避免结构干涉校验时出现直角误判。芯片表面的丝印区域按照实物的标识位置做凹凸纹理还原，包括品牌logo、型号丝印的位置都和实物保持一致，方便做整机装配的视觉校验时，能快速识别芯片安装方向，避免生产时出现芯片贴装反向的问题。底部的焊球区域按照192pin的BGA排布做等比例还原，焊球直径0.45mm，焊球突出本体下表面0.25mm，相邻焊球中心间距0.8mm，焊球的排布范围控制在10x10mm的中心区域内，周边留出1mm的塑封边框，这部分数据直接对应PCB设计时的焊盘布局范围，结构工程师在做模型装配时，可以直接通过这个模型核对PCB封装的尺寸是否匹配，不用反复跨软件核对封装参数。

　　安装边界的设定上，模型特意标注了芯片周边的禁布区范围：芯片本体外侧0.5mm范围内禁止布置高于0.8mm的元器件，上方1.5mm范围内为散热片安装预留空间，不能布置任何结构件或者 tall 元件，这个预留尺寸是结合实际量产经验设定的——这类图像处理芯片工作时功耗在1.2W左右，需要贴装0.8mm厚的铝制散热片，散热片通过导热双面胶固定在芯片上表面，如果上方预留空间不足，会导致散热片被屏蔽罩顶压，长期使用后出现导热胶脱落、芯片过热死机的问题。另外芯片下方的焊球区域对应的PCB背面，0.3mm范围内不能布置任何走线或者贴片元件，避免BGA焊接时出现虚焊或者焊球短路的问题。

　　在做整机结构干涉检查时，这个三维模型可以直接导入常用的机械设计软件中，和PCB板模型、屏蔽罩模型、外壳模型做装配校验，比如在做便携式视频转换器的结构设计时，外壳内壁到芯片上表面的间隙要控制在0.2mm左右，既可以通过外壳辅助散热，又不会因为间隙过小压到芯片导致焊球开裂。另外在做返修工位的工装设计时，这个模型也可以用来定位BGA返修台的热风嘴位置，确保热风嘴刚好对准芯片本体，不会吹到周边的阻容元件导致元件脱落。

　　很多工程师在做早期方案选型时，往往只关注芯片的电气参数，忽略封装的结构尺寸，等到结构设计阶段才发现芯片高度超出外壳预留空间，或者焊球排布和PCB布局冲突，不得不重新选型，耽误项目进度，精准的三维封装模型可以在选型阶段就把结构风险排除，直接把芯片模型导入方案布局中，快速确认安装空间是否满足要求。这款模型的外形细节完全按照实物还原，包括芯片表面的定位凹点位置——在芯片的一角设置了直径0.2mm的圆形凹点，对应PCB封装上的一号焊盘位置，不管是做装配校验还是生产作业指导，都能快速识别芯片的安装方向，避免贴装错误。

　　从实际量产的装配公差来看，BGA芯片的贴装精度要求在±0.05mm以内，三维模型的尺寸精度控制在±0.02mm，完全可以满足结构设计的校验需求，不会因为模型精度不足导致干涉检查出现误判。另外模型的表面做了哑光黑的塑封材质外观还原，和实际芯片的塑封外壳质感一致，做产品渲染或者装配动画时，可以直接使用，不需要额外调整材质参数。
