博世力士乐45系列工业铝型材三维建模作品

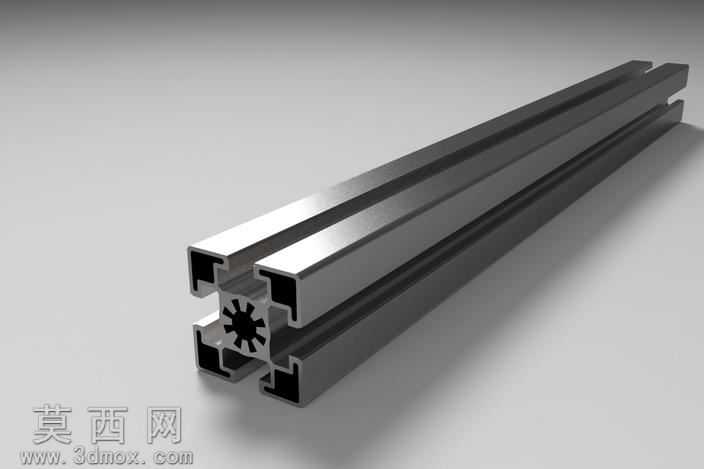

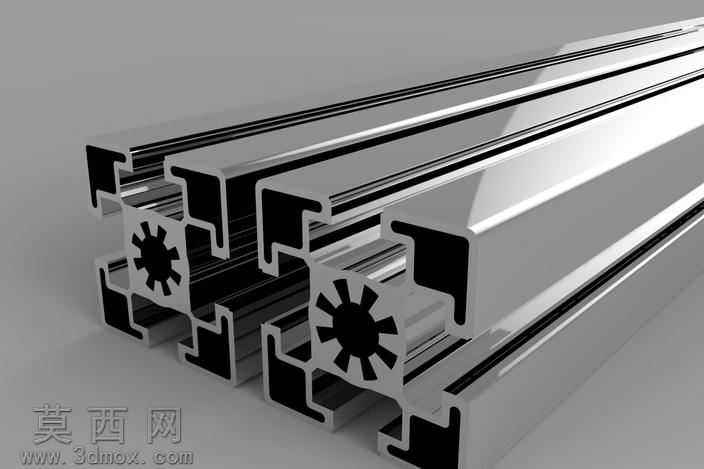

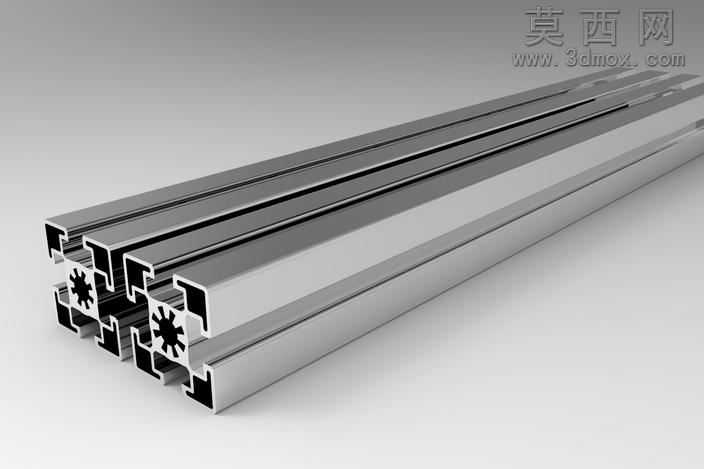

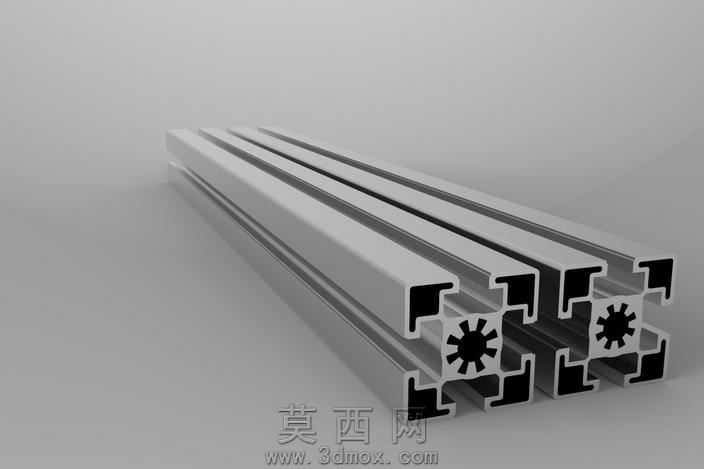

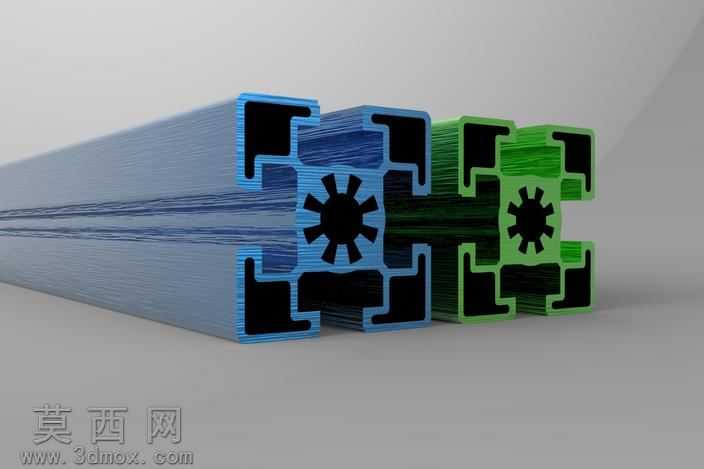

本作品为博世力士乐45系列工业铝型材的三维参数化建模成果，建模阶段严格遵循该系列型材的官方截面尺寸规范，首先在草图环境中精准绘制型材外轮廓基准，以45mm公称边长为基础，逐一还原截面四周的T型槽结构、中心星型连接孔位、侧边定位卡槽的几何特征，所有槽口宽度、壁厚、圆角参数均匹配实际工业生产的公差标准，确保模型可直接用于后续虚拟装配验证。建模过程采用实体拉伸结合特征切除的方式完成主体结构构建，对T型槽内的防滑齿、中心孔的花键定位结构做了精细化特征处理，未对微小结构做不合理简化，保证模型几何精度满足工业设计场景的使用需求。材质渲染阶段，为模型赋予哑光阳极氧化铝材质，调整金属粗糙度参数至0.28，反射强度设置为0.6，还原工业铝型材表面经氧化处理后的细腻金属质感，同时添加柔和的环境HDR光照，通过多角度漫反射光线突出型材截面的结构层次与棱边的金属光泽，渲染输出的效果图清晰展现型材的外观特征与结构细节。结构设计上，该款型材为标准欧标45系列重载型构件，中心星型孔可适配多方向紧固件连接，四周T型槽可灵活安装滑块螺母、角件等连接配件，能够快速搭建工业设备机架、自动化生产线护罩、工作台框架等各类工业结构，模型预留了标准装配接口，可直接与同系列其他规格的铝型材、连接配件完成虚拟装配，无需二次调整尺寸参数。设计思路围绕工业铝型材的实际应用场景展开，建模全程以实用性为核心，既保证外观视觉效果与实物一致，也确保模型的尺寸参数完全符合工业装配标准，可直接用于机械方案设计展示、虚拟装配调试、产品宣传素材制作等场景，为工业框架类设计工作提供精准的三维数字模型支撑，帮助设计人员快速完成方案搭建，减少前期建模的重复工作量，提升整体设计效率。
