轻质砖回收破碎用辊式传动连接结构

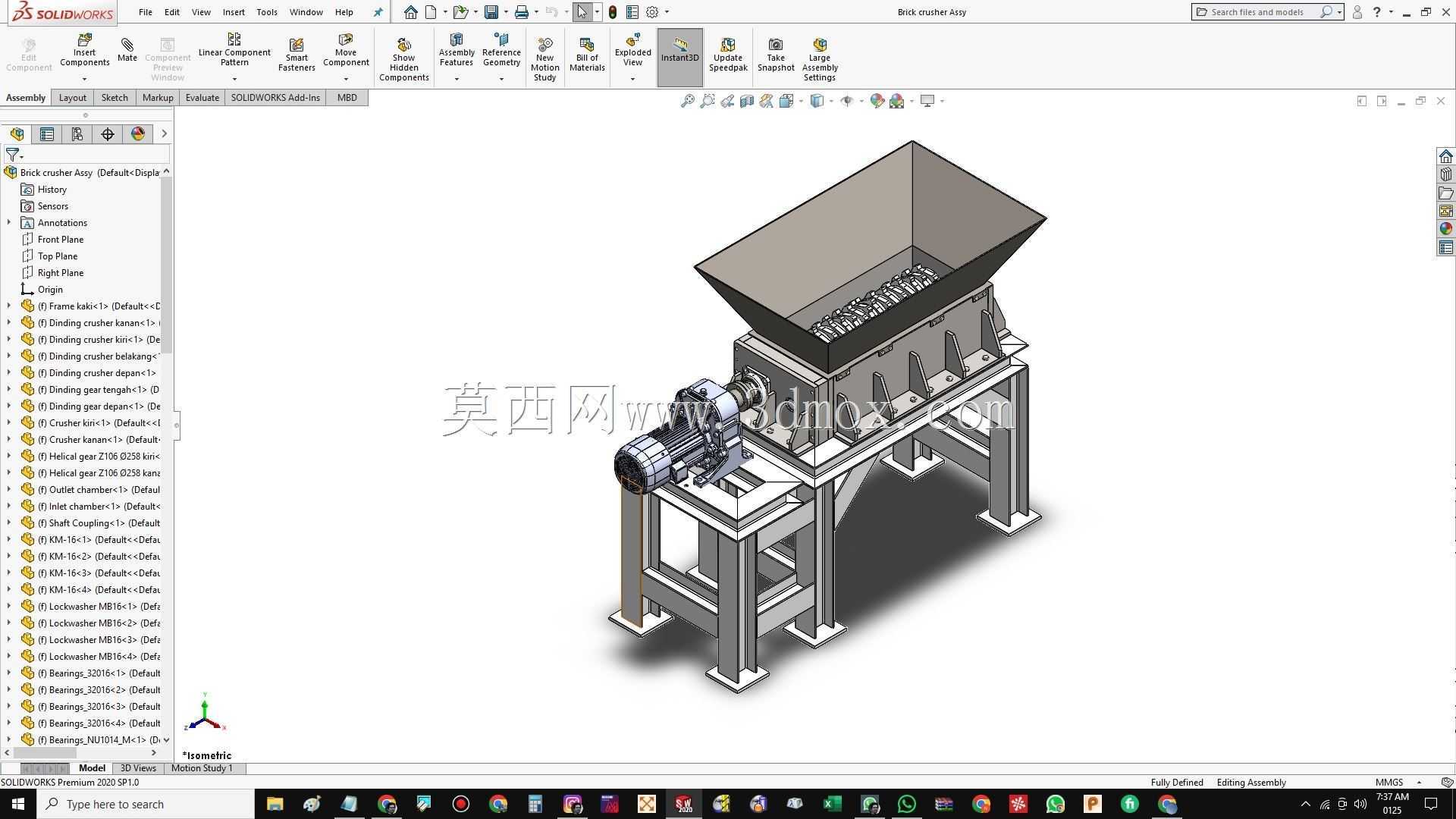

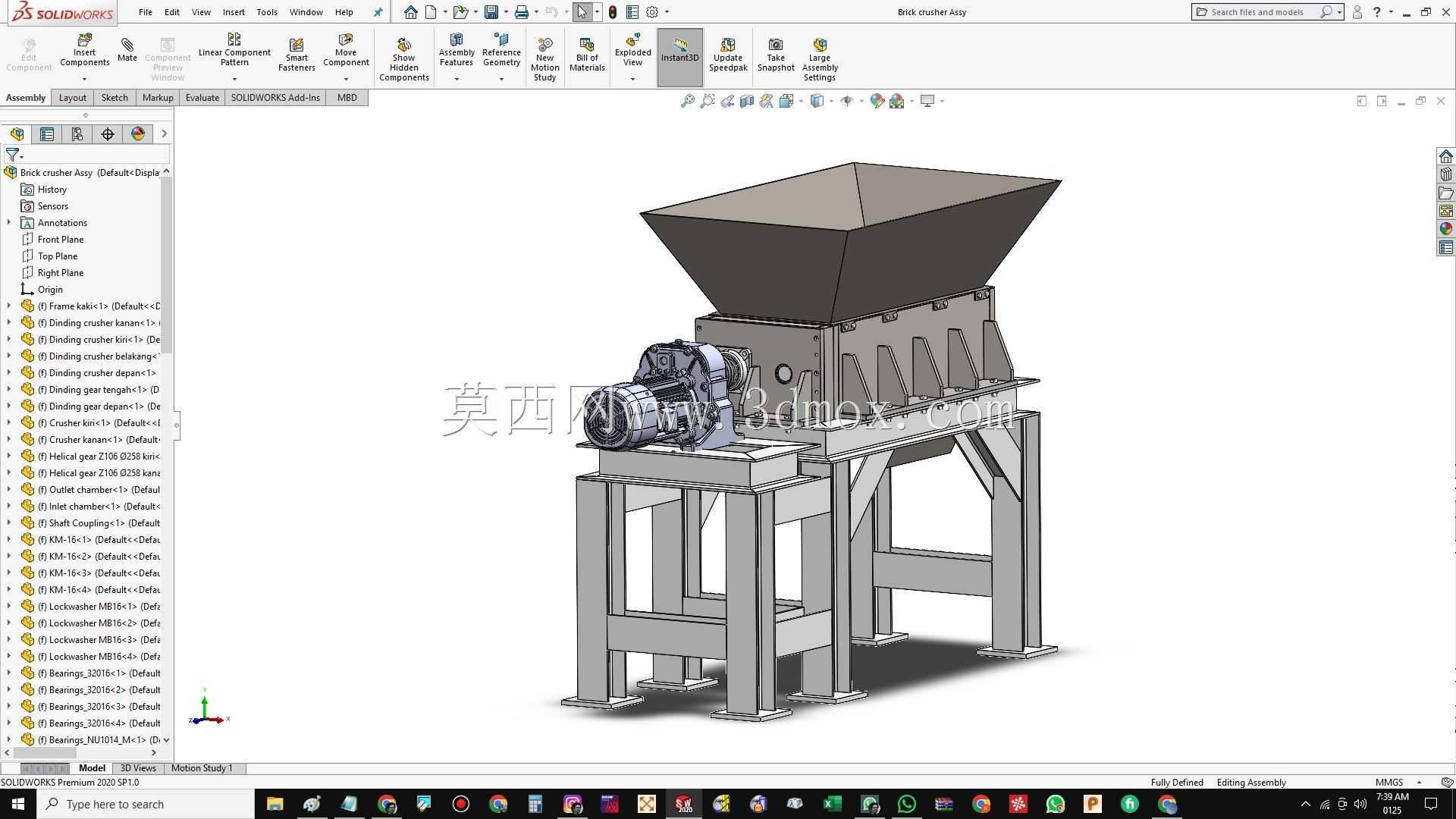

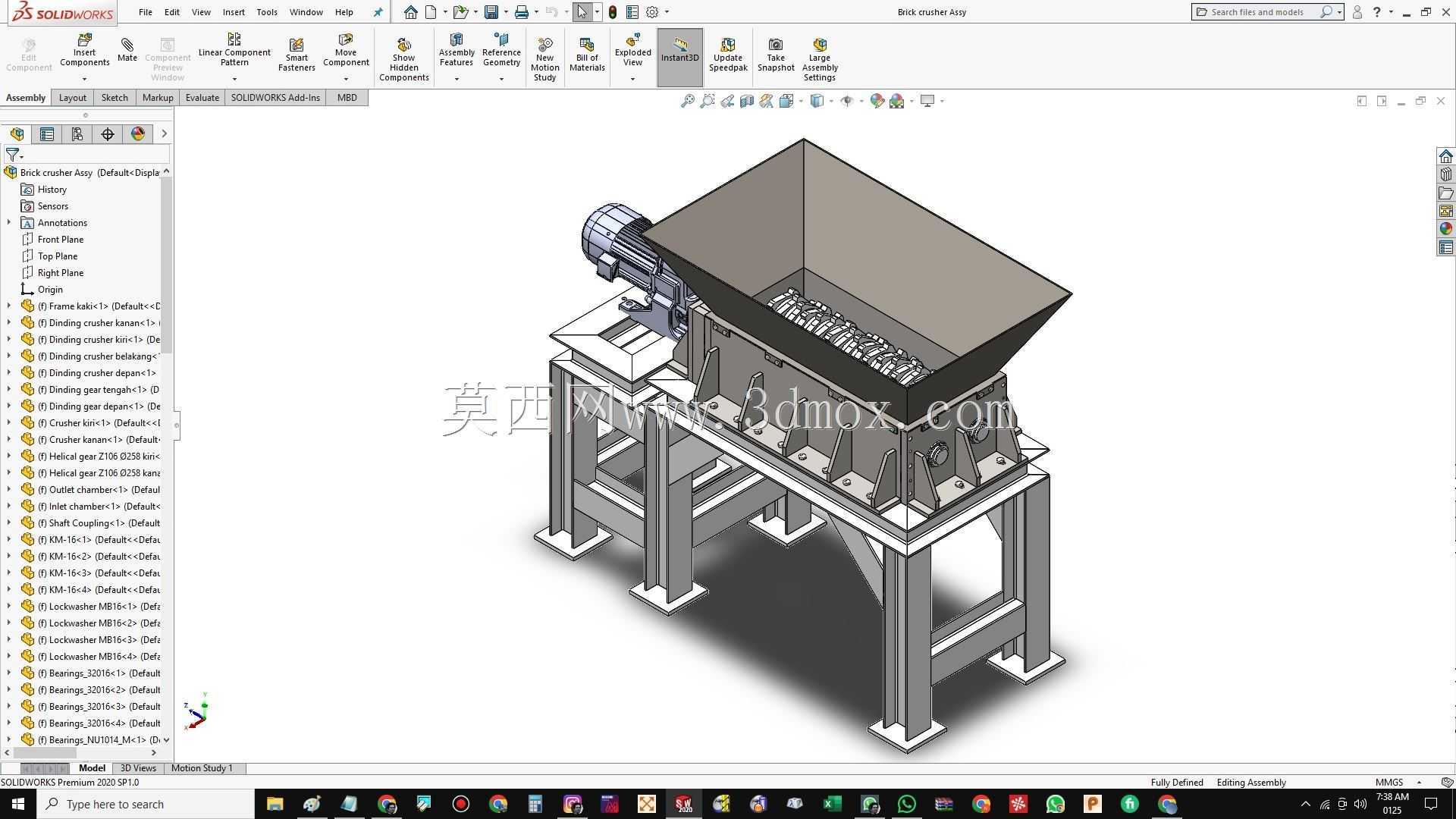

　　该结构为建材破碎回收设备中，连接驱动电机输出端与破碎辊主轴的刚性法兰式联轴器，主要应用于轻质建筑材料回收处理生产线的动力传递环节，适配碎砖机、轻质砖回收机这类处理加气混凝土砌块、废弃轻质砖料的破碎设备，这类设备通常布置在建筑垃圾资源化处理车间、建材厂废料回收工段，工作时需要将驱动端的扭矩稳定传递到破碎辊，带动辊体上的破碎齿对投入的废弃轻质砖进行挤压、碾磨破碎，将大块废砖加工成可重新利用的再生骨料颗粒。

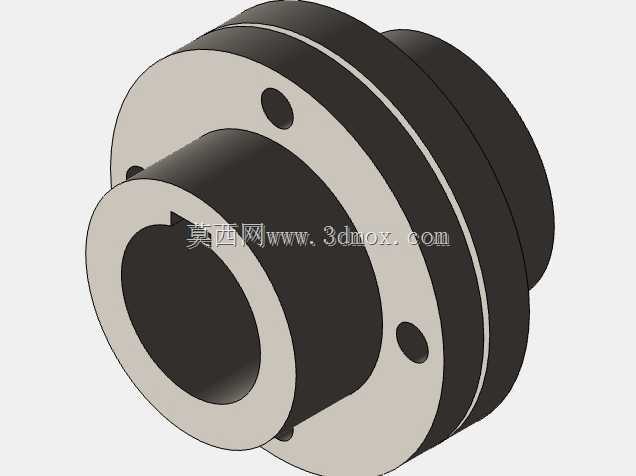

　　从结构设计逻辑来看，该部件采用双法兰盘对接的刚性连接形式，靠近驱动端的法兰盘设计为带内孔轴套结构，内孔与电机输出轴采用过渡配合，法兰盘圆周方向均匀布置4个沉头销孔，装配时通过圆柱销实现与电机轴的周向固定，避免传动过程中出现轴与轮毂的相对滑动，保证扭矩传递的可靠性；另一端的法兰盘则与破碎辊主轴端的对接法兰匹配，两个对接法兰的端面加工有定位止口，装配时止口的配合面可以自动实现两轴的同轴度找正，降低现场安装时的调校难度，减少因两轴不同心带来的轴承附加载荷、运转振动等问题。

　　法兰盘之间采用铰制孔螺栓进行连接，螺栓杆部与孔壁采用过渡配合，既能传递足够的扭矩，也能承受破碎作业中产生的一定径向冲击载荷——毕竟轻质砖破碎过程中，偶尔会混入硬度较高的混凝土块、小粒径碎石，会给传动系统带来瞬时的冲击载荷，铰制孔螺栓的连接形式相比普通螺栓，抗剪切能力更强，能更好应对这类工况波动。从安装边界尺寸来看，该联轴器的最大外圆直径适配常规15-22kW四级电机的输出轴端安装尺寸，轴套内孔直径适配φ40-φ55mm的输出轴，整体轴向长度控制在120mm以内，不会过多占用破碎设备驱动端的轴向安装空间，方便在现有设备改造时直接替换原有联轴器，不需要对设备的机架、轴承座位置进行额外调整。

　　结构细节上，两个法兰盘的对接端面都做了精车处理，表面粗糙度控制在Ra1.6以内，保证对接时端面完全贴合，避免因端面间隙导致的传动偏摆；法兰盘外缘做了R3的圆角过渡，没有尖锐的棱角，既减少了运转过程中的应力集中，也能避免现场安装维护时的磕碰划伤。在实际工况适配性上，该结构没有设置弹性缓冲元件，属于刚性传动，适合破碎辊轴系刚性较好、安装底座刚度充足的设备，能保证传动比的绝对准确，不会因为弹性元件的变形导致破碎辊转速波动，影响破碎出料的粒度均匀性；同时整体结构采用45号钢调质处理，表面做发黑防锈处理，能适应破碎车间多粉尘、偶尔有喷淋降尘的潮湿工作环境，日常维护只需要定期检查连接螺栓的预紧力即可，不需要频繁更换易损件，降低了设备的运维成本。设计时也考虑了拆装便利性，法兰盘的轴套上开有2个M8的顶丝孔，拆卸时可以通过顶丝将联轴器从轴上平稳顶出，不会因为过盈配合导致拆卸时损伤轴面或者联轴器本体；圆周方向的销孔位置做了对位标记，现场拆装后不需要重新做动平衡调校，只要按照标记对位装配即可，大幅缩短了设备检修的停机时间。
