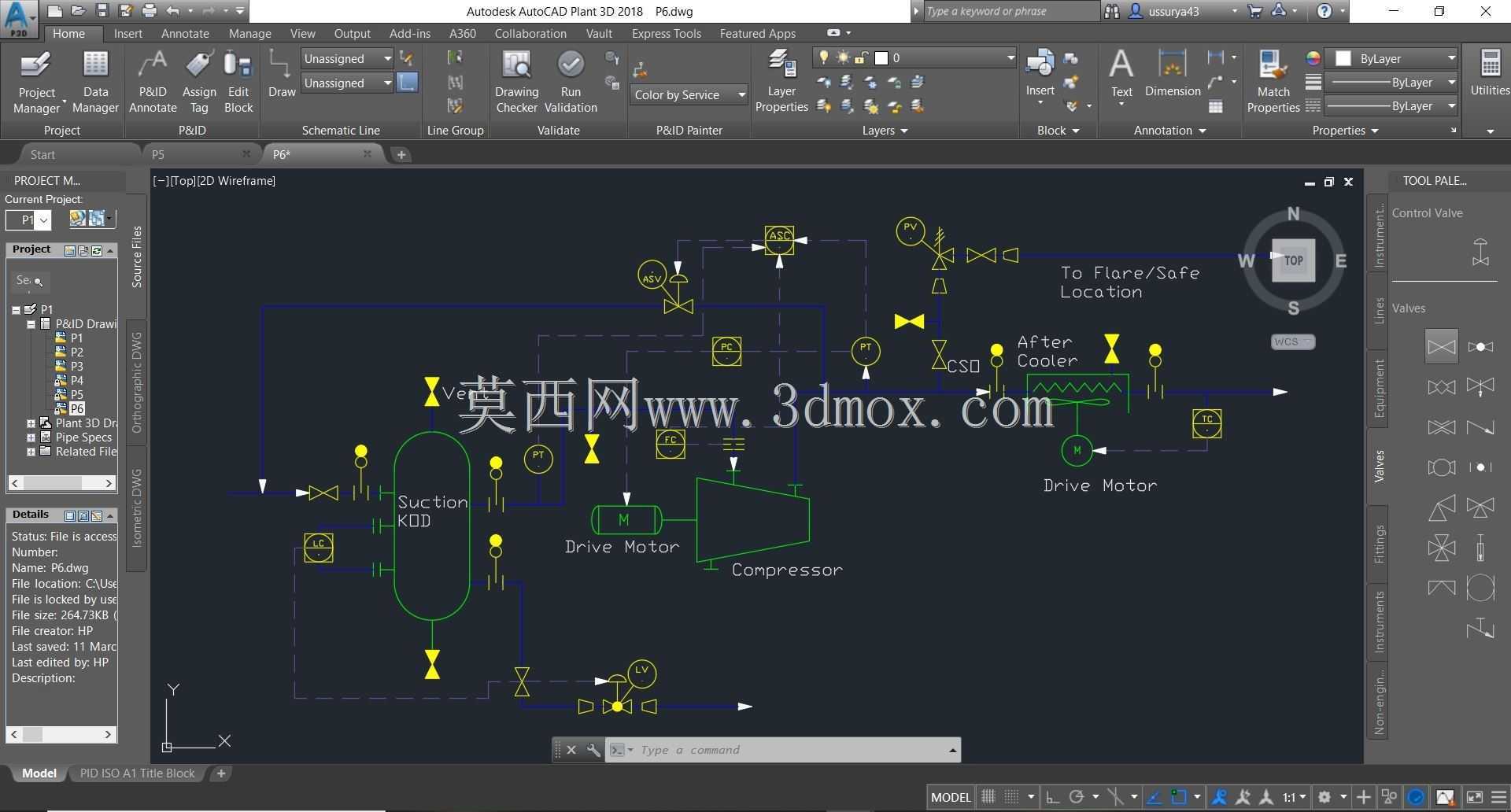

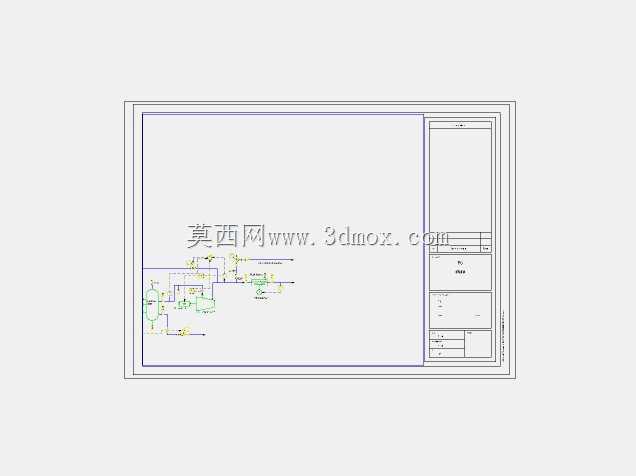

工艺管道及仪表流程P&ID设计图纸

　　这套工艺图纸覆盖了从进料分离到压缩外送的完整工艺段，核心围绕 suction 进料分离罐、两级驱动电机带动的压缩机构成核心处理单元，同时配套后冷却器、安全泄放支路、多组检测仪表与控制回路，可直接用于工艺系统的方案评审、现场施工交底以及新员工的工艺逻辑培训。在实际化工、油气集输类生产场景中，这类图纸是衔接工艺设计、现场安装、运维操作的核心技术文件，不同于简化版的工艺流程图PFD，P&ID图纸会完整标注每一条支管的走向、每一组仪表的安装位置与控制逻辑，哪怕是管径较小的放空、导淋支路，以及联锁控制的信号回路都会清晰呈现，能让现场运维人员快速理清整个工艺单元的物料走向与安全控制逻辑。

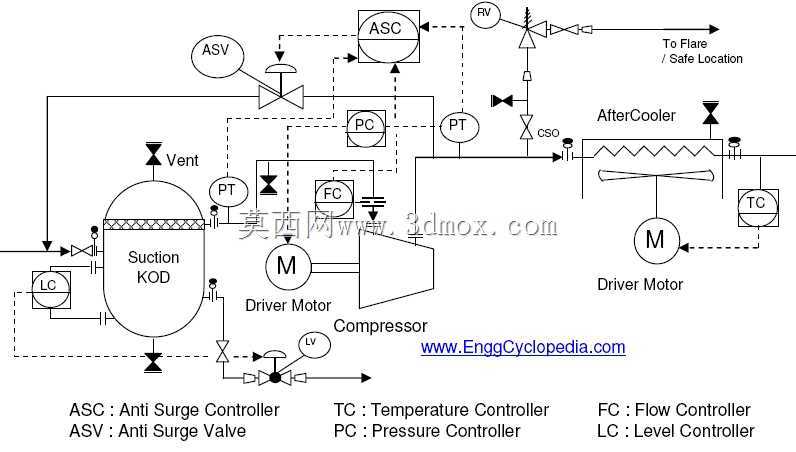

　　从设计逻辑来看，这套图纸首先在进料段设置了立式分离罐，用于脱除来料中携带的游离液滴，避免液相进入压缩机造成叶轮液击损坏，罐体上配套设置了液位检测接口、压力检测点，同时预留了现场液位计的安装位置，罐体底部设置排液支路，顶部设置安全阀泄放接口，泄放管路直接连通至火炬/安全放空位置，满足超压工况下的安全泄放要求。分离罐出口的气相管路进入压缩机单元，压缩机由配套的驱动电机直连驱动，进出口管路上分别设置了压力、温度检测点，出口管路设置止回结构防止介质倒灌，同时在出口段设置后冷却器，对压缩后的高温气相进行冷却降温，冷却器出口同样设置温度检测点，用于监控冷却效果，冷却后的介质一部分进入后续工艺支路，一部分设置回流支路用于压缩机的工况调节，避免压缩机出现喘振工况。

　　整套图纸的管路布局充分考虑了现场安装的操作空间，所有仪表的安装位置都预留了足够的检修操作距离，安全阀、切断阀的布置位置都满足现场操作的可达性要求，管路的走向尽量减少不必要的弯头，降低管路的阻力损失，同时控制回路的信号走向清晰标注，能让自控专业的设计人员直接基于这份图纸完成联锁逻辑的组态工作。对于三维建模从业者而言，这份图纸可以作为工艺装置三维布置的核心依据，建模时可以基于图纸标注的管路走向、设备定位，完成整个工艺单元的三维布局，核对设备之间的安装间距、管路的排布空间，检查是否存在管路碰撞、操作空间不足的问题，同时可以基于图纸上的仪表接口位置，匹配对应的仪表三维模型，完成整个单元的精细化建模，为后续的施工模拟、运维培训提供三维可视化基础。在设备选型匹配层面，图纸中明确标注了各个设备的接口方位、管路连接尺寸，采购人员可以直接基于图纸上的参数匹配对应的压缩机、分离器、冷却器设备，核对设备的接口方位是否与管路走向匹配，避免出现设备到场后接口错位无法安装的问题。现场施工过程中，施工人员可以对照图纸理清每一条管路的介质流向、每一个阀门的安装方向，核对仪表的安装位置是否符合工艺要求，避免出现阀门装反、仪表取源部件位置错误的问题，减少现场施工的返工量。

　　在运维培训场景中，新入职的操作人员可以通过这份图纸快速熟悉整个工艺单元的物料走向，理解每个控制回路的作用，掌握超压、液位异常等工况下的应急操作路径，比如当分离罐液位过高时应该开启哪个阀门排液，当压缩机出口压力超限时联锁动作会触发哪些阀门的开关，这些逻辑都能在图纸上找到清晰的对应关系。整套图纸的绘制遵循了化工工艺制图的统一规范，所有的设备、仪表、阀门都采用标准图例绘制，不同功能的管路采用对应的线型区分，安全泄放管路、工艺物料管路、辅助管路的标识清晰，不会出现读图歧义，不管是用于设计阶段的多方协同校核，还是用于现场的技术交底，都能保证不同专业的技术人员读取到一致的工艺信息，避免因为图纸理解偏差造成的设计或者施工错误。
